Vákuový rotačný stojan VRS 50/4-180°/360°/P/EL

Základný popis:

  • hlavná nosná oceľová konštrukcia s pätkou na ukotvenie stojana do zeme
  • sklopná prísavka o max. uhol 180° cez elektro-prevodovku

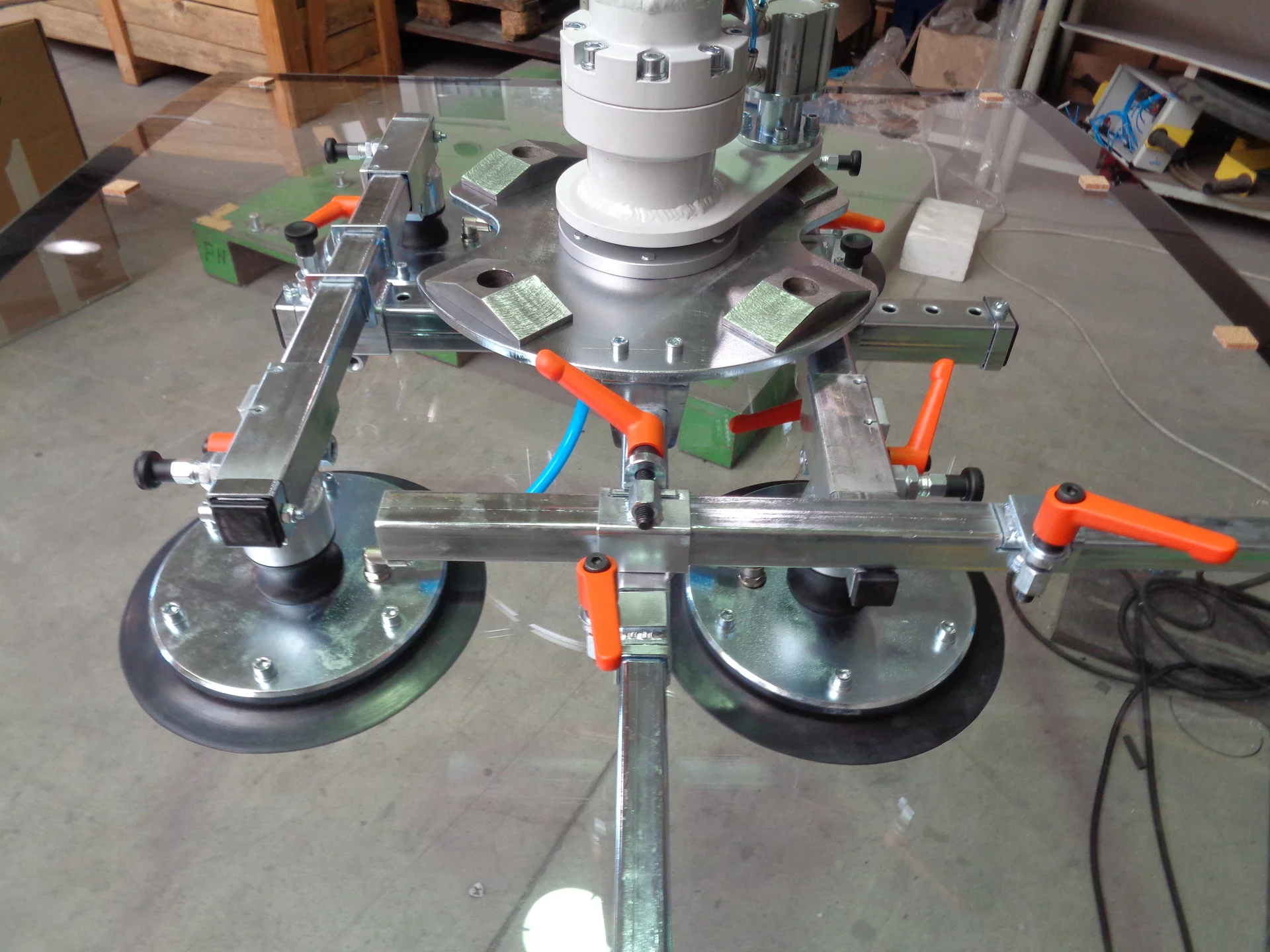

  • - štvor-prísavka s priemerom jednej prísavky 210 mm
    - možnosť ručného prestavenia pozície všetkých štyroch prísaviek cez aretačný člen v osiach "x" a "y"
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy

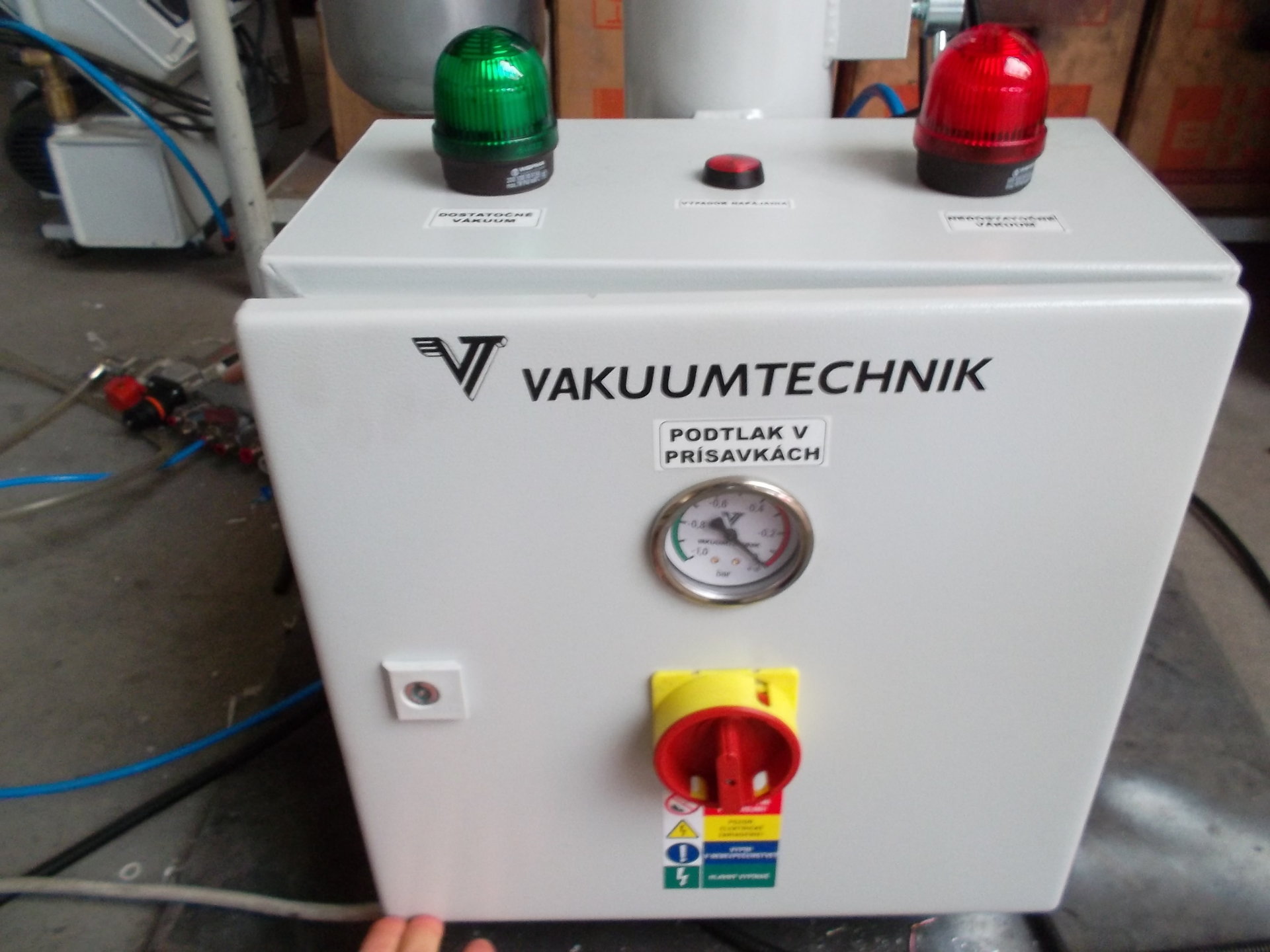

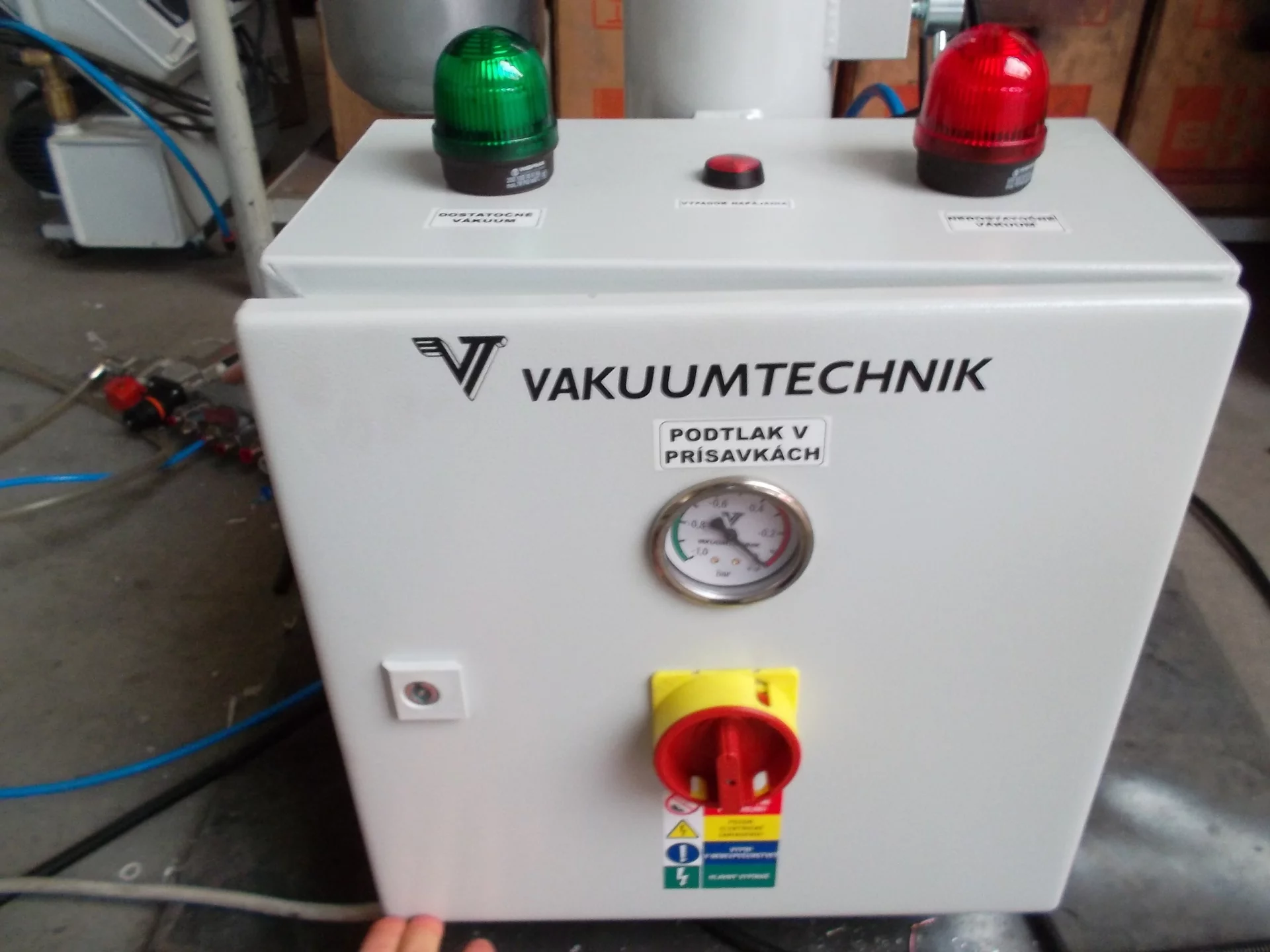

  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách

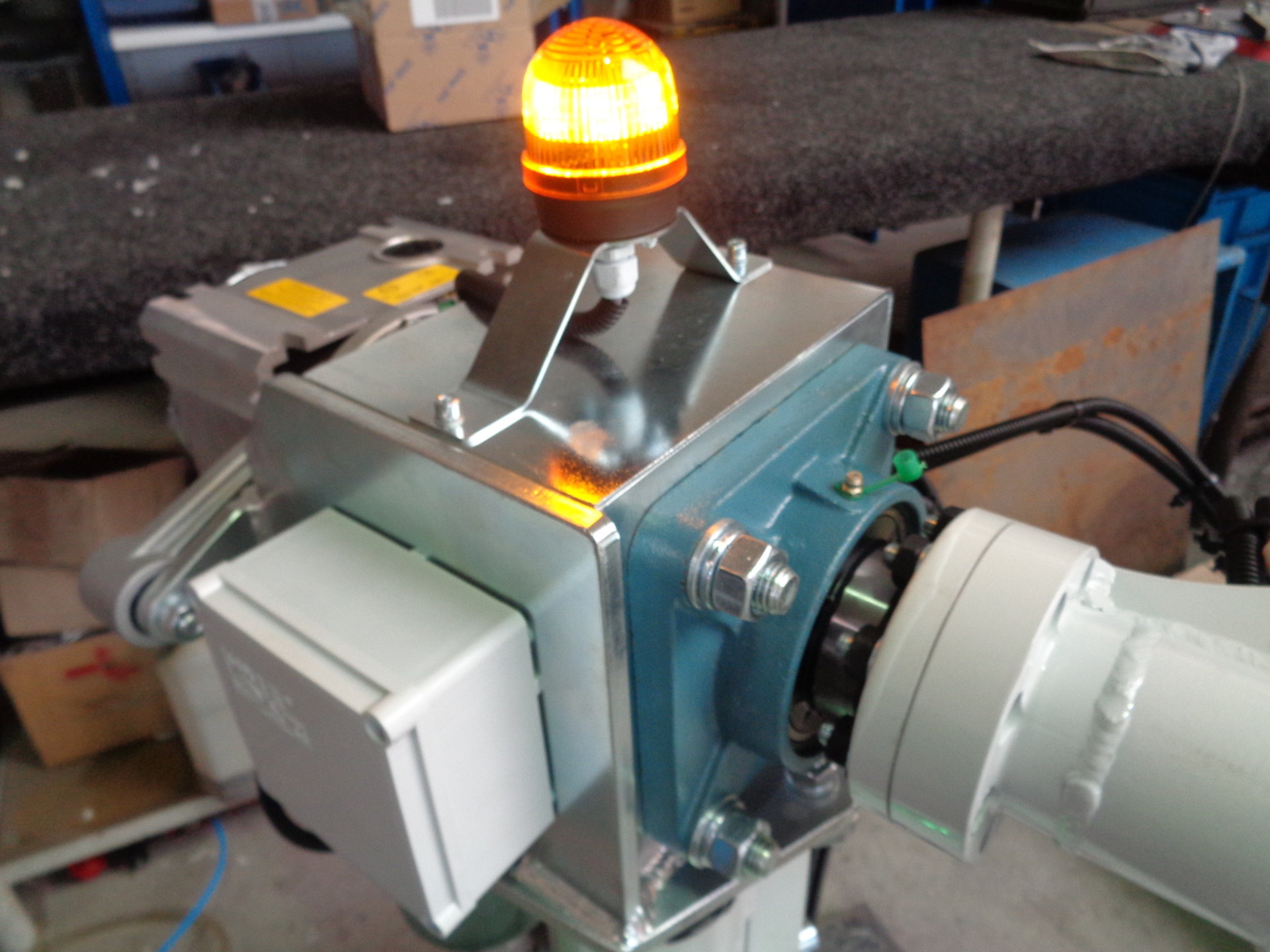

  • sveteľná signalizácia otáčania bremena
  • vákuový analógový manometer o stave vákua v prísake
  • PRISAŤ - cez nožný spínač umiestnený na zemi v blízkosti vákuového rotačného stojana

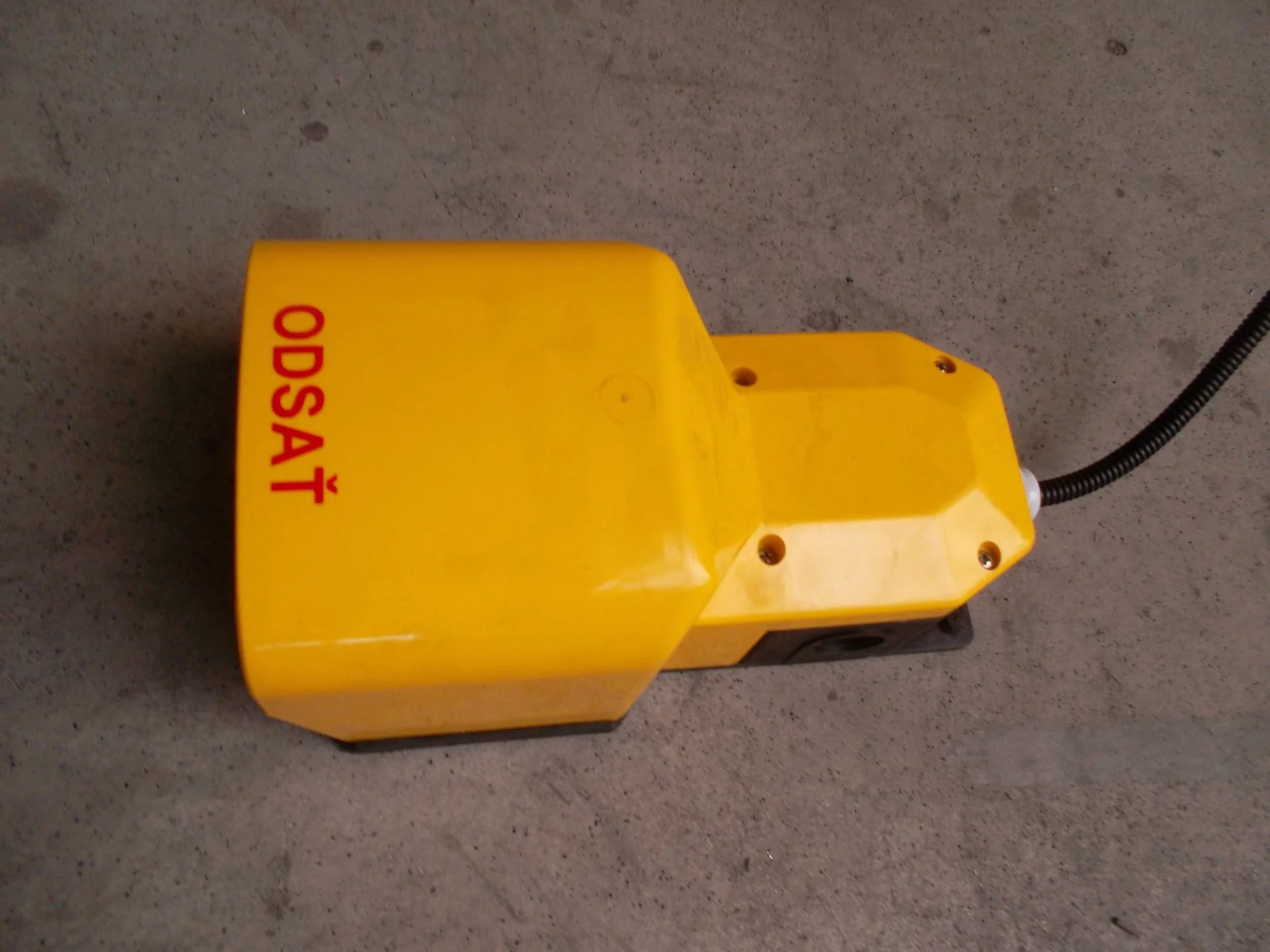

  • ODSAŤ -  cez nožný spínač umiestnený na zemi v blízkosti vákuového rotačného stojana
  • SKLÁPANIE bremena o 0° / 180° cez nožný spínač umiestnený na zemi v blízkosti vákuového rotačného

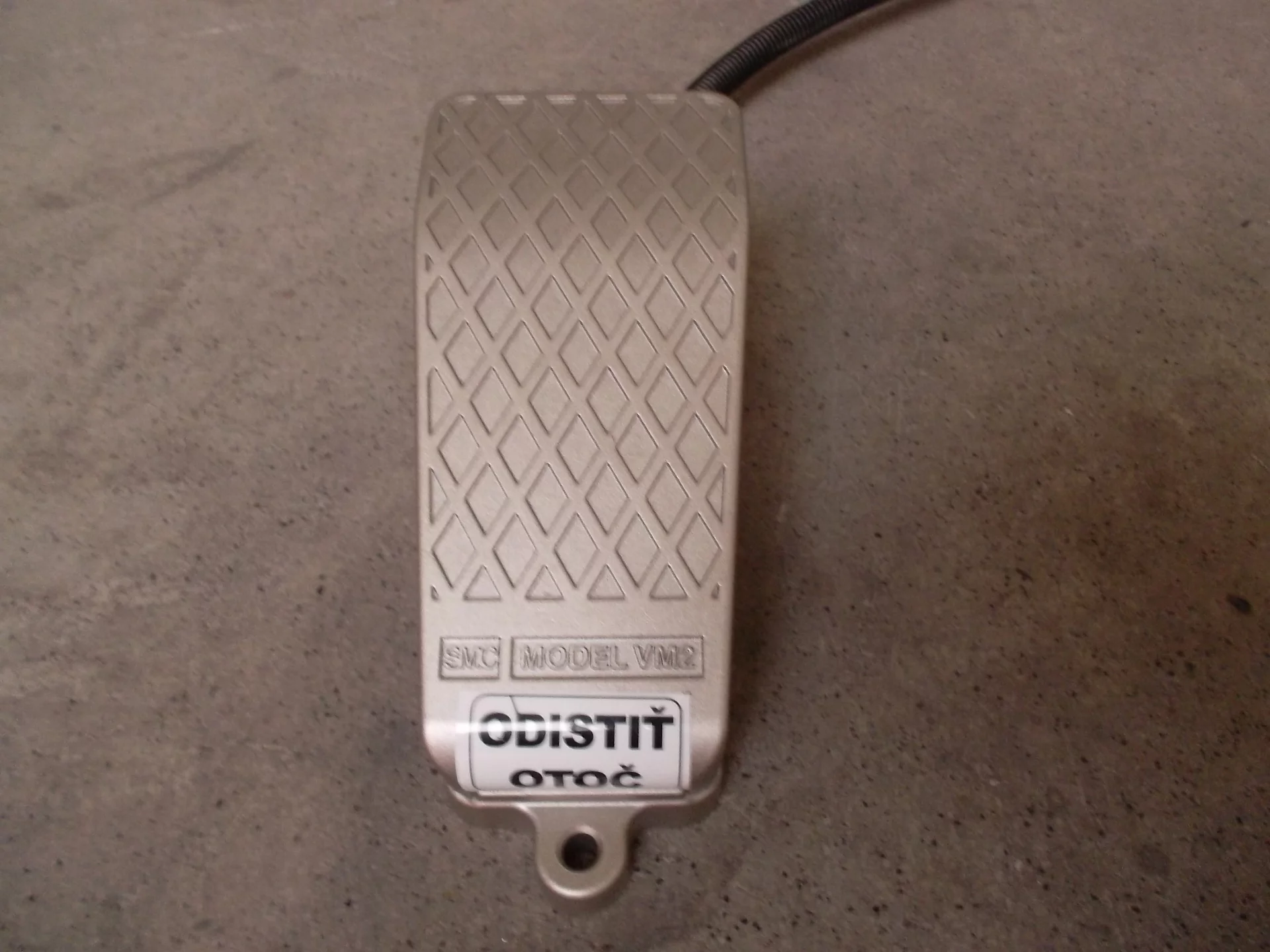

  • OTÁČANIE bremena o 0° / 360° cez nožný spínač umiestnený na zemi v blízkosti vákuového rotačného stojana
  • - 2x zásuvka 230V, 50 Hz umiestnená na el. rozvodni
    - hlavný vypínač
  • kábel na elektrické pripojenie stojana

Využitie:

Vákuový rotačný stojan VRS 20/1-180°/360°/P/EL je uchopovacie zariadenie umožňujúce uchopiť sklo,  strešné okno auta, strešné okno do domu do max. hmotnosti 20 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom ramena rotáčného stojana.

Druhy možných manipulovaných bremien:

  • sklenené tabule a dosky
  • strešné okná do auta
  • strešné okná do domu

Základné technické údaje :

Maximálna nosnosť50 kg (pri podtlaku –0.6 MPa (-60 kPa))
Určený k manipuláciív horizontálnej, alebo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Max. rozmery bremena2000x2000 mm
Min. rozmery bremena660x660 mm
Celkový elektrický príkon0,6 kW
KrytieIP 54
Napájanie zariadenia3 PE (PEN) 400VAC/50Hz/15VAC

Informačná tabuľka :

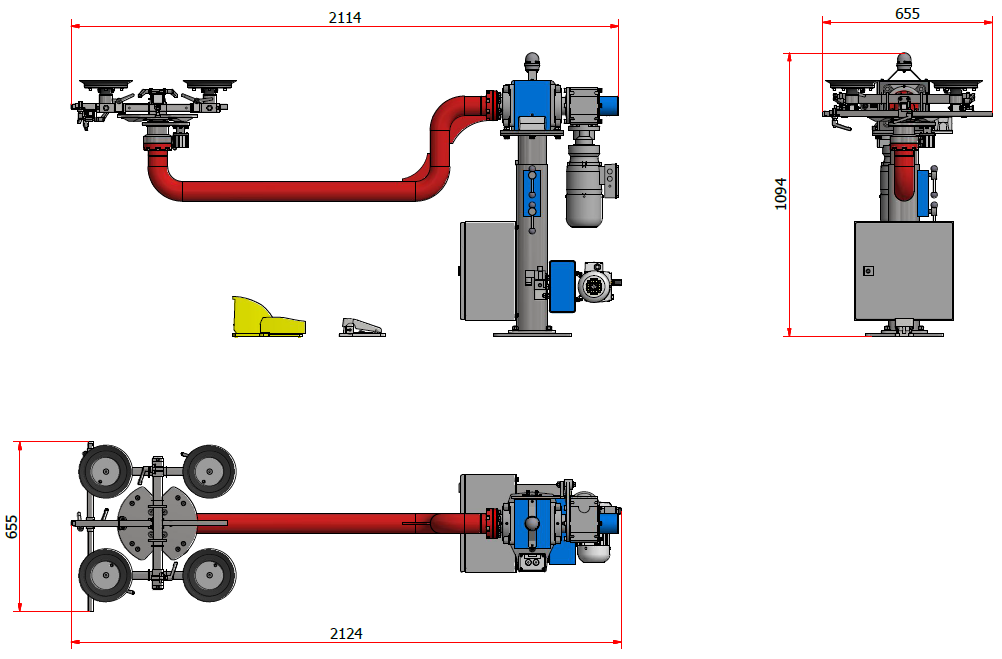

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Šírka (mm)Hĺbka (mm)Výška (mm)Rozmer prísavky (mm)
4/21050---21146551094210

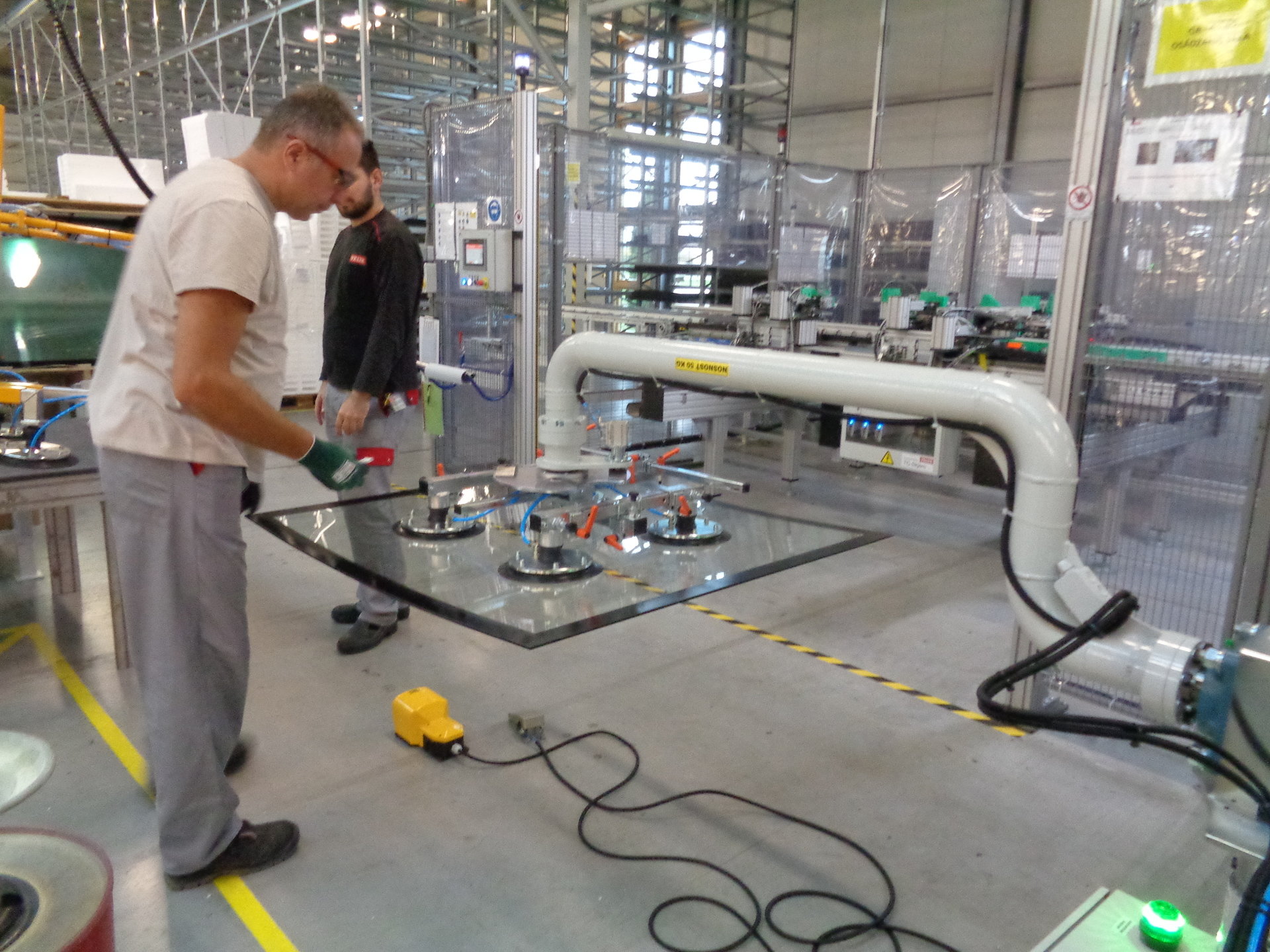

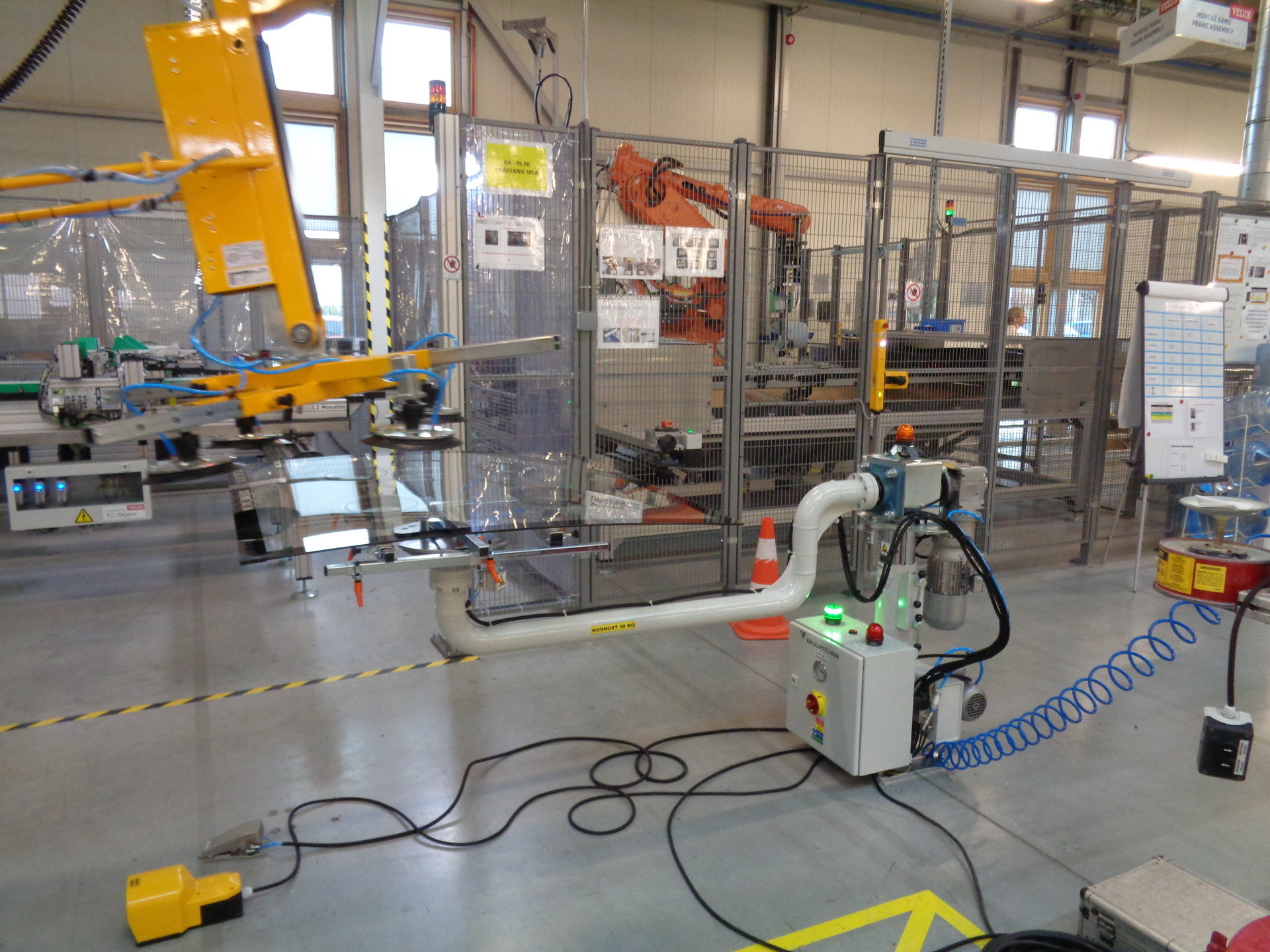

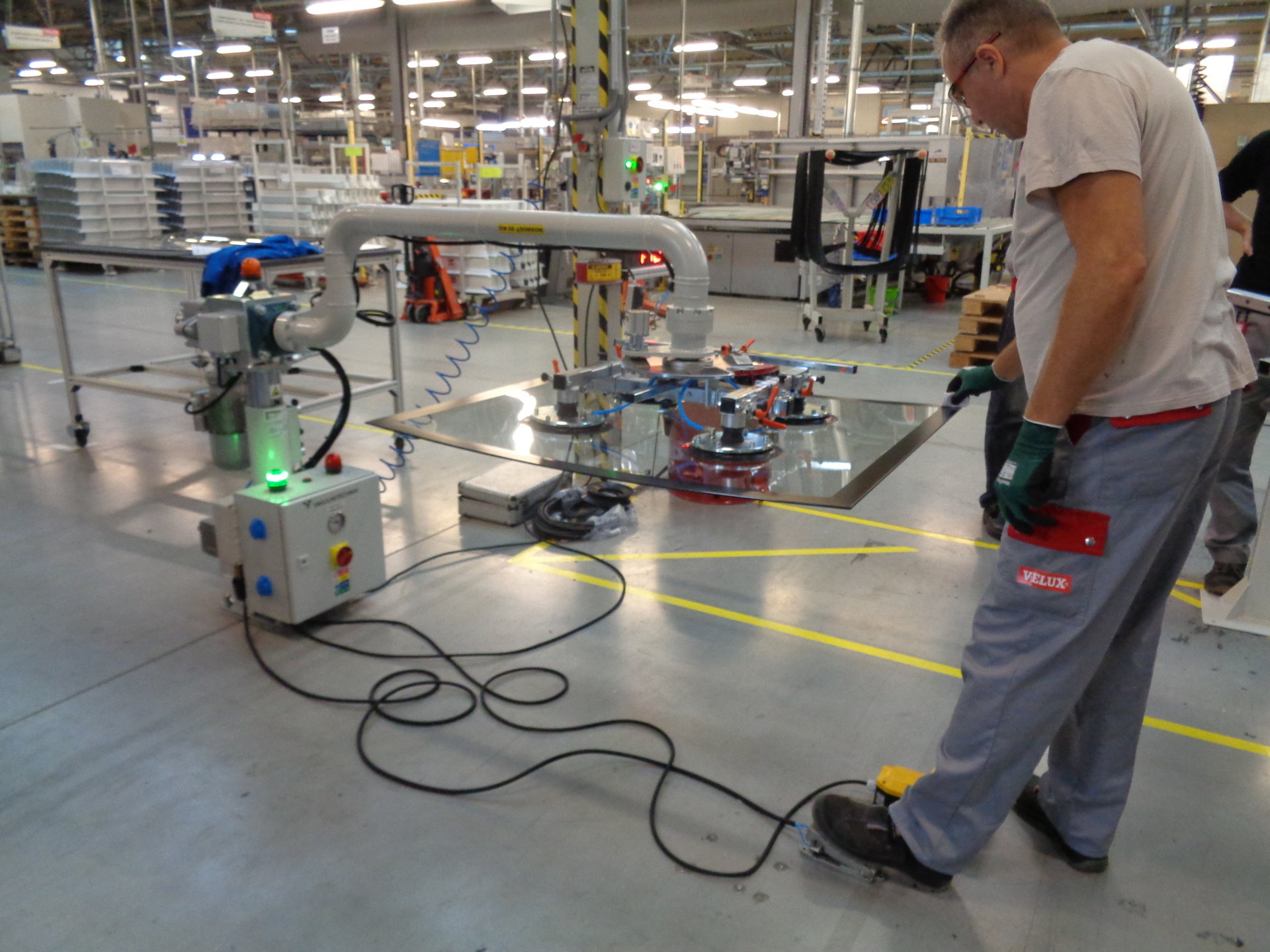

Fotogaléria

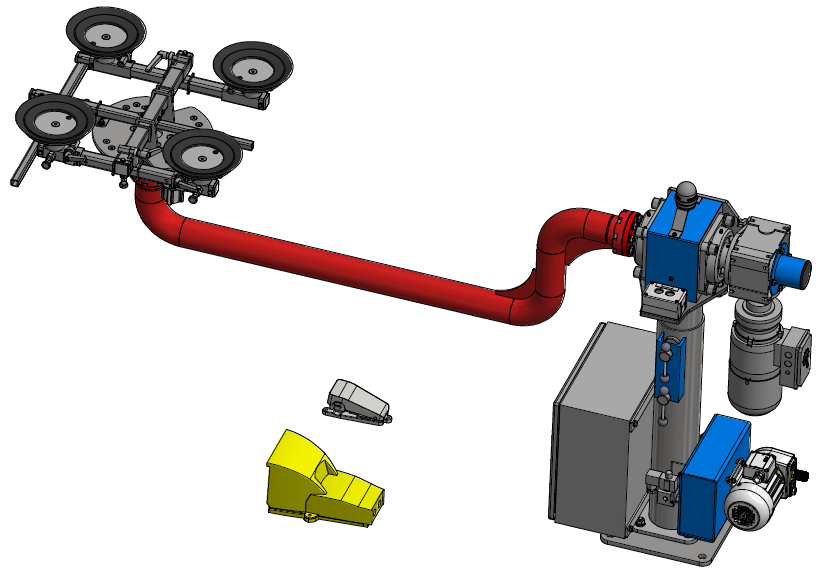

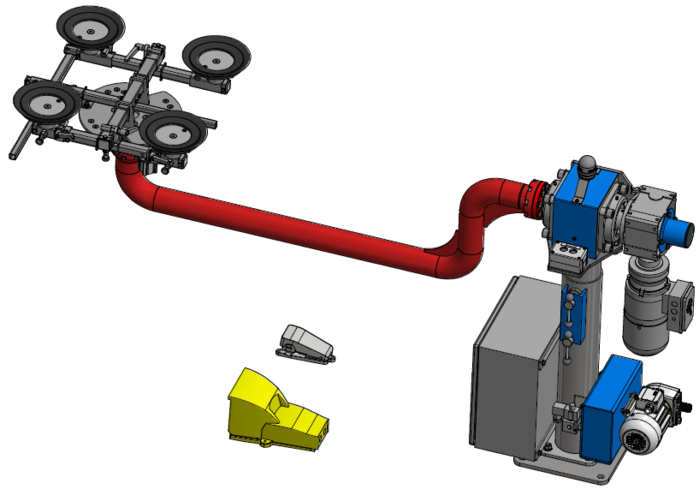

3D modely výkresy
