Vákuový uchopovač VM 350/6 -90°/PNEU/E/EL

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • pneumaticky sklopné prísavky o max. uhol 90°
  • šesť prísaviek s priemerom 300 mm
  • ručne prestaviteľné prísavky s aretáciou
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • ejektor – zdroj vákua (stlačený vzduch min. tlak 0,6 MPa)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku stlačeného vzduchu - ejektora
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ - cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • ODSAŤ -  cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • SKLÁPANIE bremena o 0° / 90° cez tlačidlový ovládač na špirálovom kábli do 3 m
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 350/6-90°/PNEU/E/EL je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 350 kg v horizontálnej a vertikálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

  • sklenené tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko teleskopicky prestavovať samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť350 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej aj vertikálnej polohe, zavesenie na zdvíhacie
Vlastná hmotnosť125 kg
Max. rozmery bremena3210x2500 mm
Min. rozmery bremena1000x300 mm
Napájanie zariadeniaa) 3+PE (PEN) 400VAC/50Hz/15VAC
b) 1+N+PE 230VAC/50Hz/24VDC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Celková šírka (mm)Celková hĺbka (mm)Celková výška (mm)D (mm)
4/30035012515009601110 až 1560300

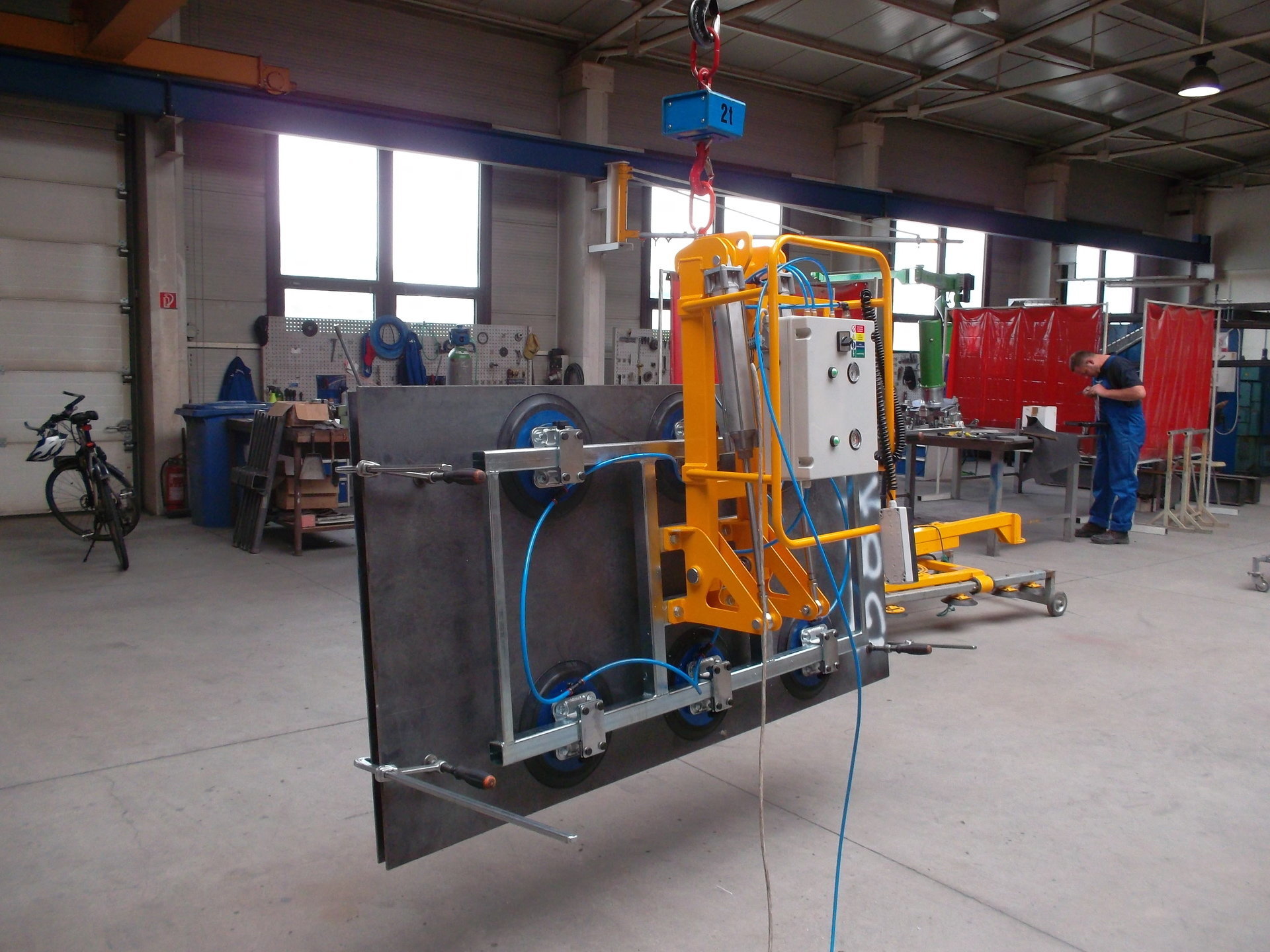

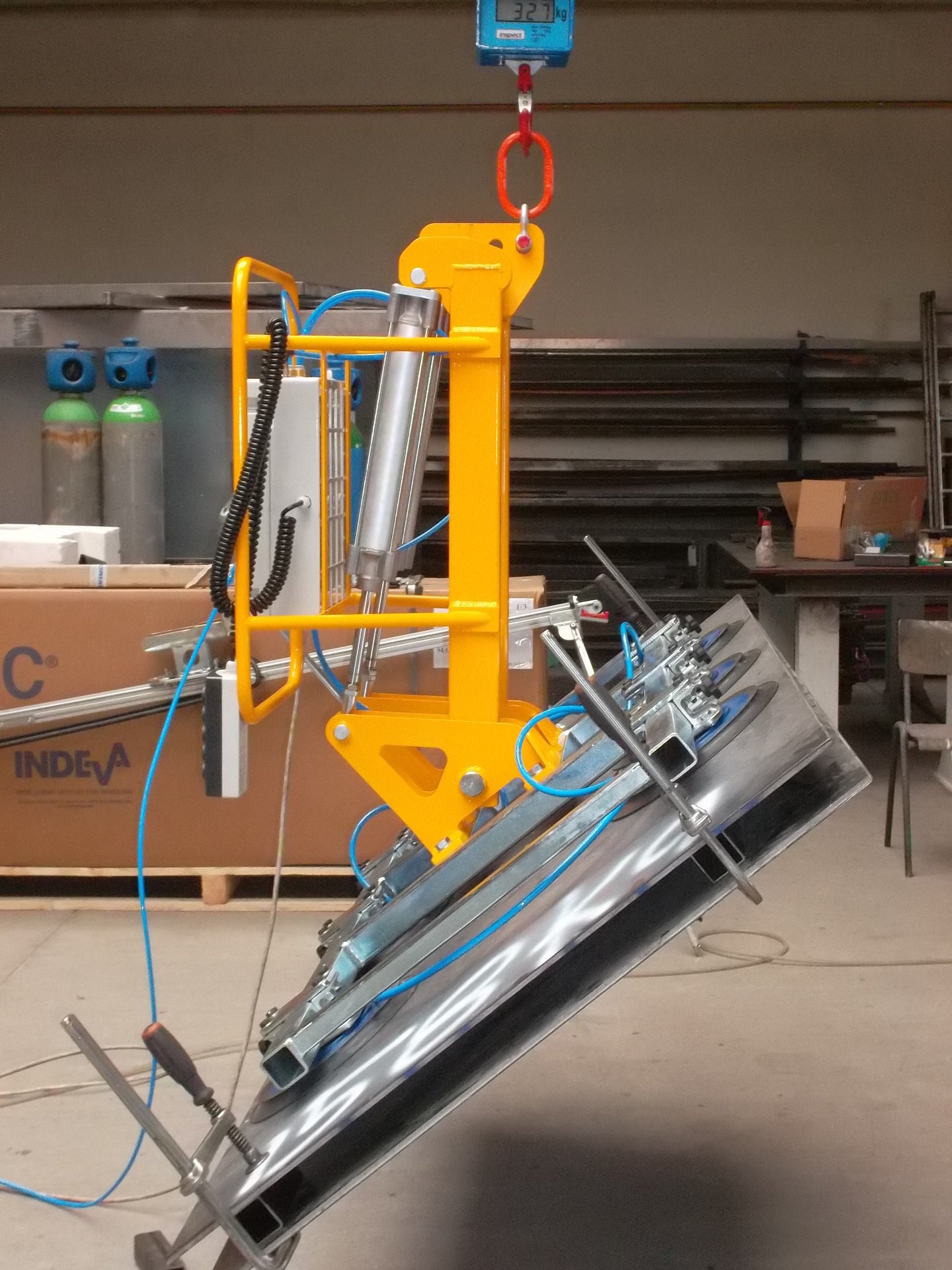

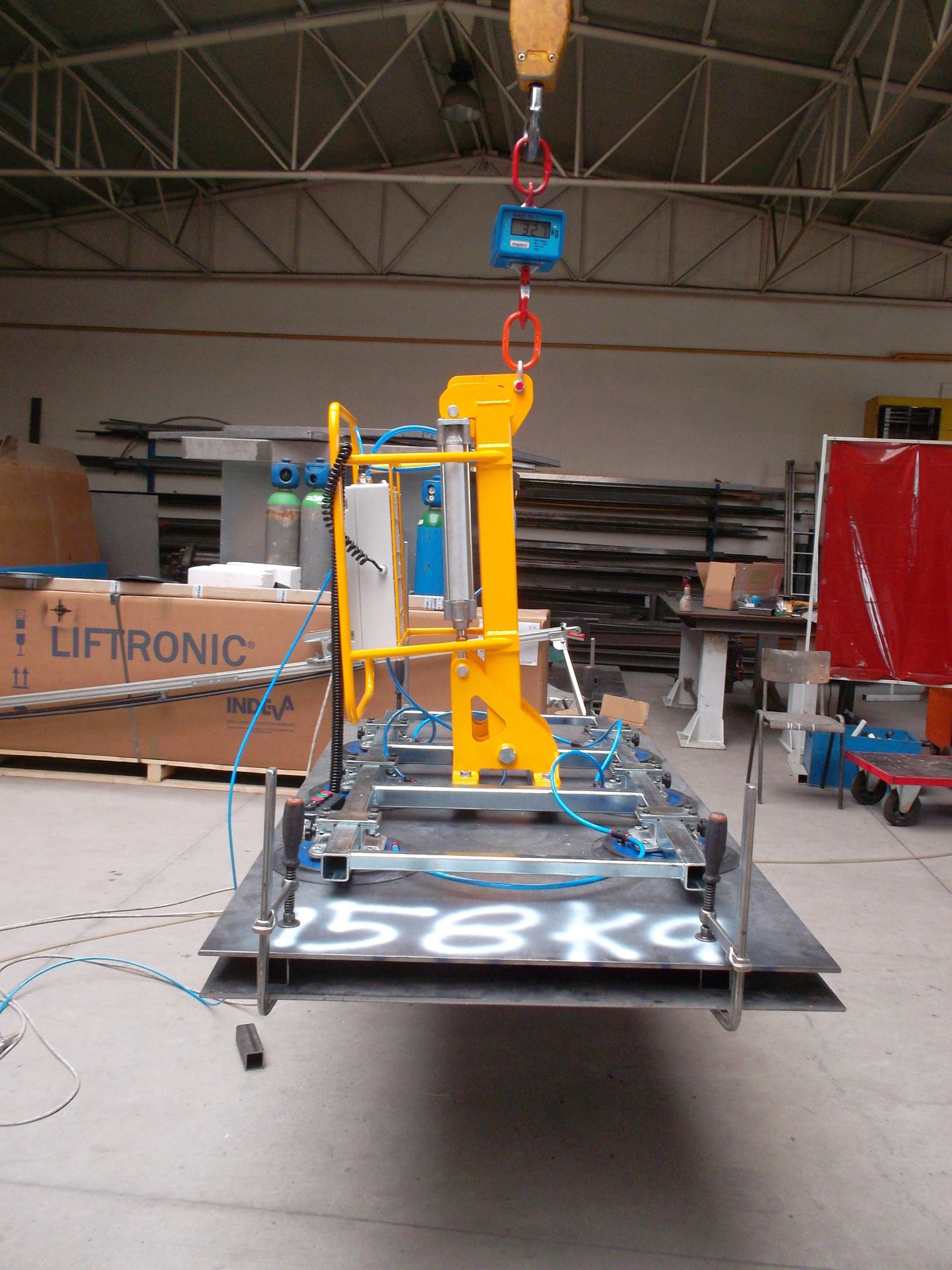

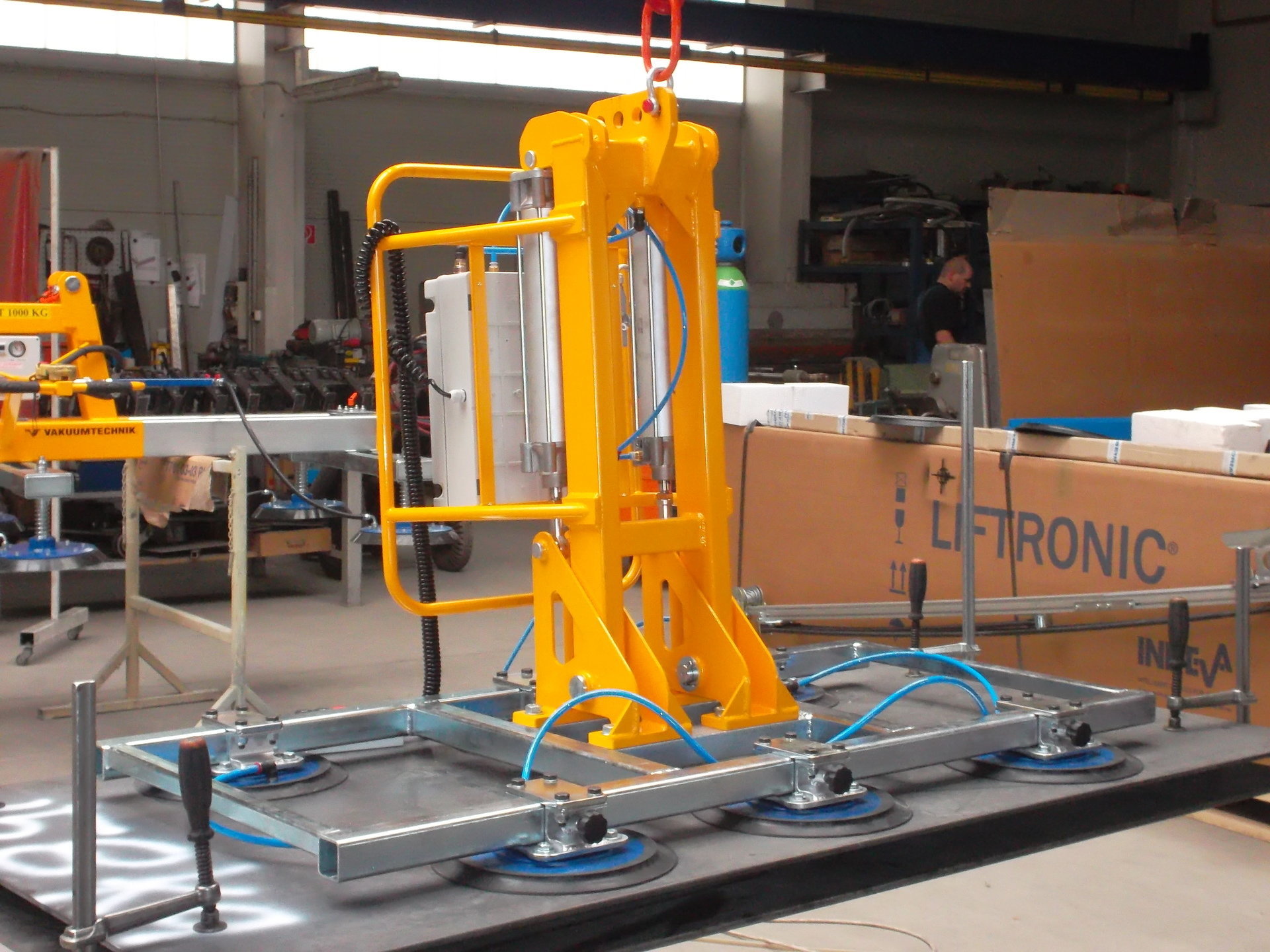

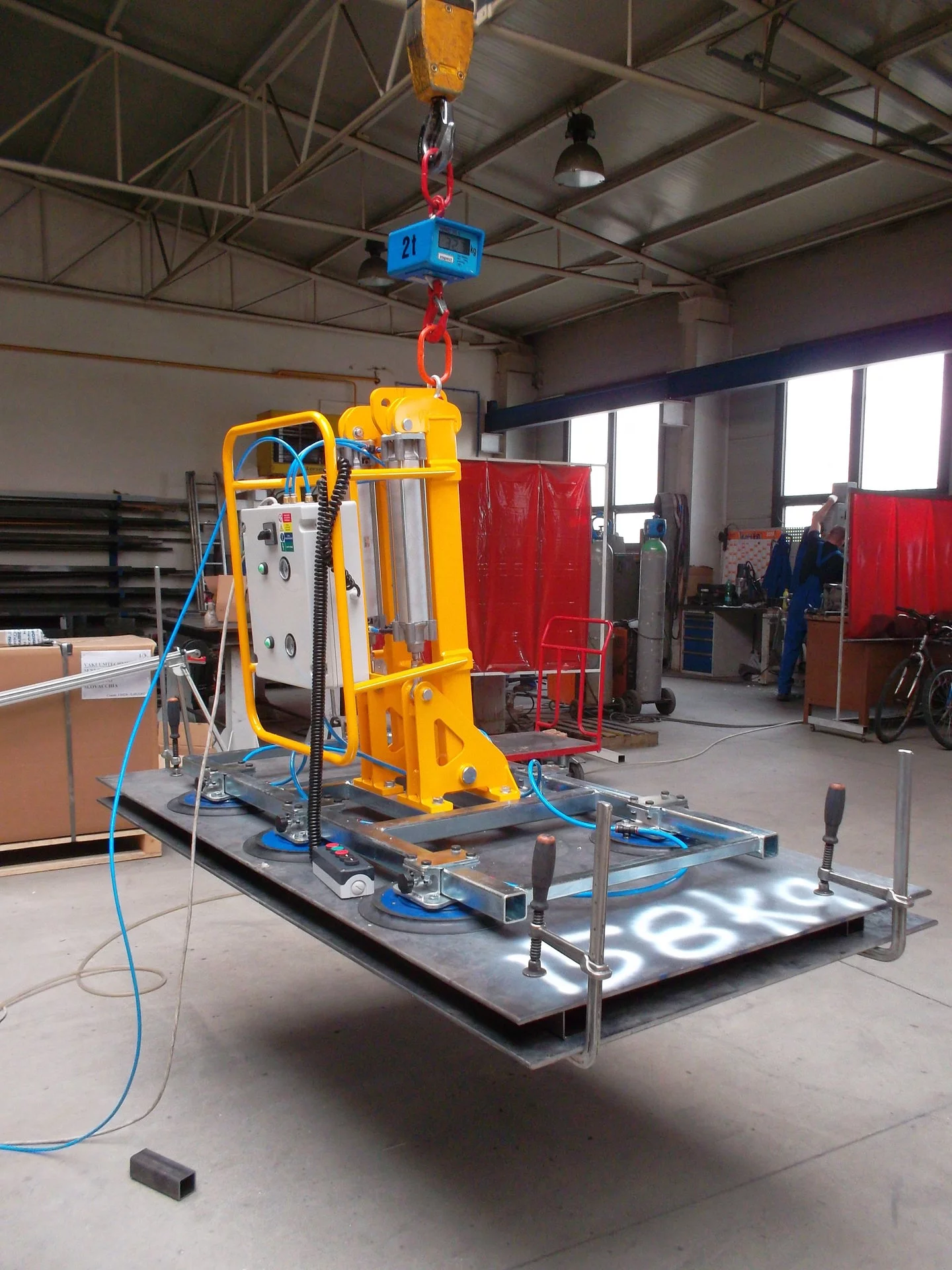

Fotogaléria

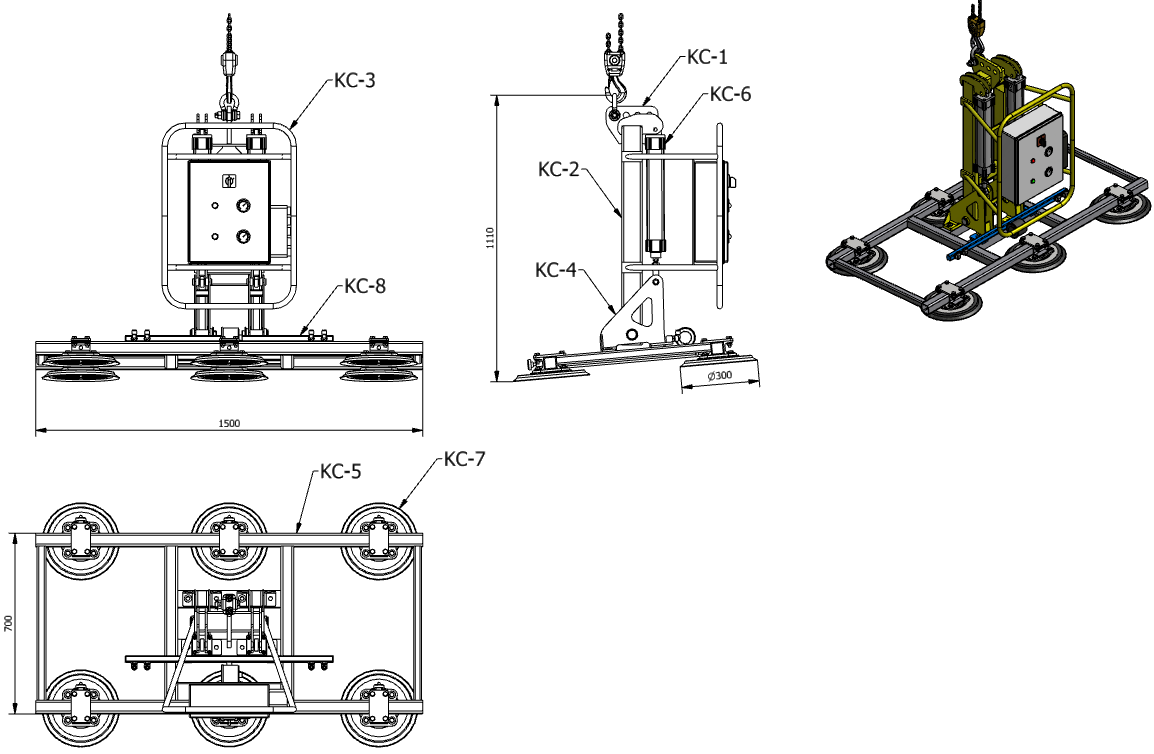

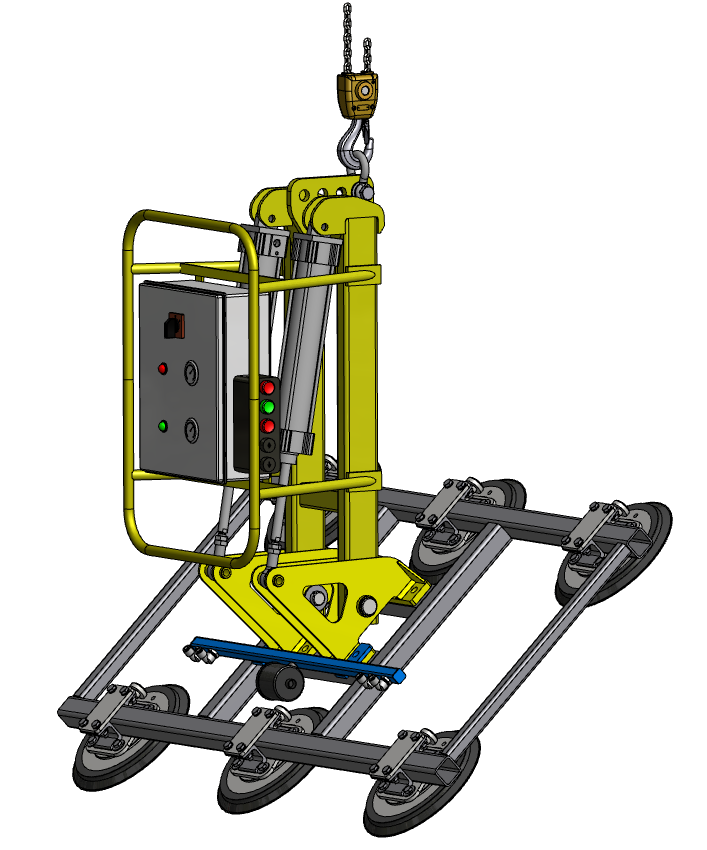

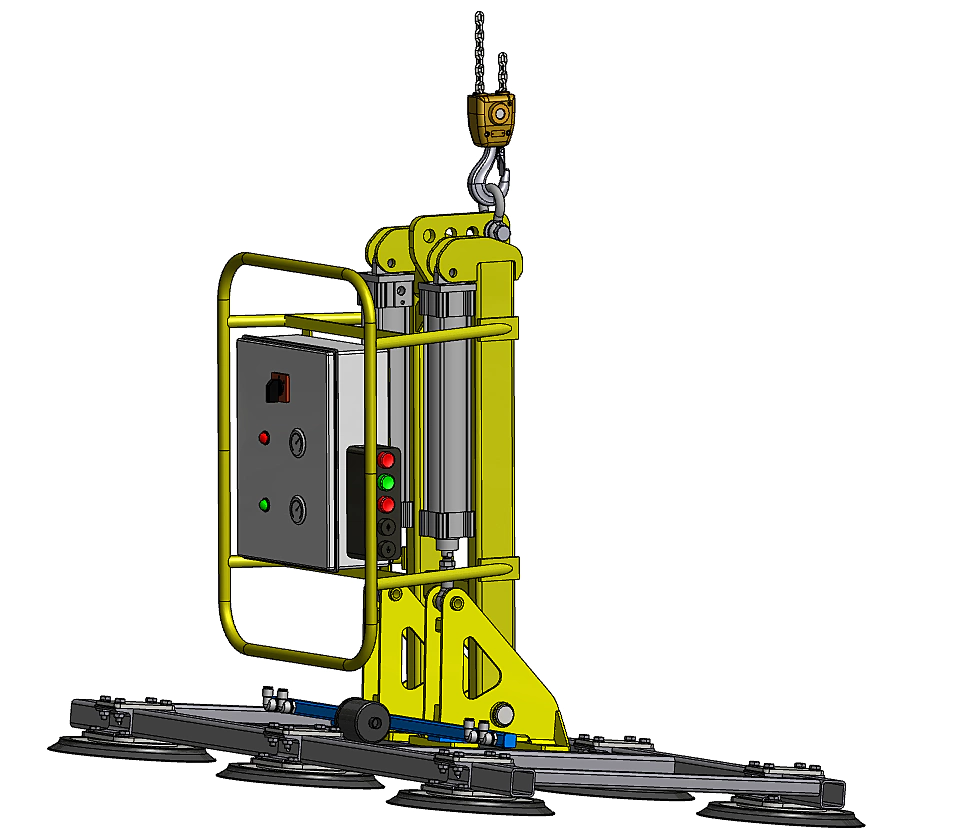

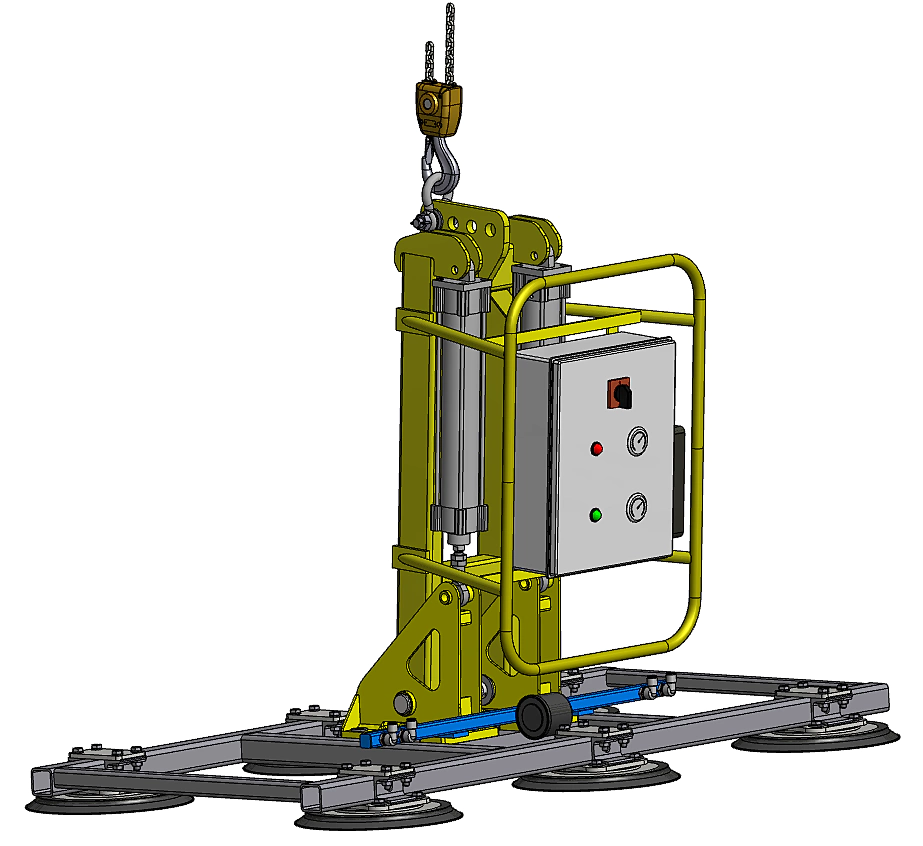

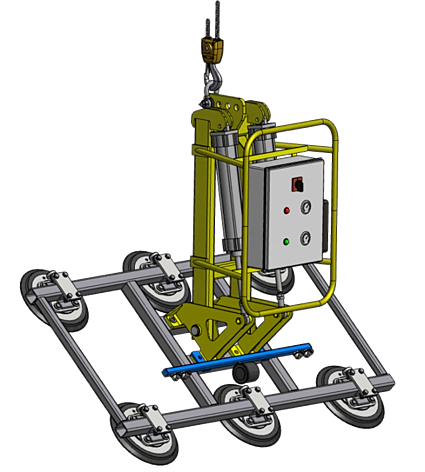

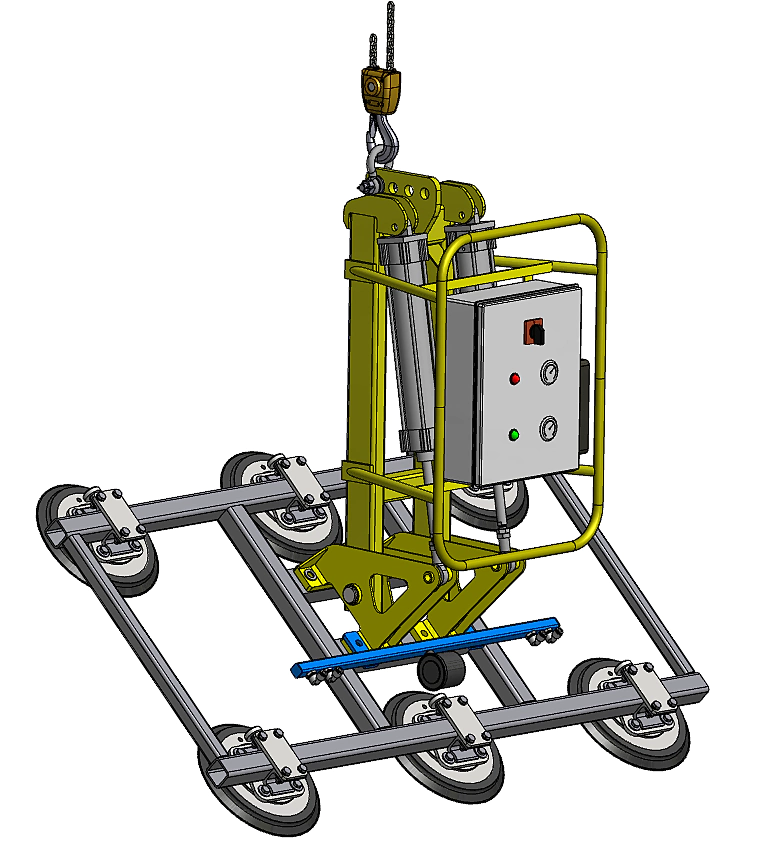

3D modely / výkresy
