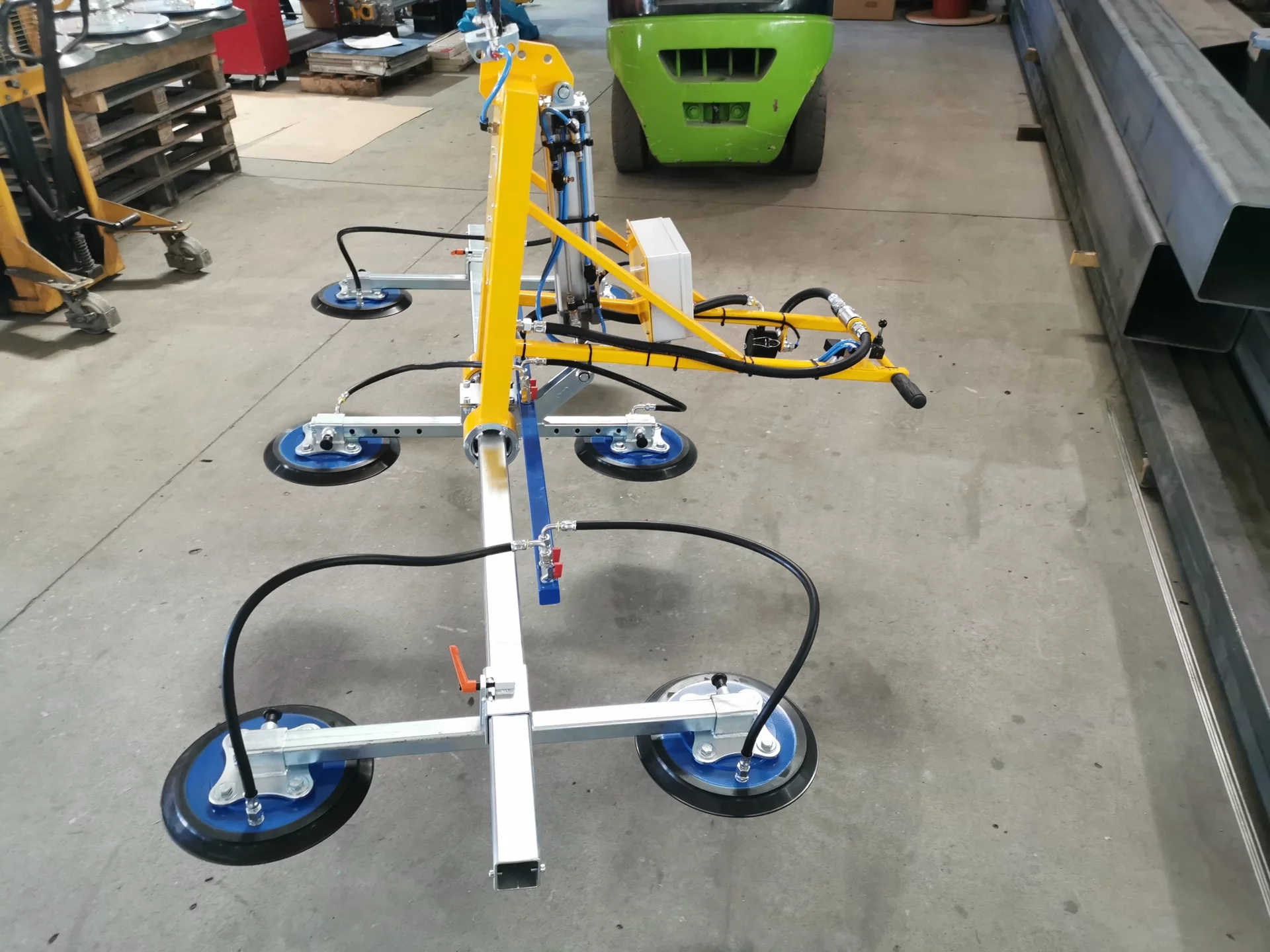

Vákuový uchopovač VM 200/6 -90°/PNEU/E

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • ručne prestaviteľné priečne traverzy s aretáciou v osi "x"
  • pneumaticky sklopné prísavky o max. uhol 90°
  • šesť prísaviek s priemerom 300 mm
  • ručne prestaviteľné prísavky s aretáciou v osi "y"
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • ejektor – zdroj vákua (stlačený vzduch min. tlak 0,6 MPa)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku stlačeného vzduchu - ejektora

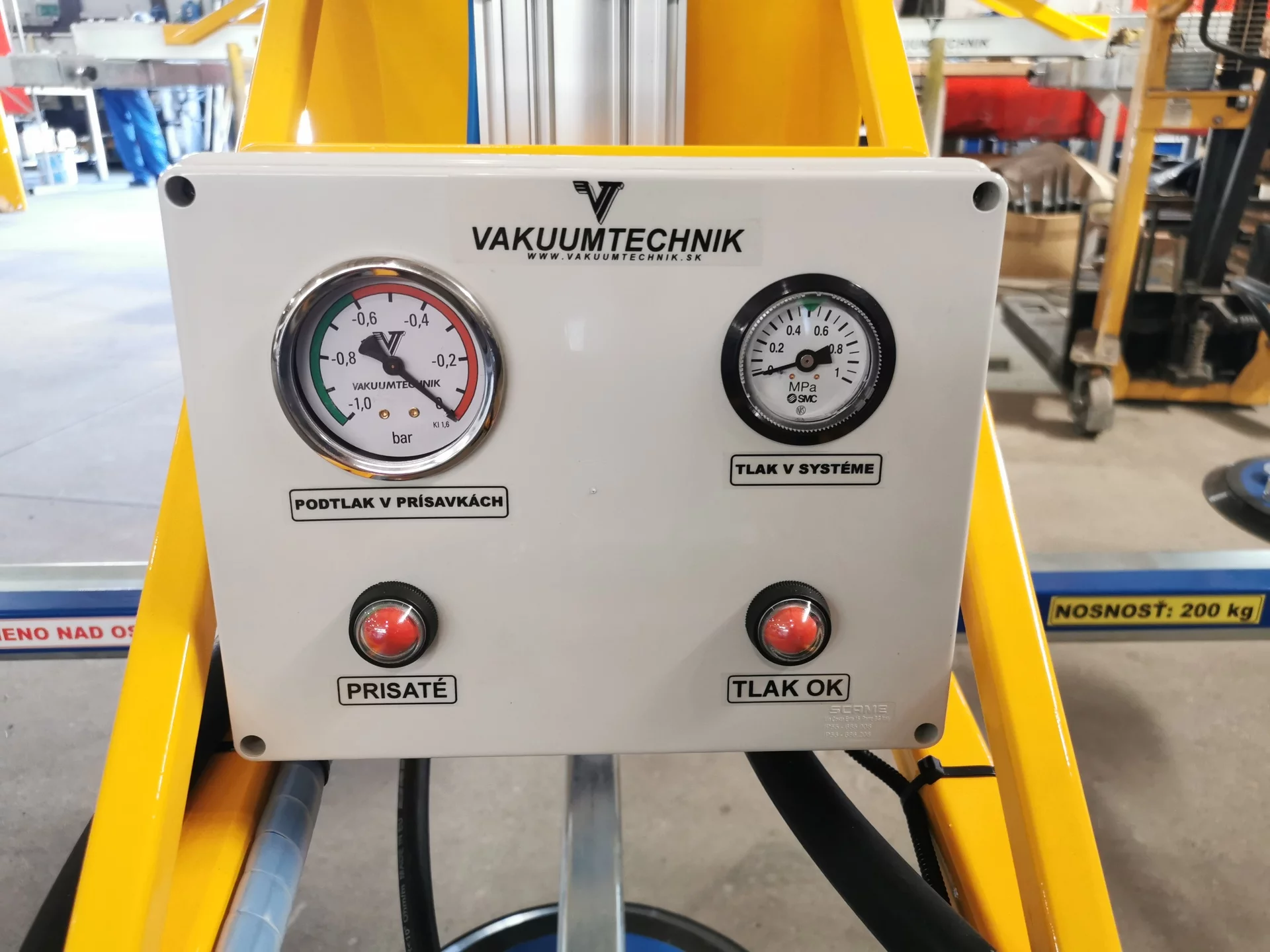

  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách

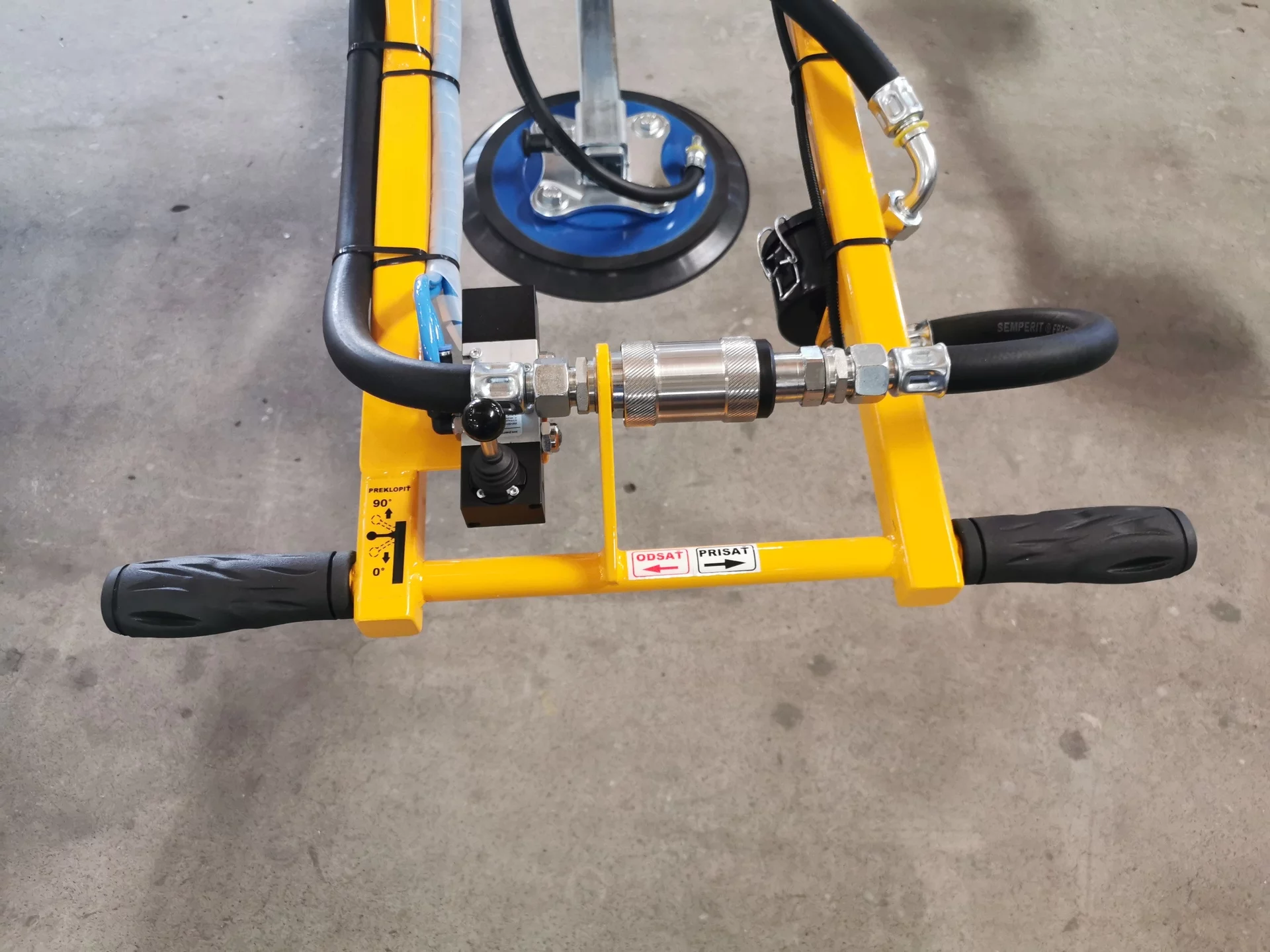

  • PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
  • dvojčinné ovládanie na odstatie bremena - mechanické
  • SKLÁPANIE bremena o 0° / 90° cez tlačidlový ovládač na špirálovom kábli do 3 m (alebo joystik)
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

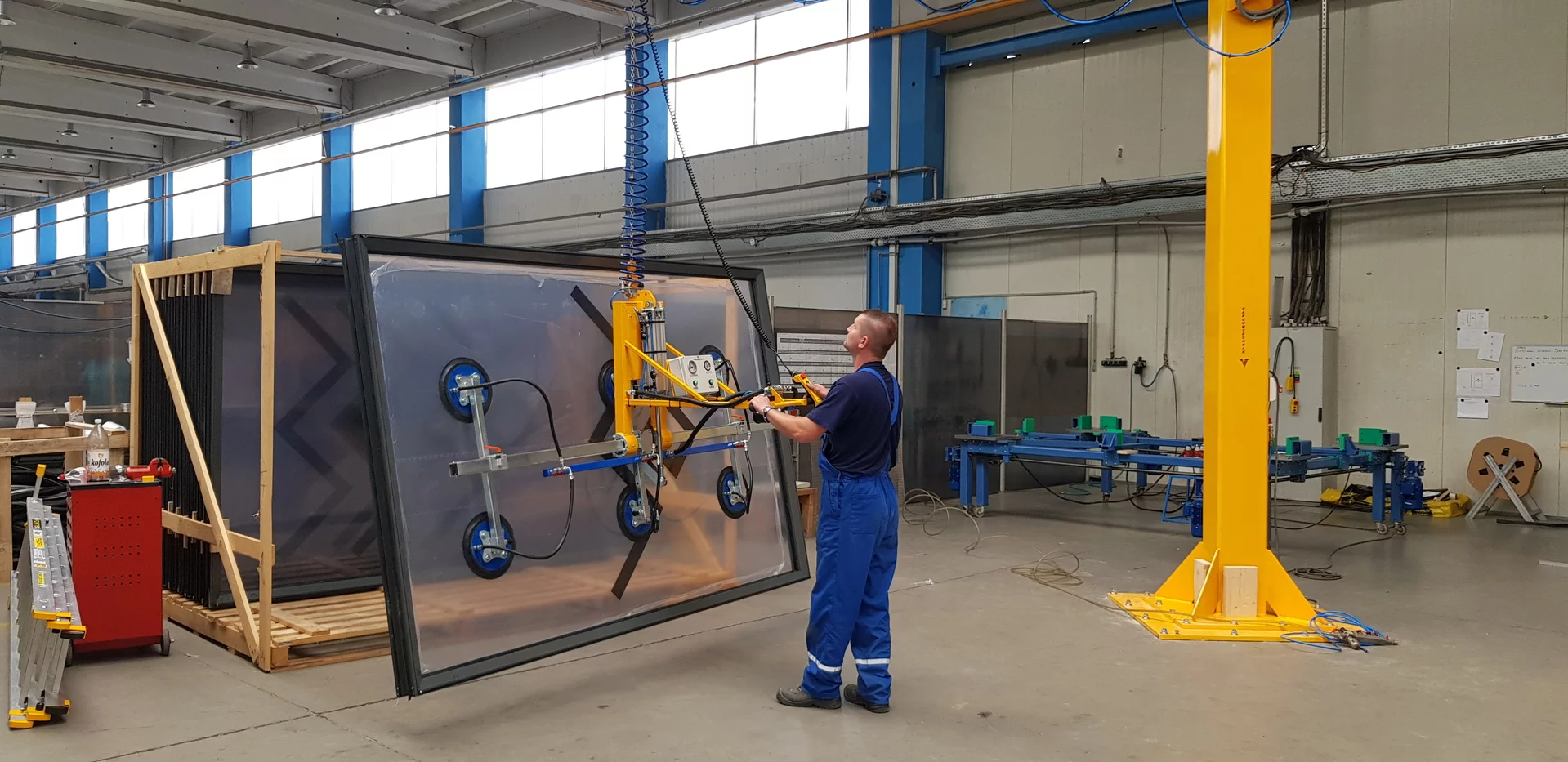

Vákuový uchopovač VM 200/6-90°/PNEU/E je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 200 kg v horizontálnej a vertikálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

  • sklenené tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • plastové a plexisklové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť200 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej aj vertikálnej polohe, zavesenie na zdvíhacie
Vlastná hmotnosť110 kg
Max. rozmery bremena4000x2000 mm
Min. rozmery bremena300x1000 mm
Napájanie zariadeniaa) 3 PE (PEN) 400VAC/50Hz/15VAC
b) 1 N PE 230VAC/50Hz/24VDC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Celková šírka (mm)Celková hĺbka (mm)Celková výška (mm)D (mm)
4/30020011025001339944 (1344)300

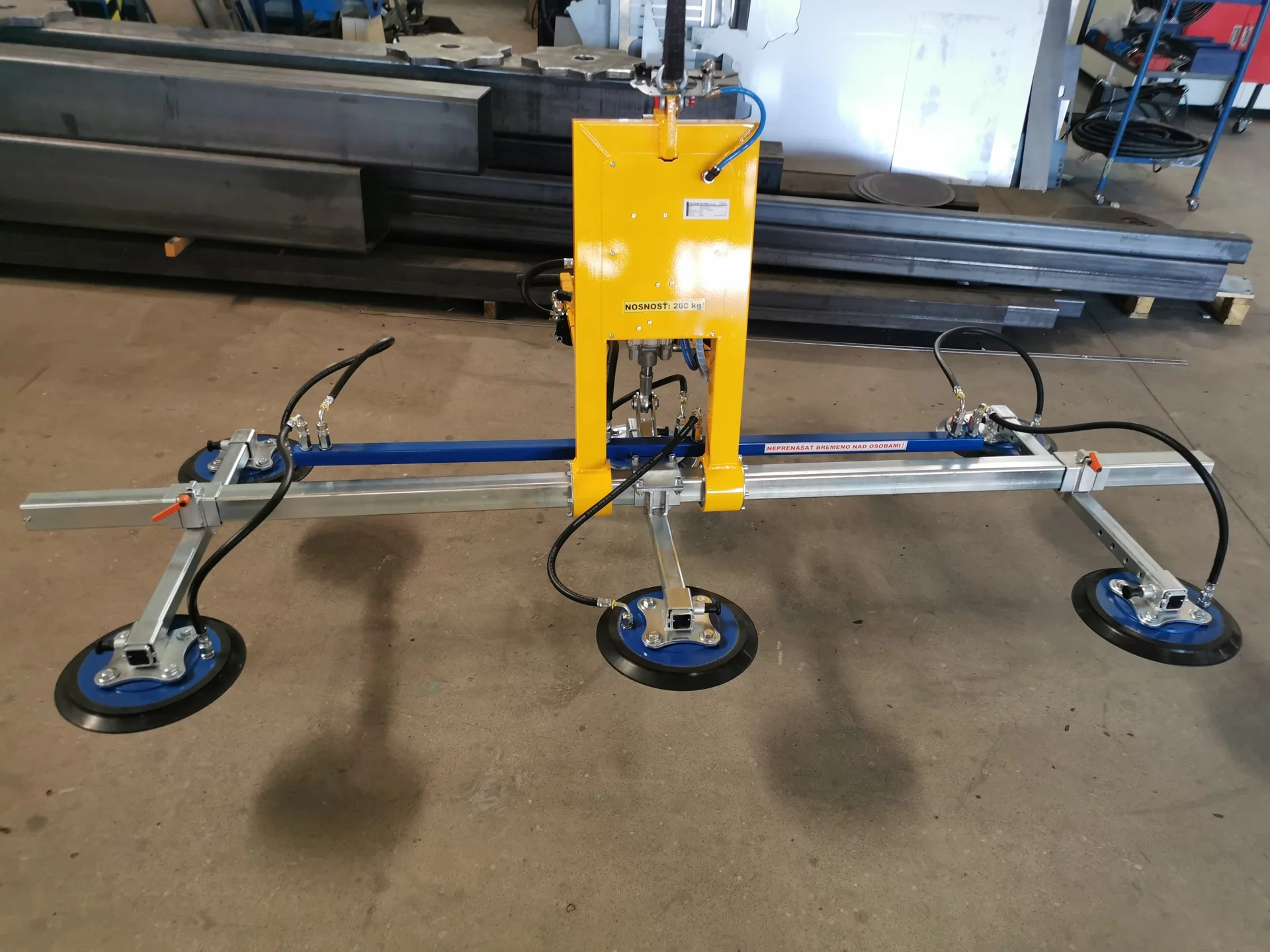

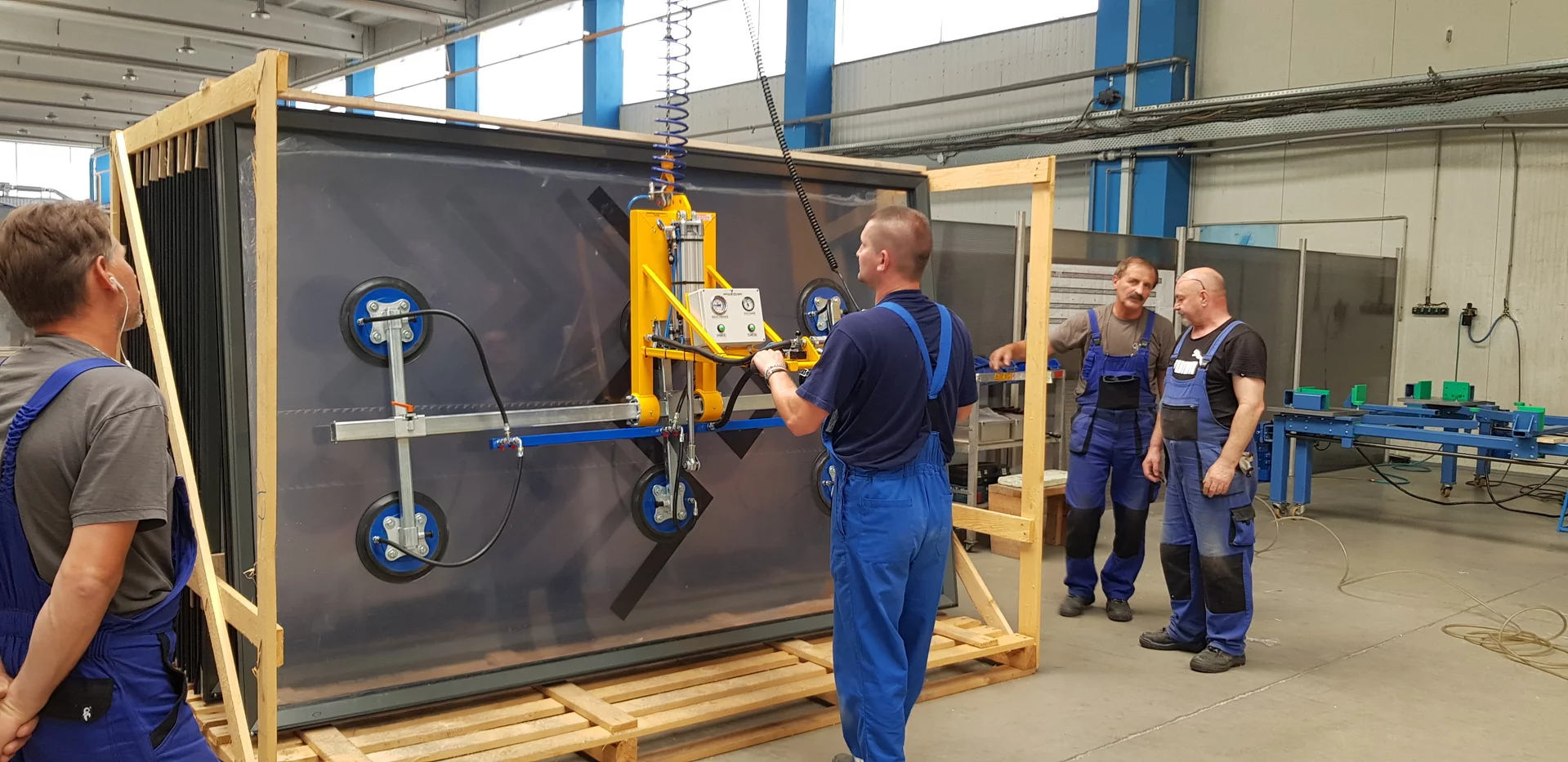

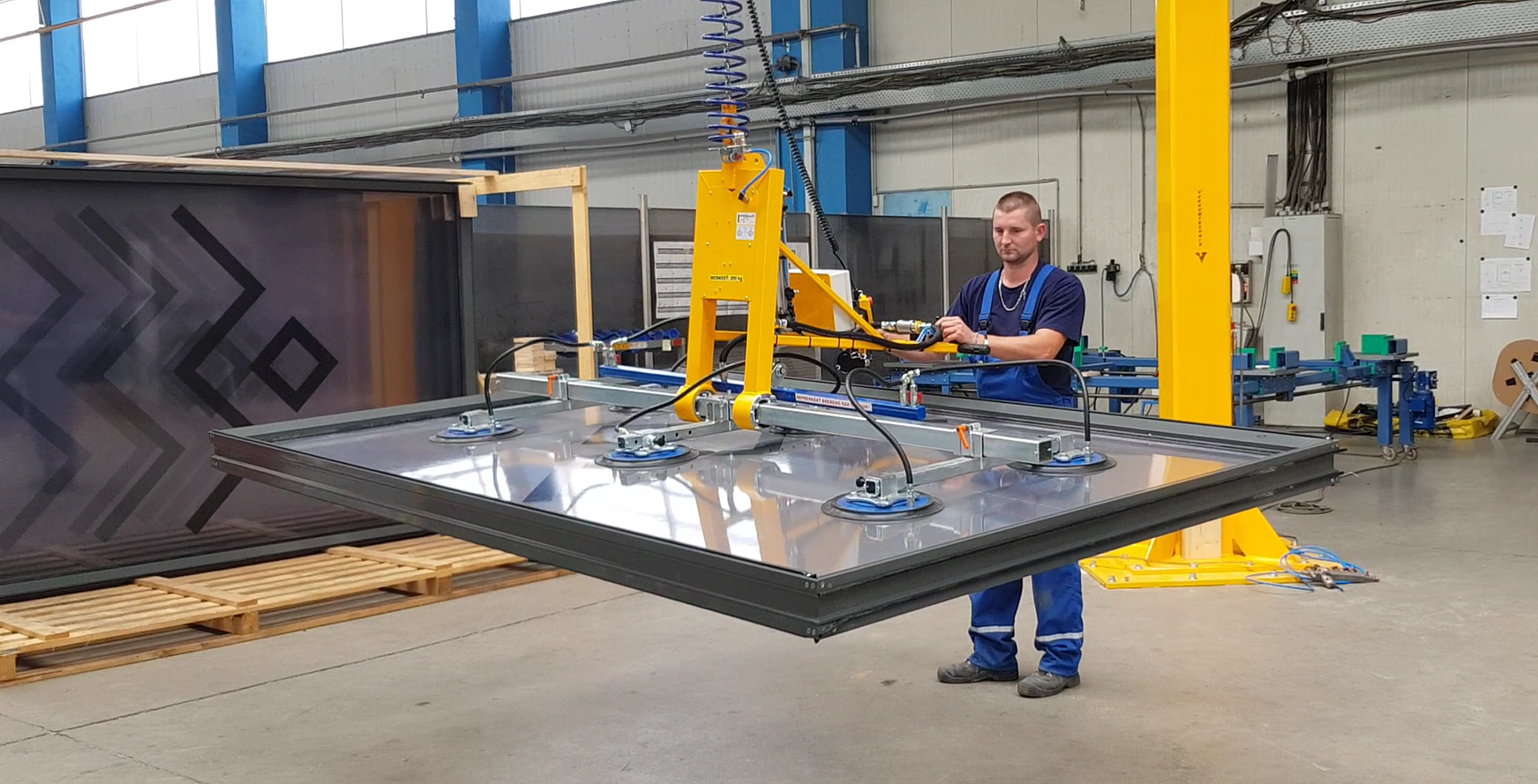

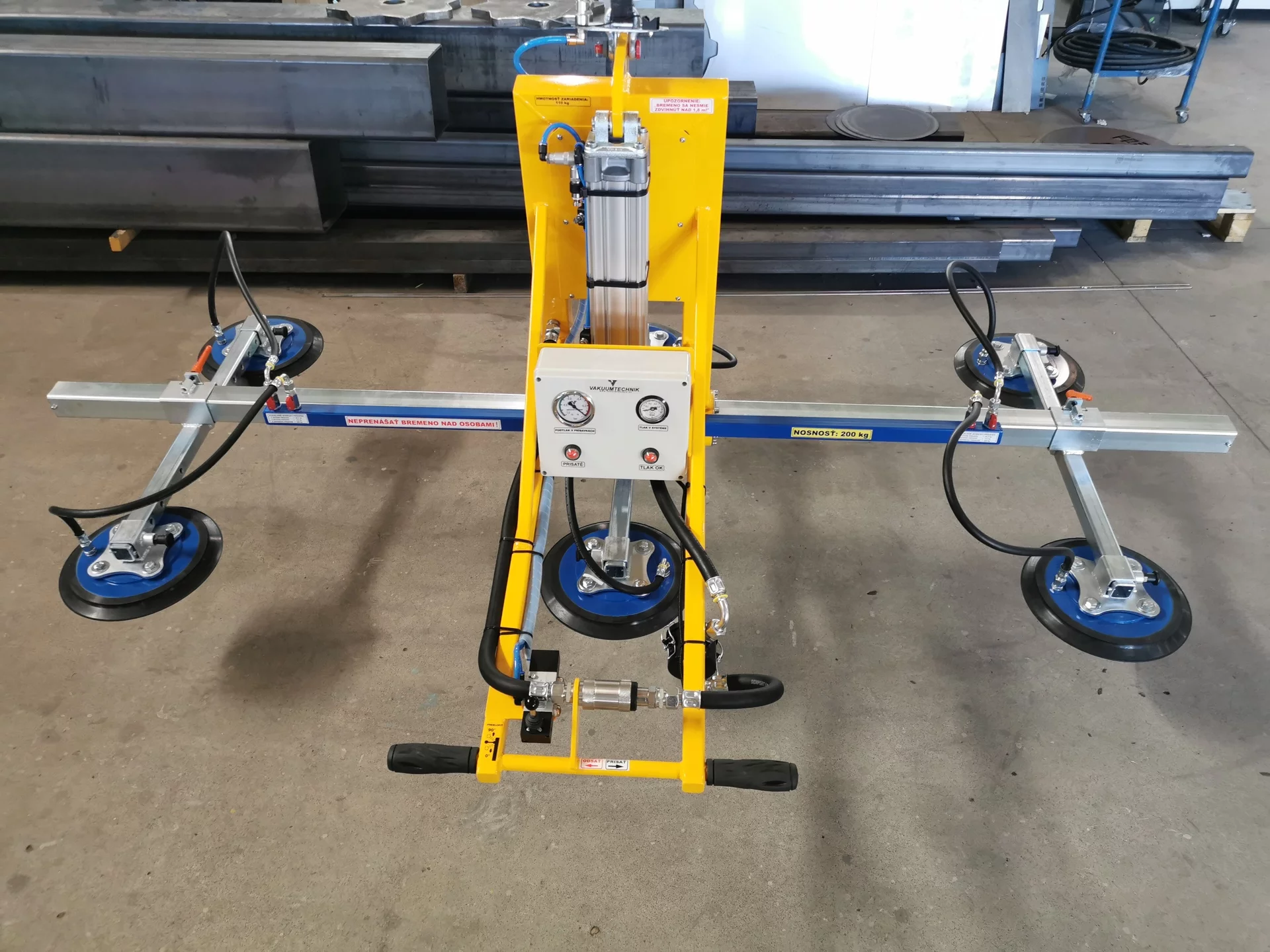

Fotogaléria

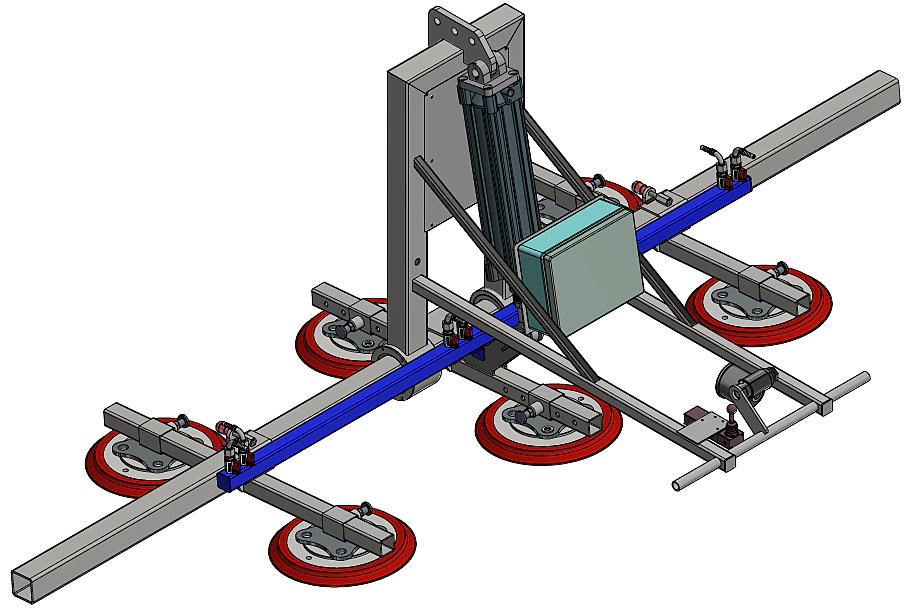

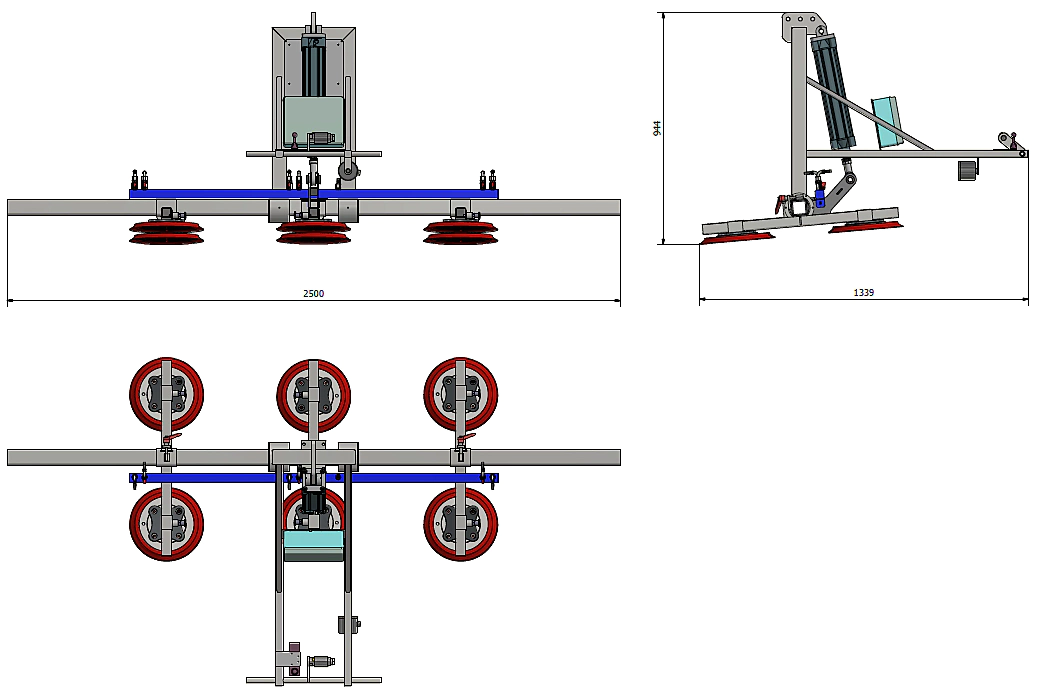

3D modely / výkresy
