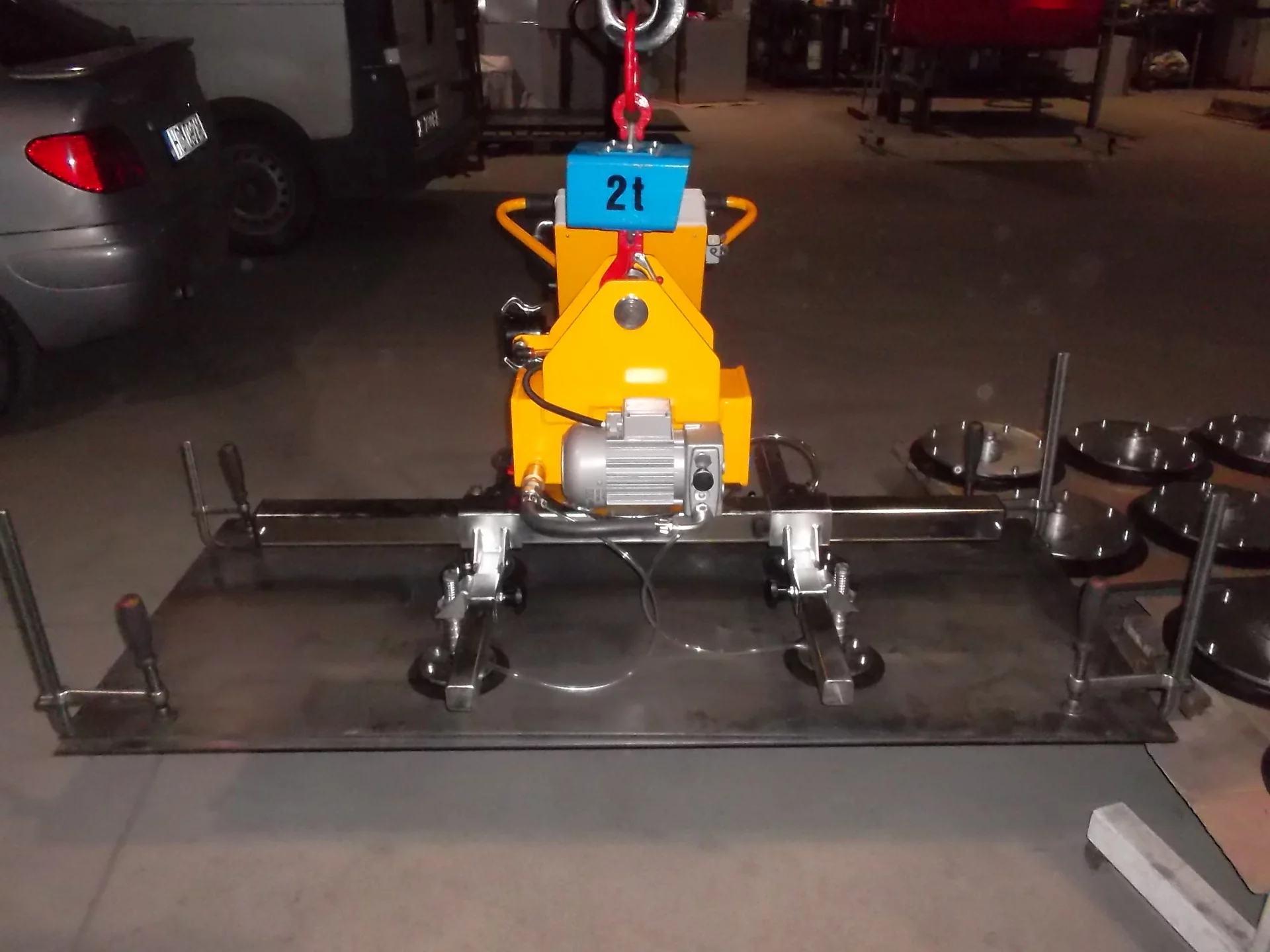

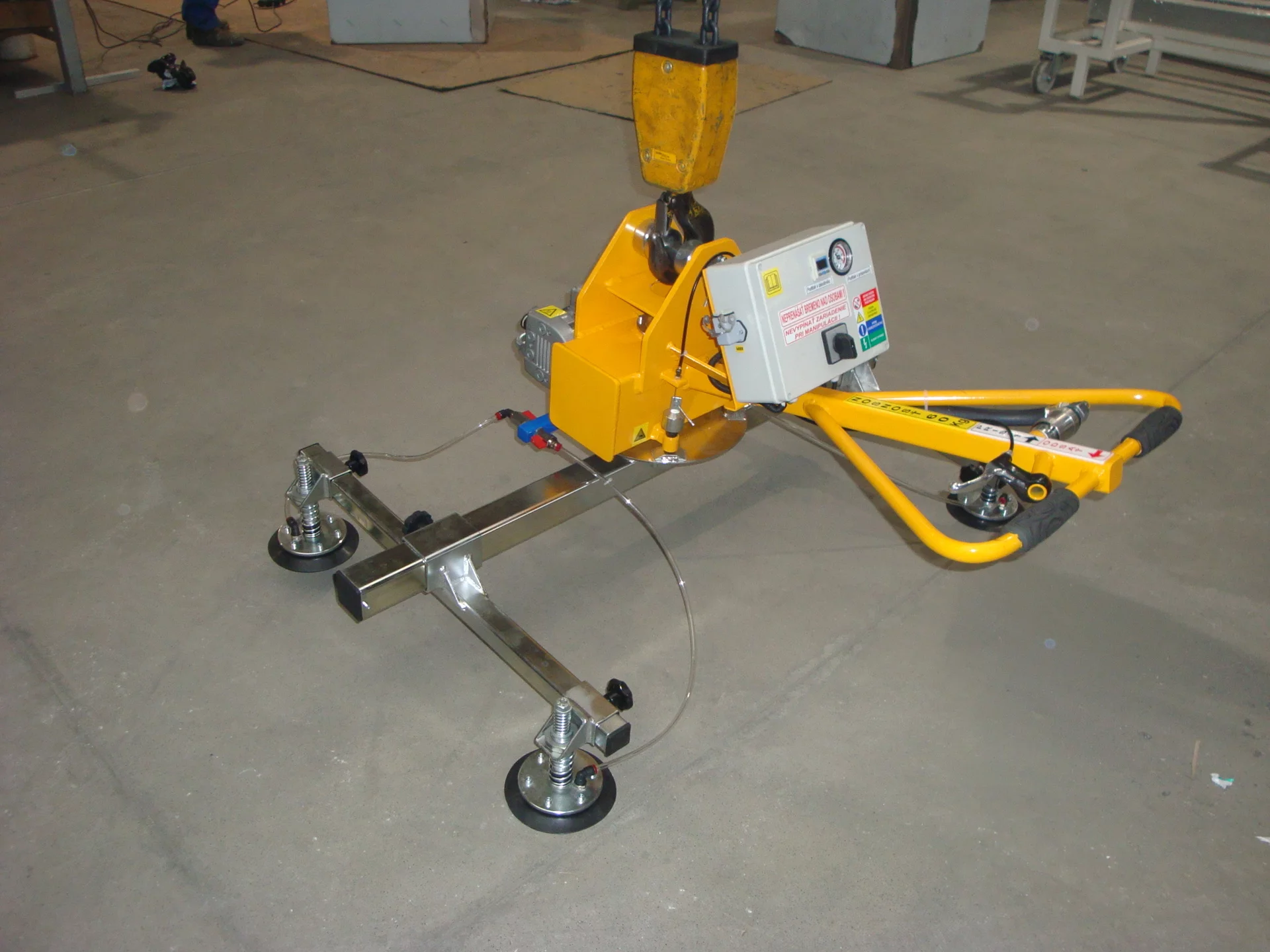

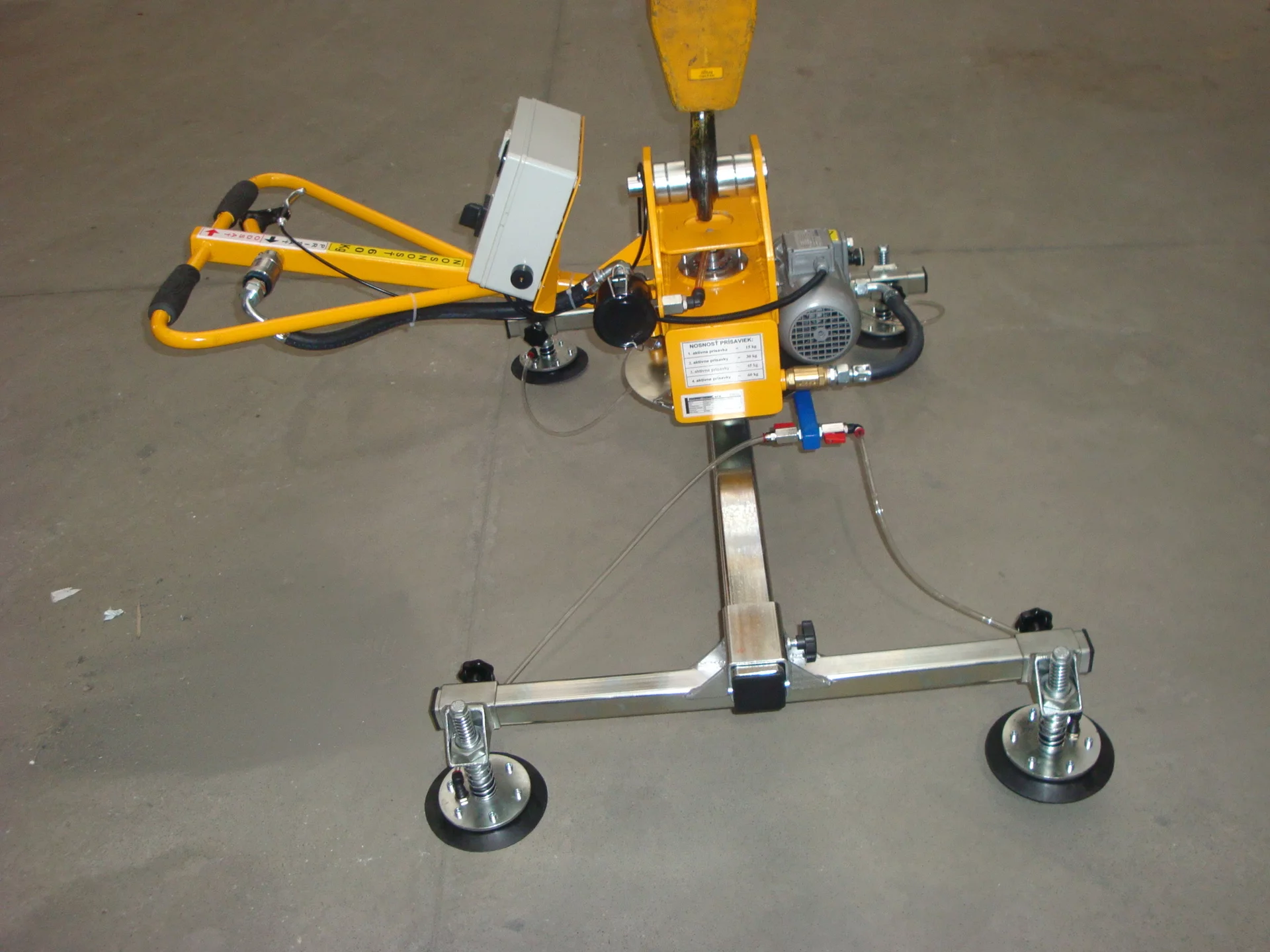

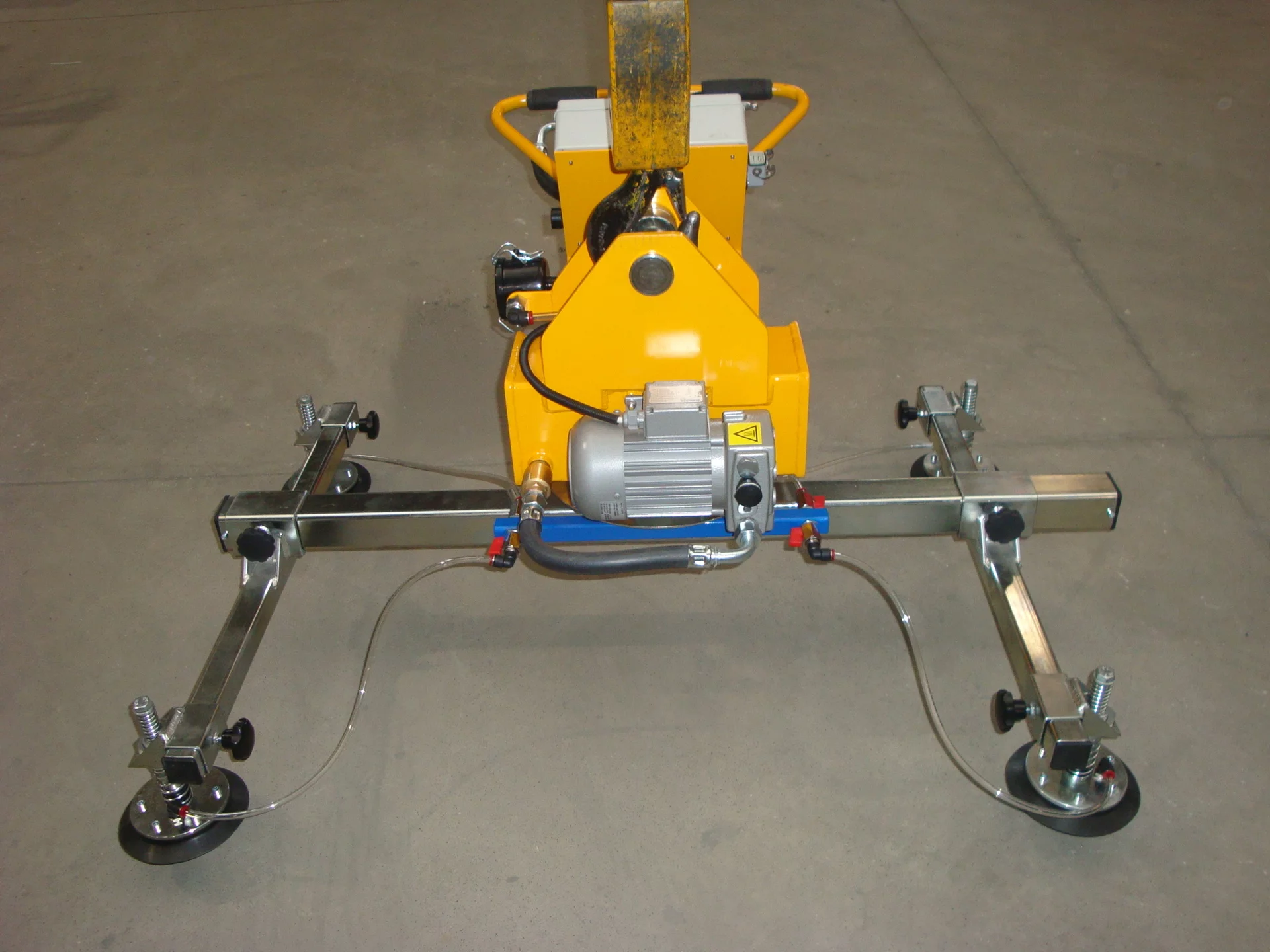

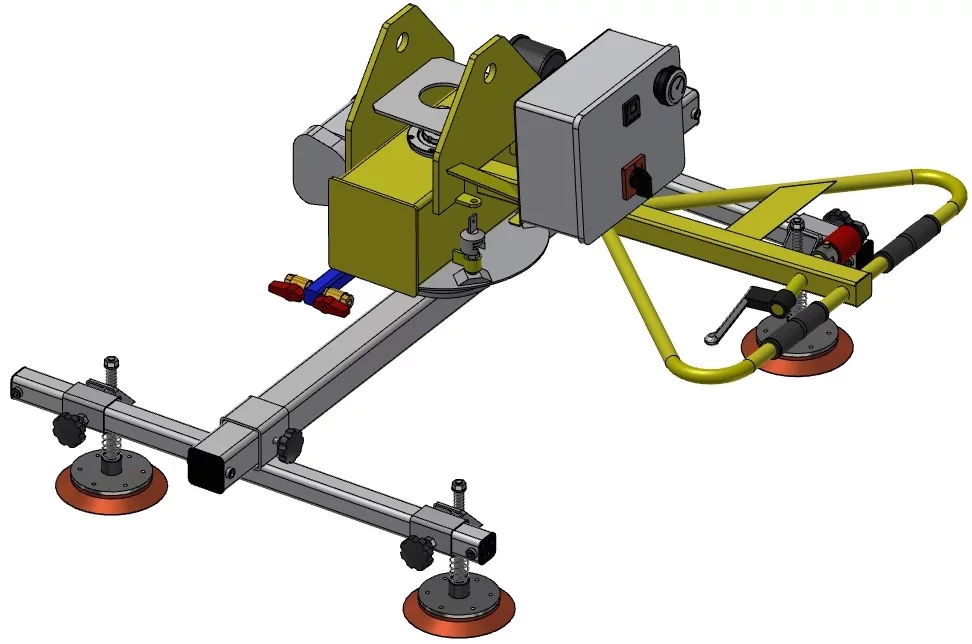

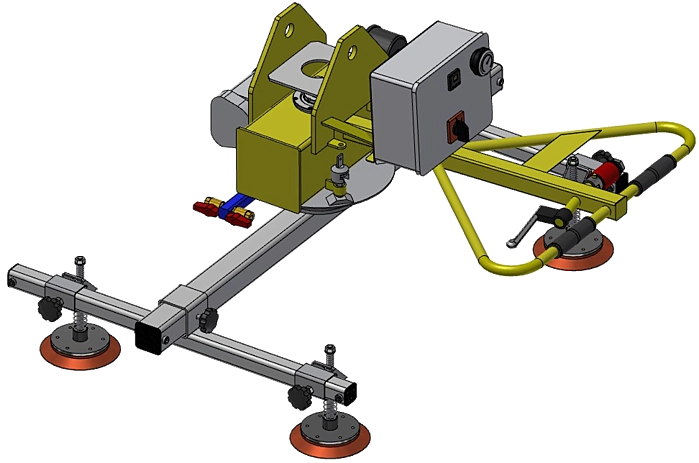

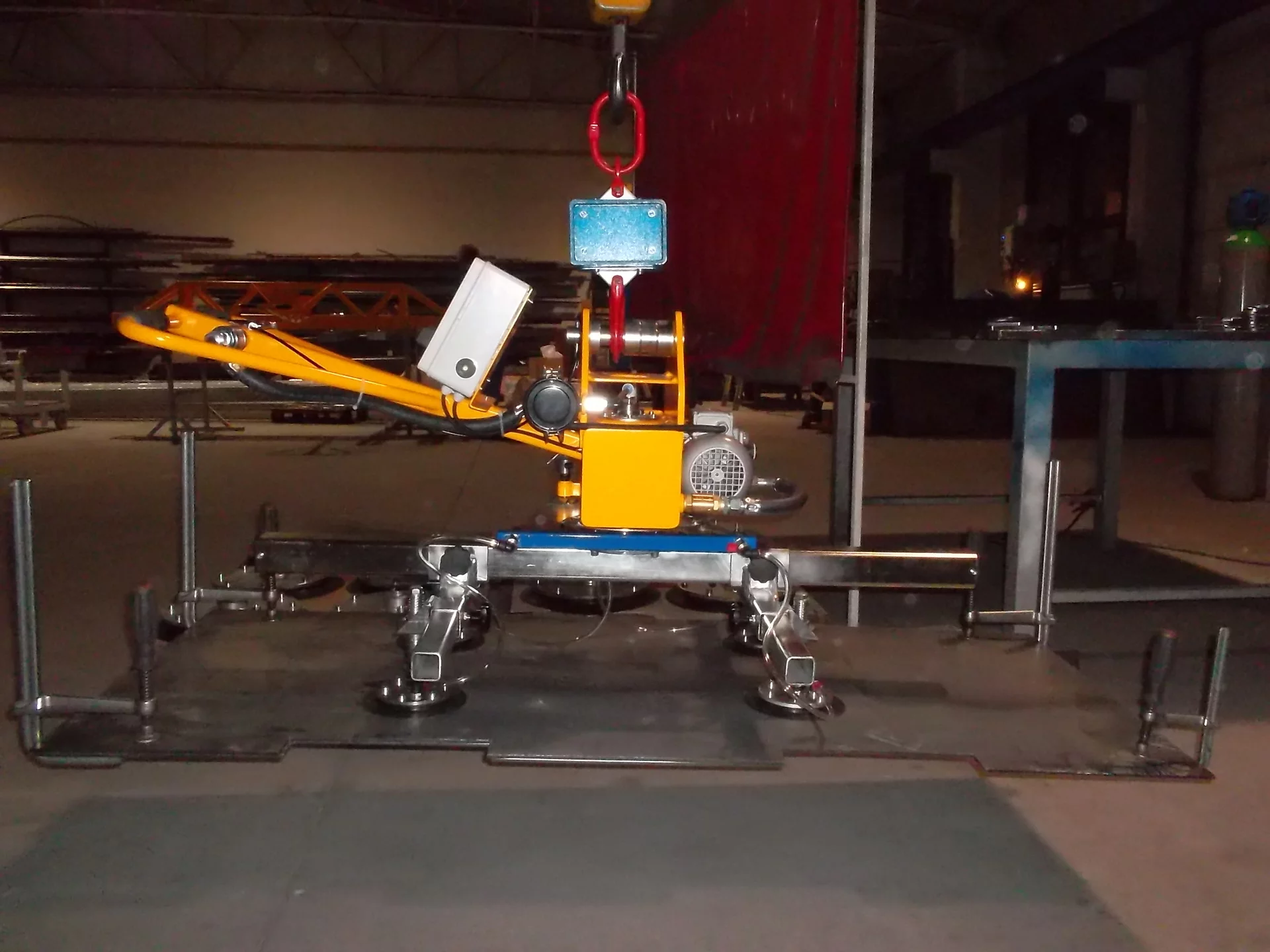

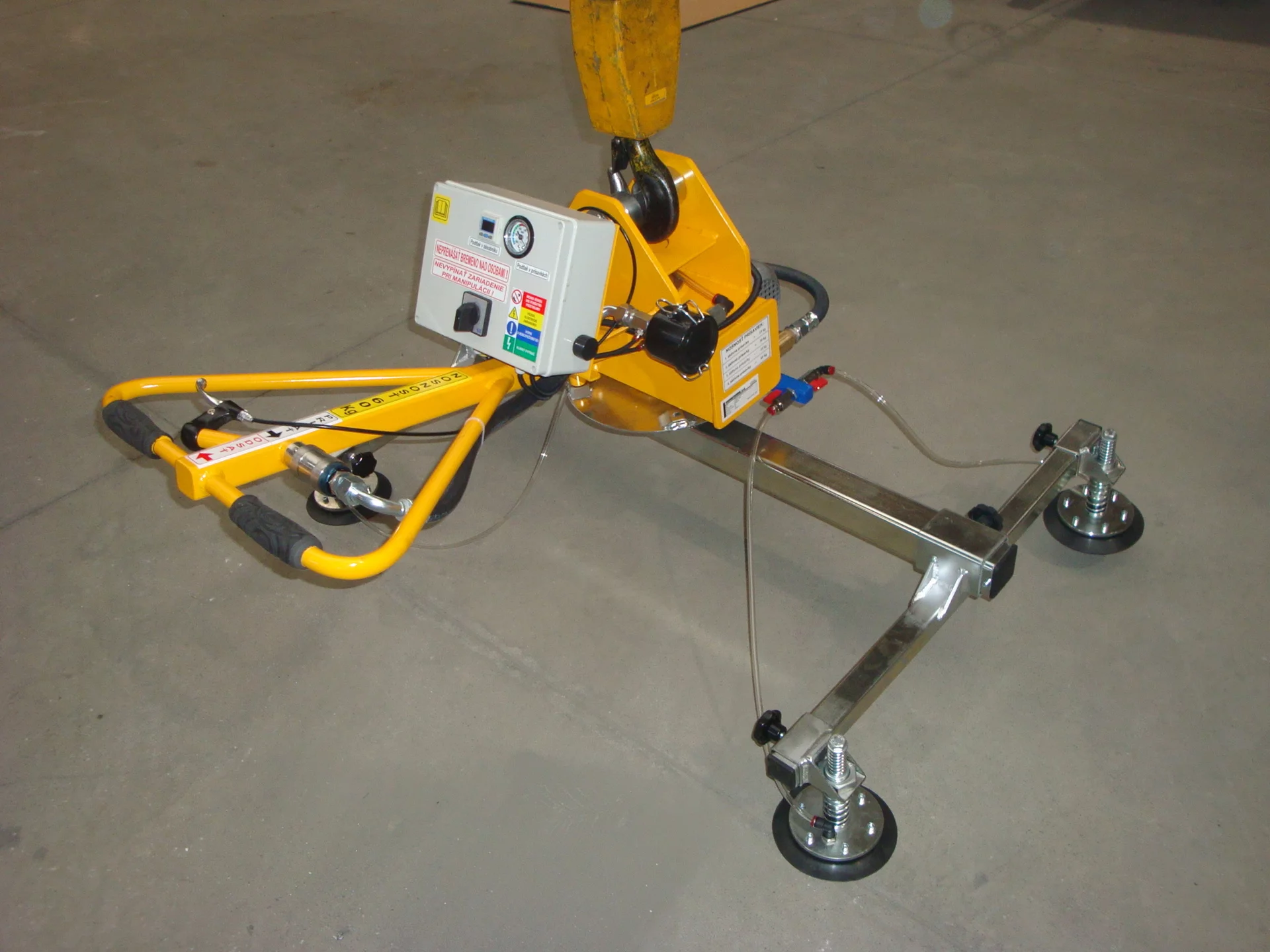

Vákuový uchopovač VM 60/4-1,2x0,8
- hlavná nosná oceľová konštrukcia so závesom
- ručne prestaviteľné priečne traverzy v osi „x“
- štyri prísavky s priemerom 160 mm
- ručne prestaviteľné prísavky v osi „y“
- vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
- vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
- zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
- PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
- dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
- špirálový kábel na pripojenie manipulátora do 3 metrov
- rýchlo-upínací systém el. pripojenia cez konektor
Využitie:

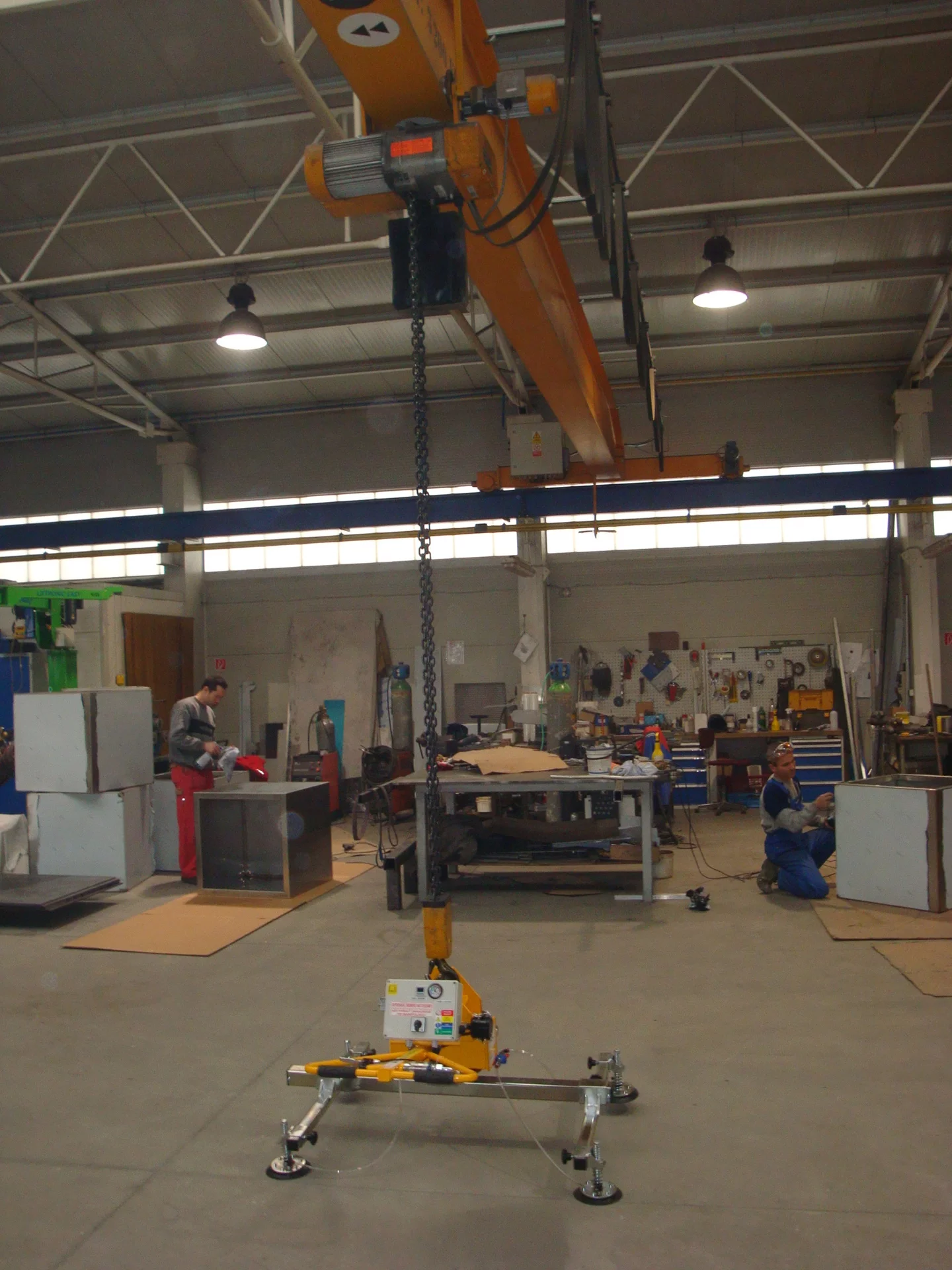

Vákuový uchopovač VM 60/4-1,2x0,8 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať malé a stredne veľké ploché bremená do hmotnosti 60 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Druhy možných manipulovaných bremien:
✓ oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
✓ sklenené tabule a dosky
✓ plastové tabule a dosky
✓ kameň s brúseným povrchom
✓ drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
Benefity:
- Ľahký - ľahké ovládanie zariadenia, vhodný na malé bremená
- Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
- Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
- Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
- Bezpečný – v každej situácii zaručene bezpečný
Základné technické údaje :
| Maximálna nosnosť | 60 kg (pri podtlaku –0.6 MPa (-60 kPa)) |
| Určený k manipulácií | v horizontálnej polohe, zavesenie na zdvíhacie zariadenie |
| Vlastná hmotnosť | 75 kg |
| Max. rozmery bremena | 2000x1000 mm |
| Min. rozmery bremena | 500x500 mm |
| Napájanie zariadenia | a) 3 PE (PEN) 400VAC/50Hz/15VAC |
| b) 1 N PE 230VAC/50Hz/24VDC |
Informačná tabuľka:

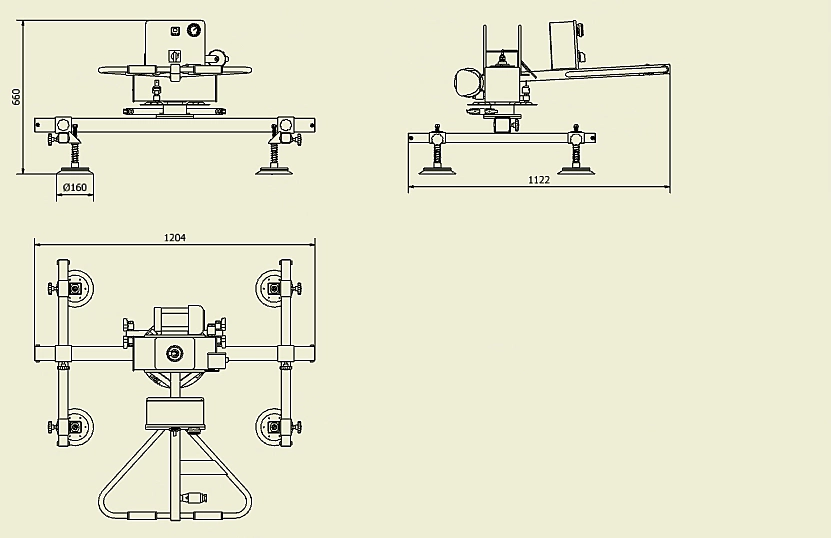

| Počet prísaviek / priemer (mm) | NOSNOSŤ (kg) | HMOTNOSŤ (kg) | Šírka (mm) | Hĺbka (mm) | Výška (mm) | Priemer prísavky (mm) |
|---|---|---|---|---|---|---|
| 4/160 | 60 | 75 | 1204 | 1122 | 660 | 160 |
