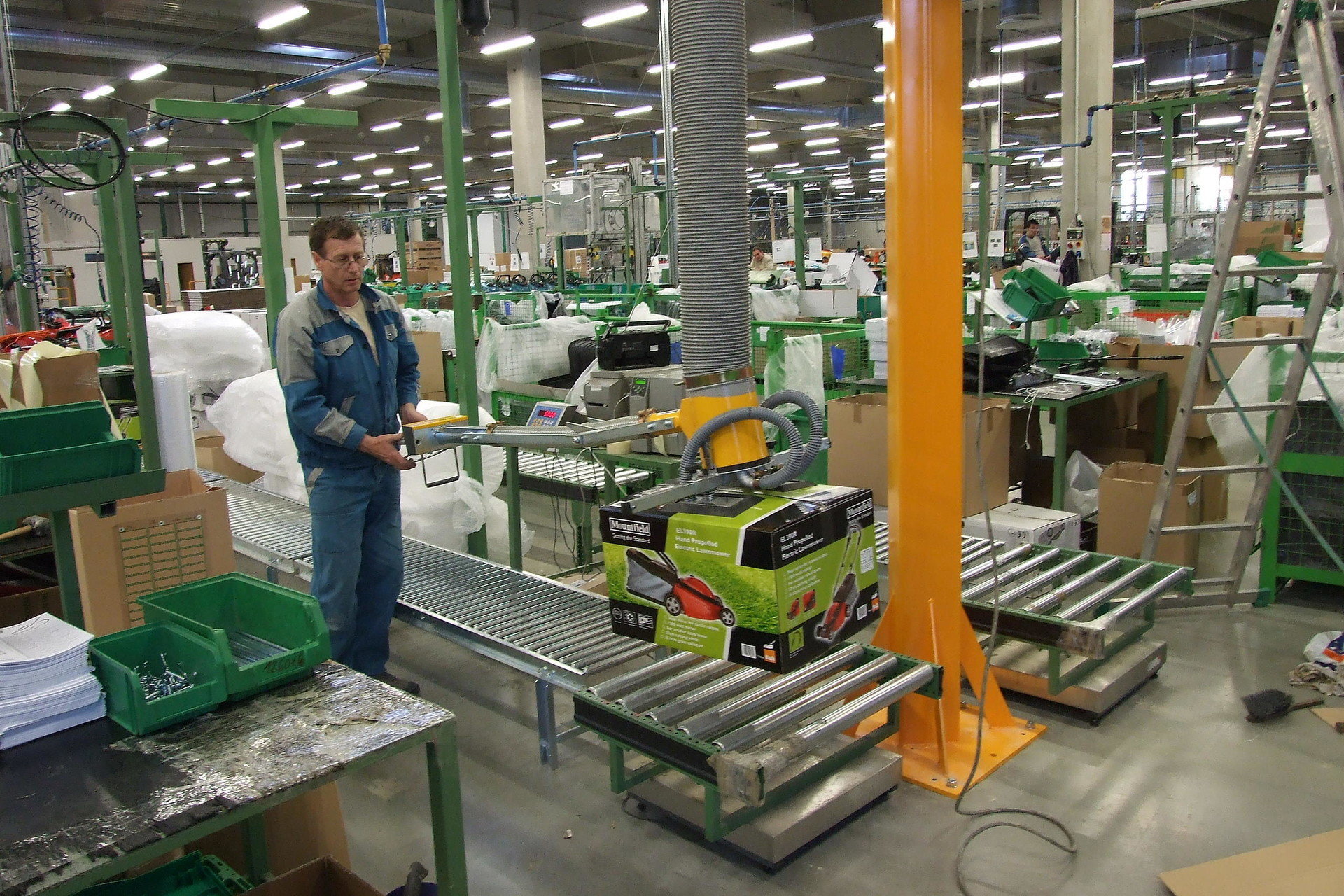

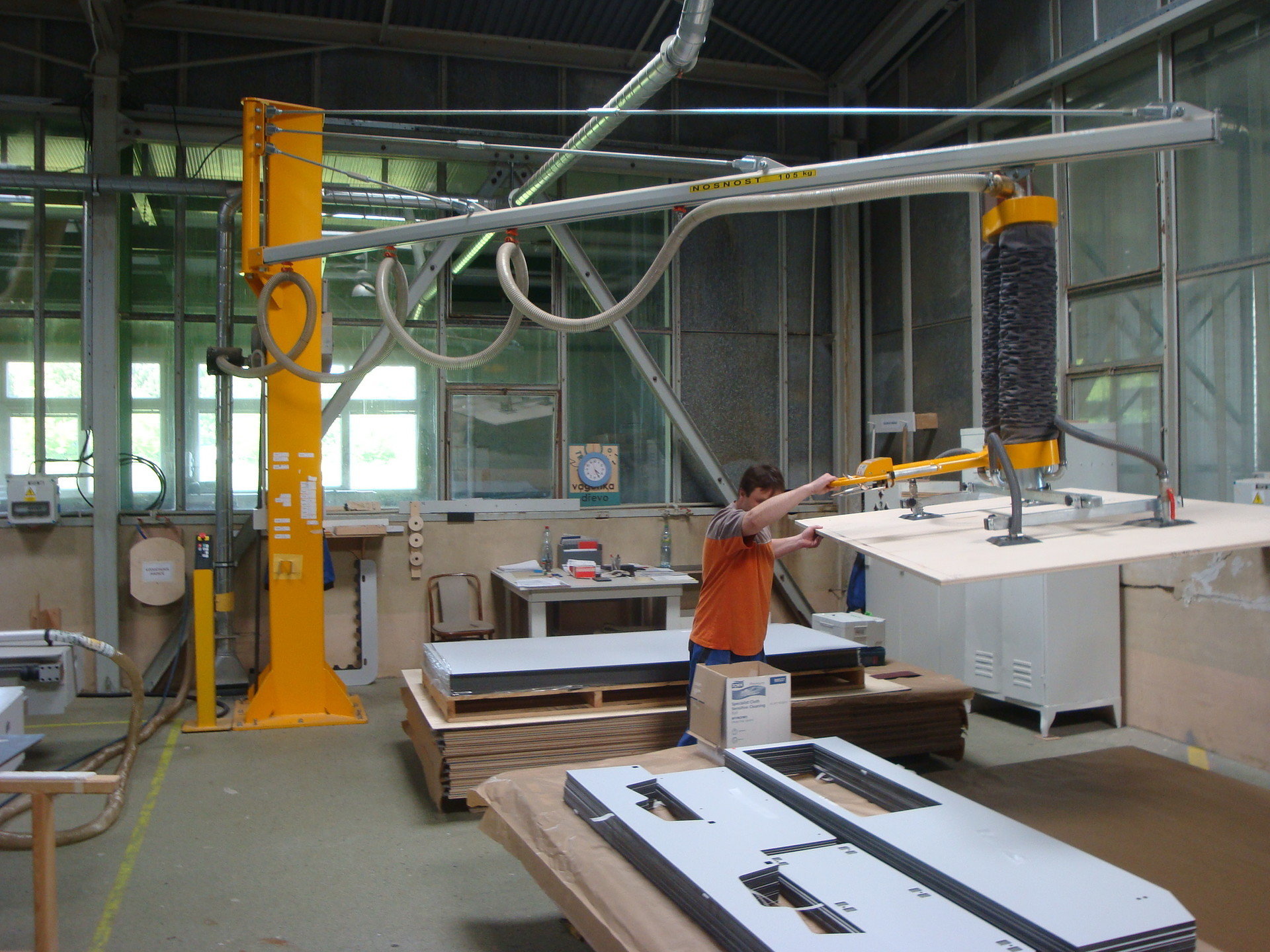

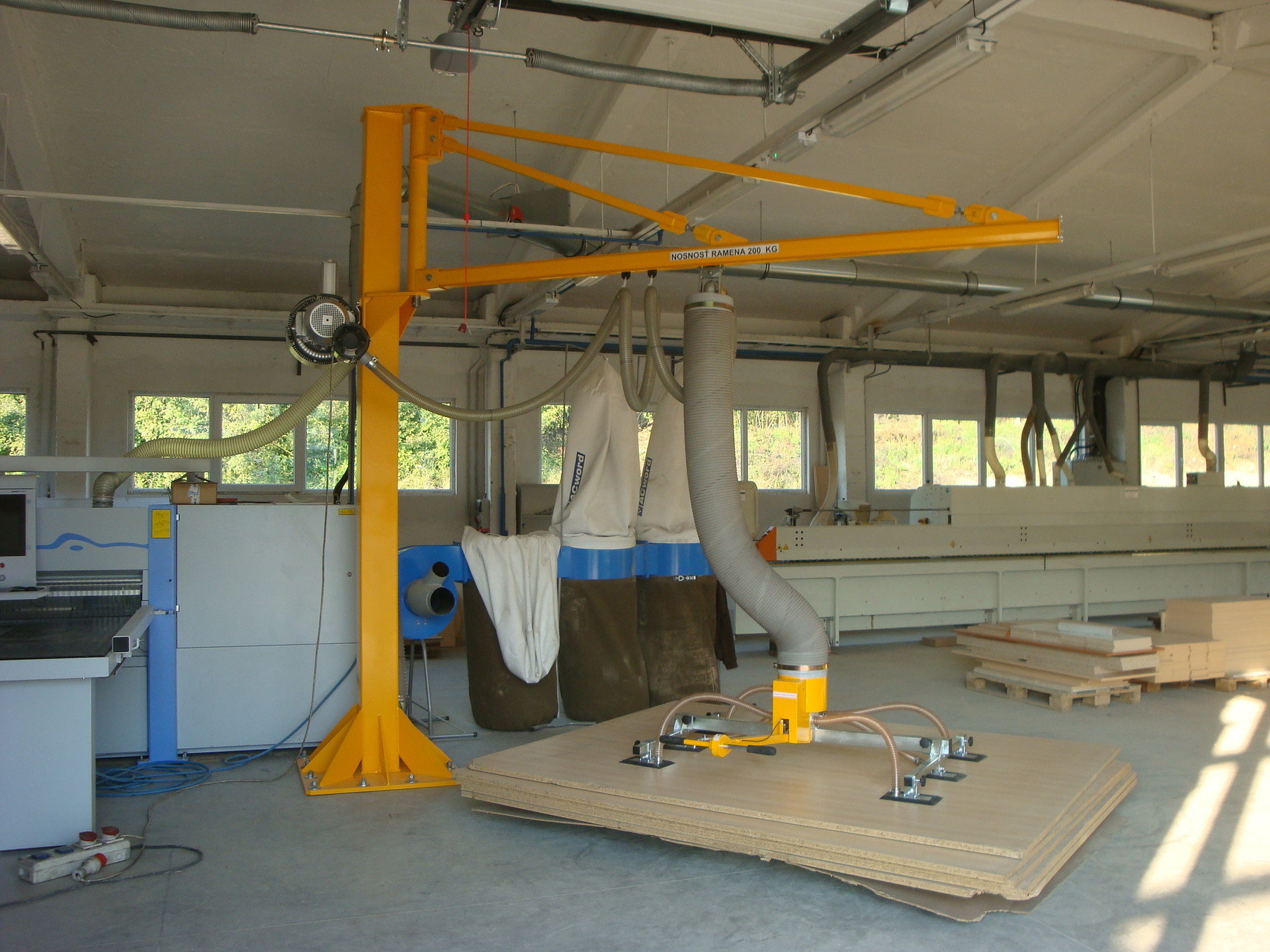

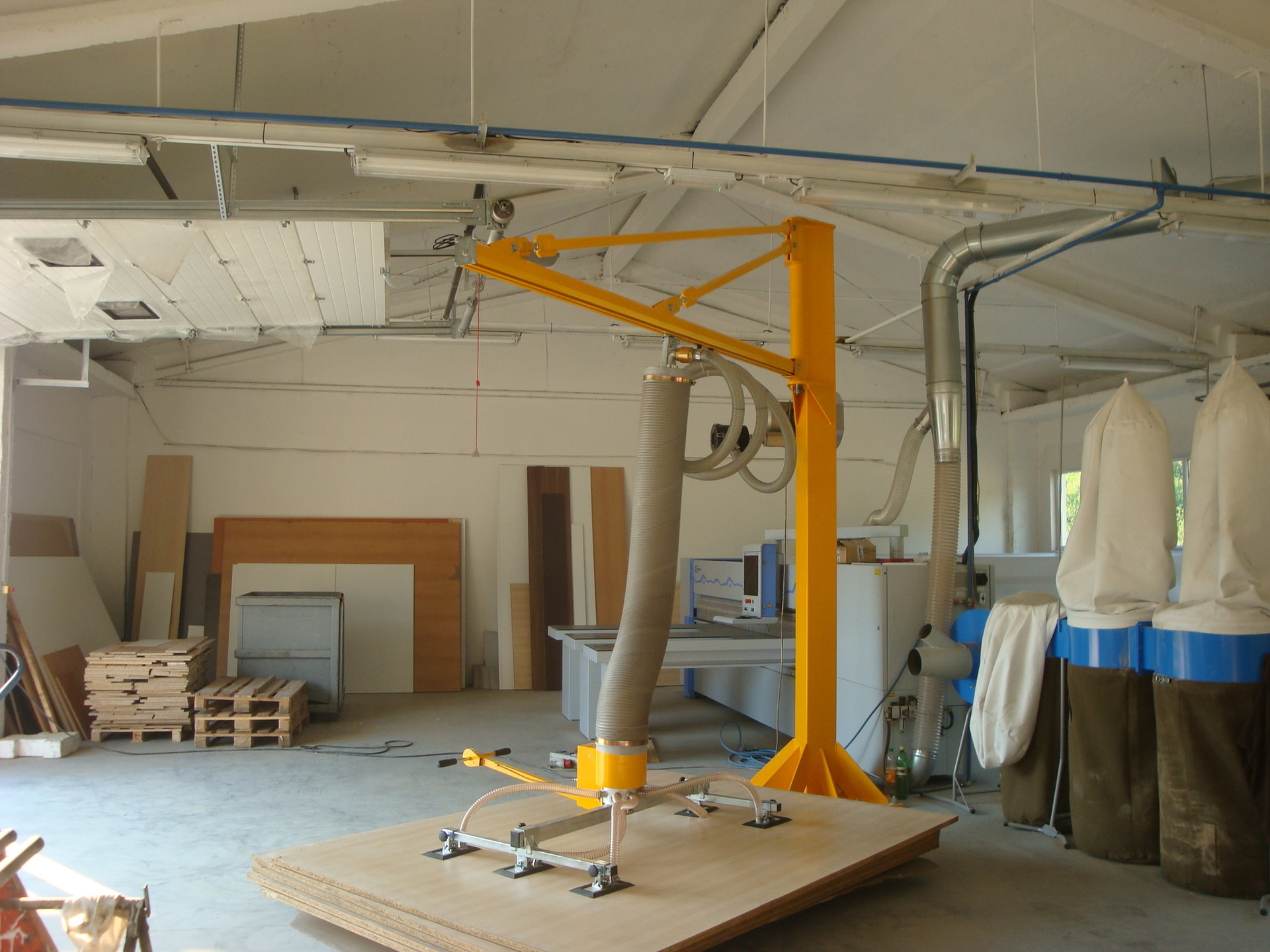

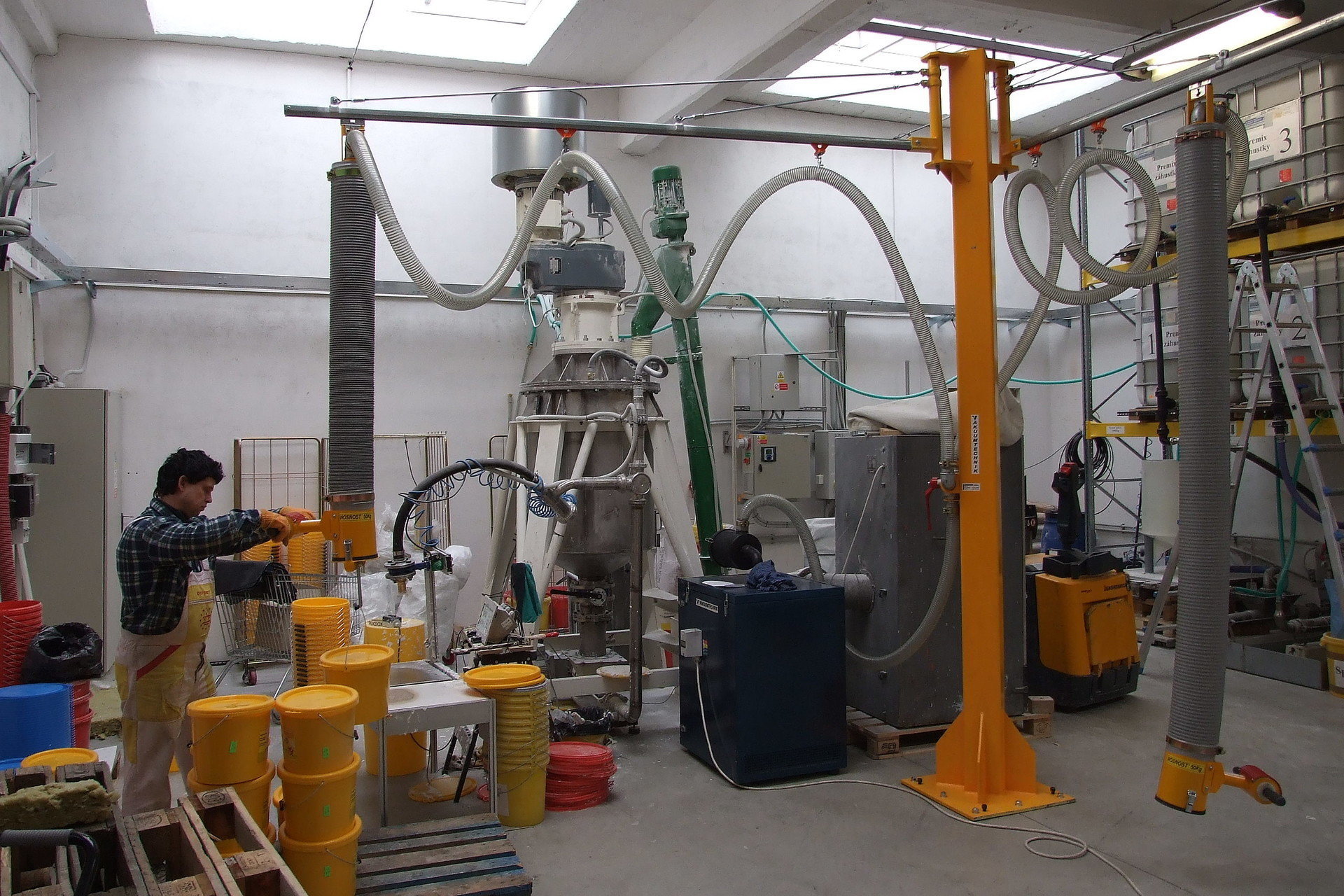

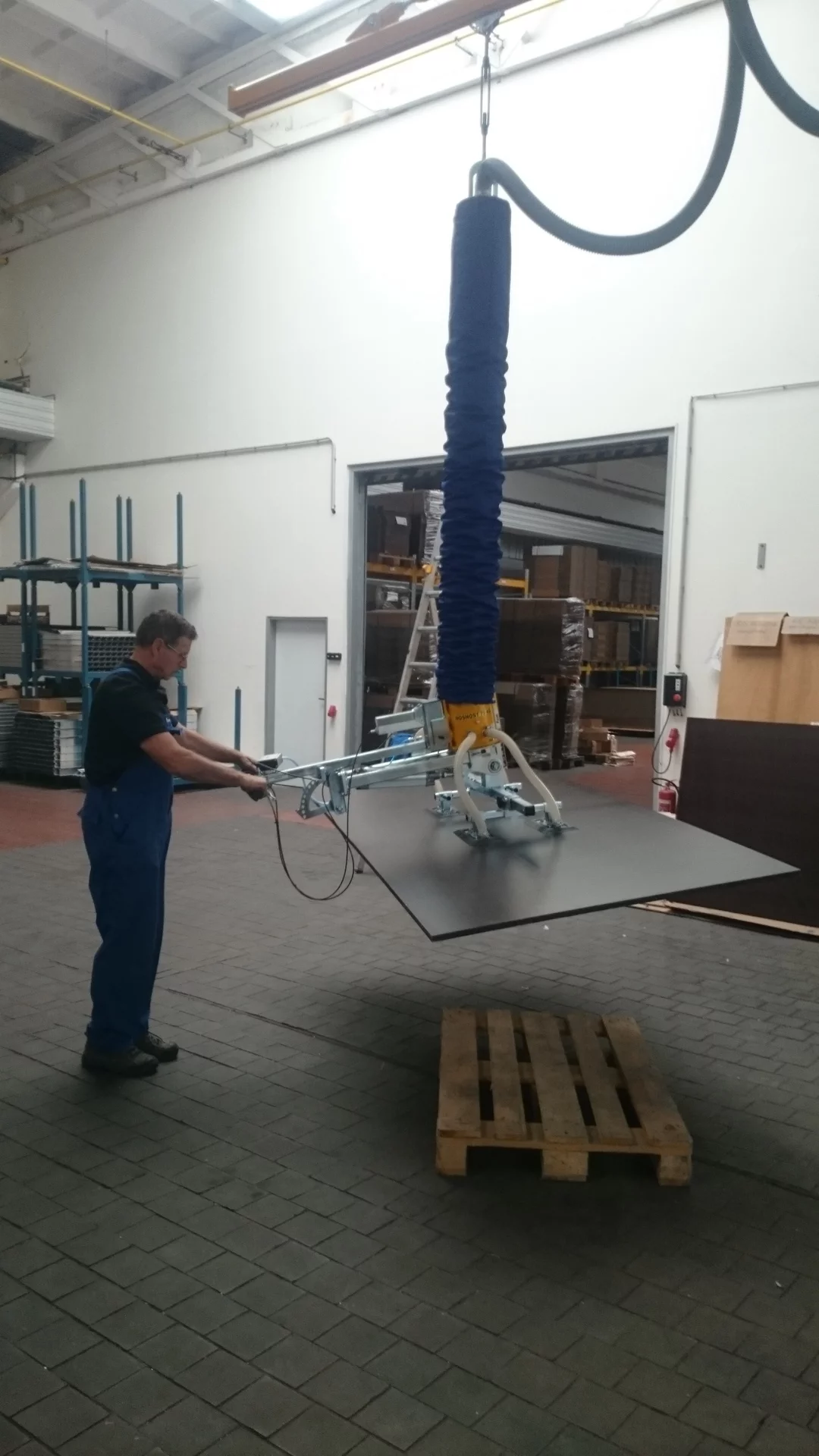

Vákuový hadicový zdvíhač VHZ Classic je správna odpoveď pre Vaše potreby ak potrebujete zdvíhať a manipulovať bremeno rýchlo a jednoducho. Jeho prednosťou je jedno médium, ktoré je zodpovedné za uchopenie a zdvíhanie bremena. Je to vákuum. Nie je potrebný žiadny elektrický kladkostroj, pneumatický alebo hydraulický valec. Obsluha reguluje zdvih a spúšťanie bremena cez ovládaciu rukoväť. Zvyšovaním vákua v systéme je bremeno zdvíhané a znižovaním vákua v systéme je bremeno spúšťané.
Vákuový hadicový zdvíhač VHZ Classic

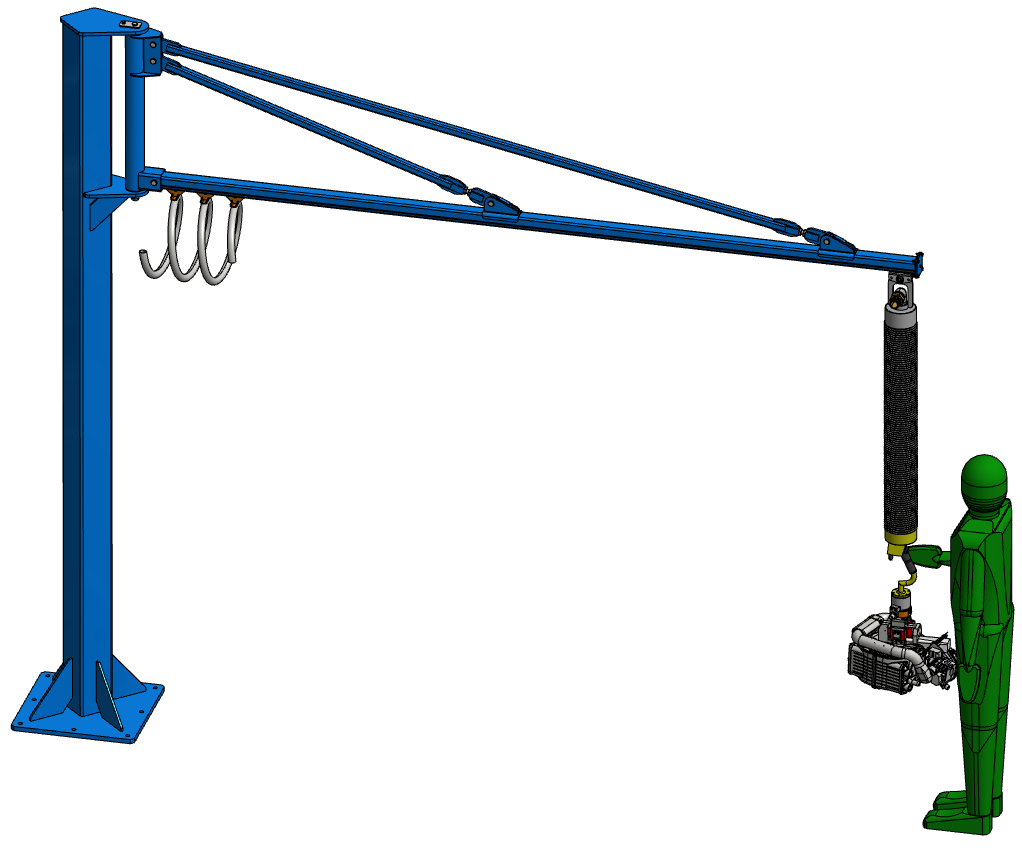

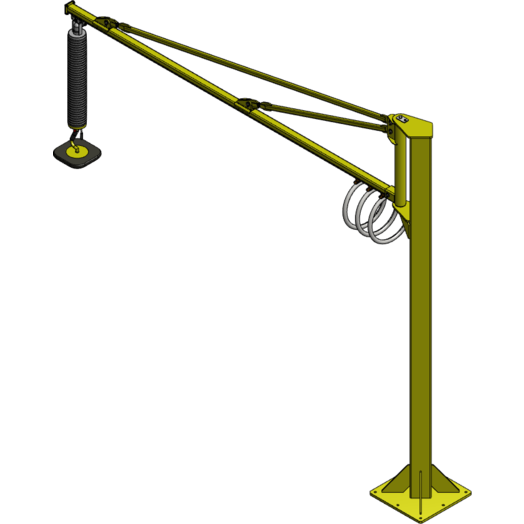

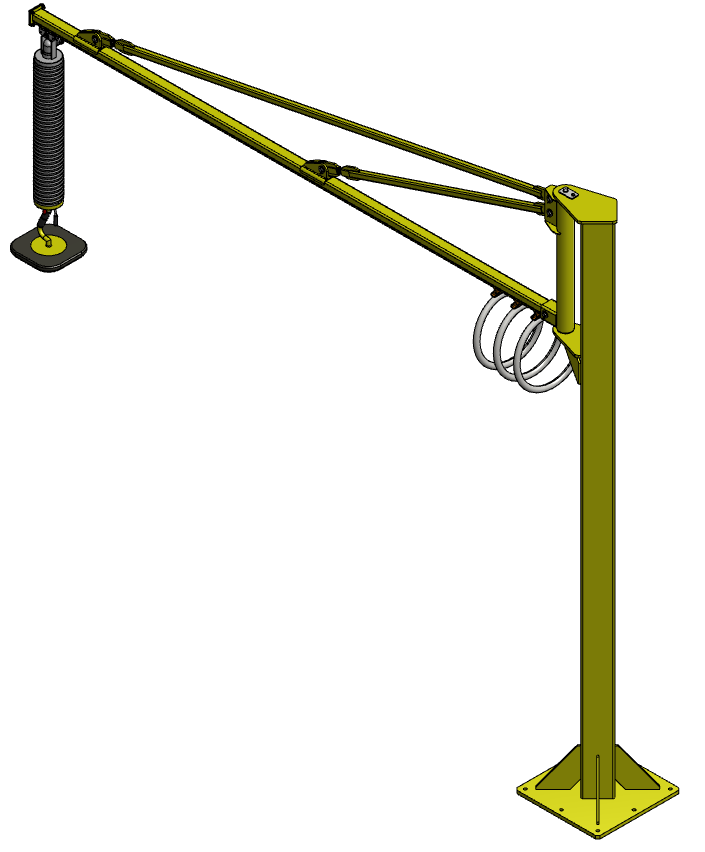

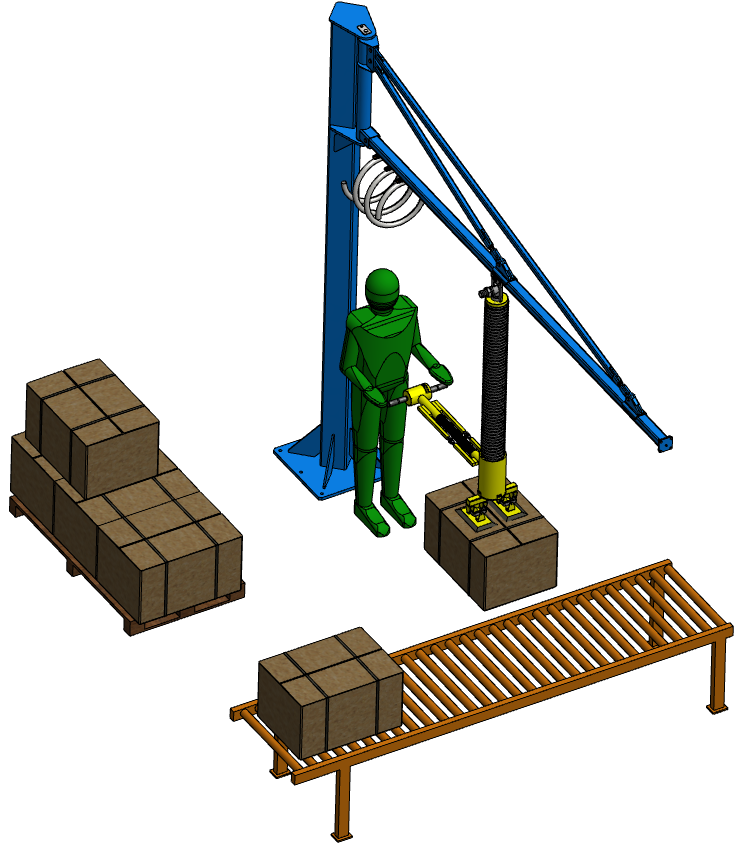

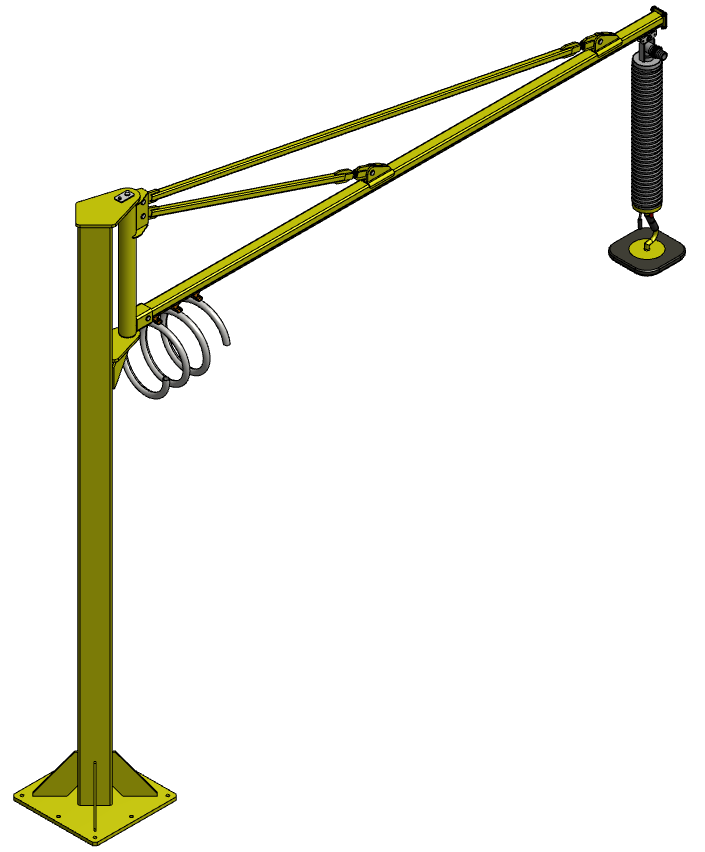

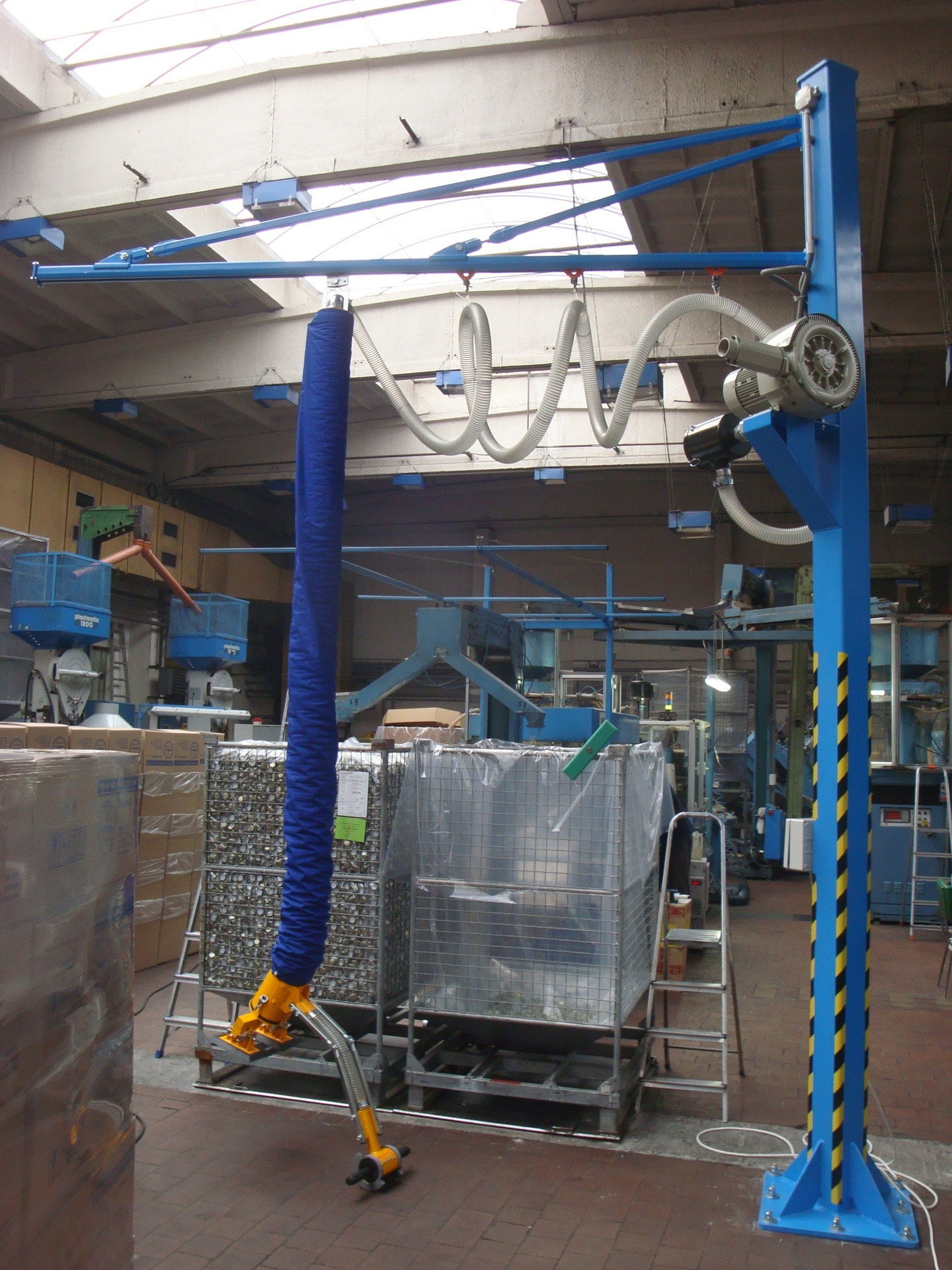

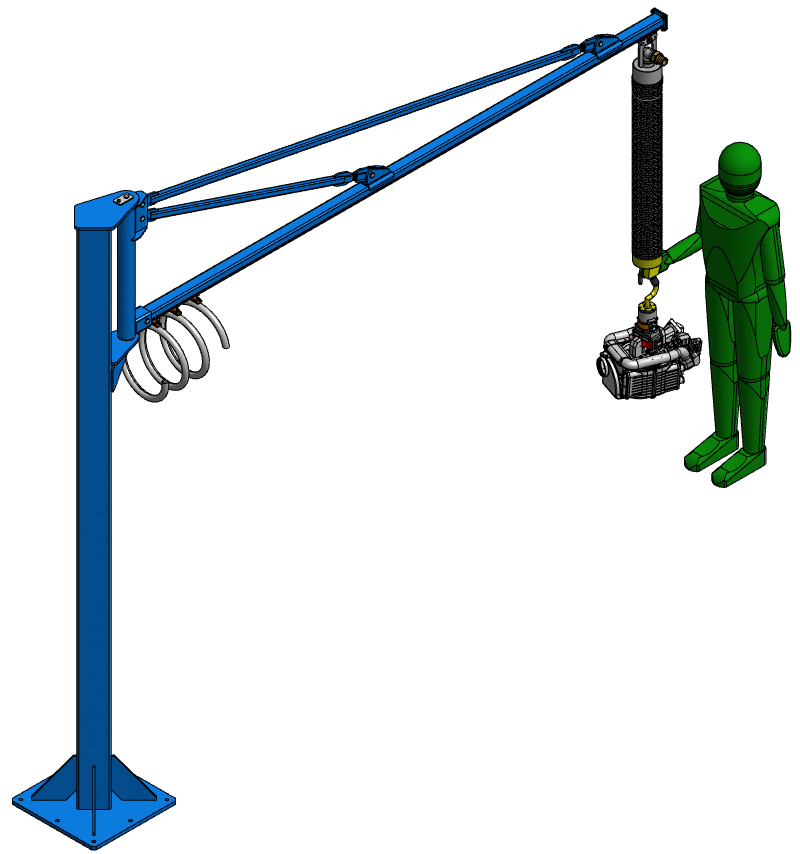

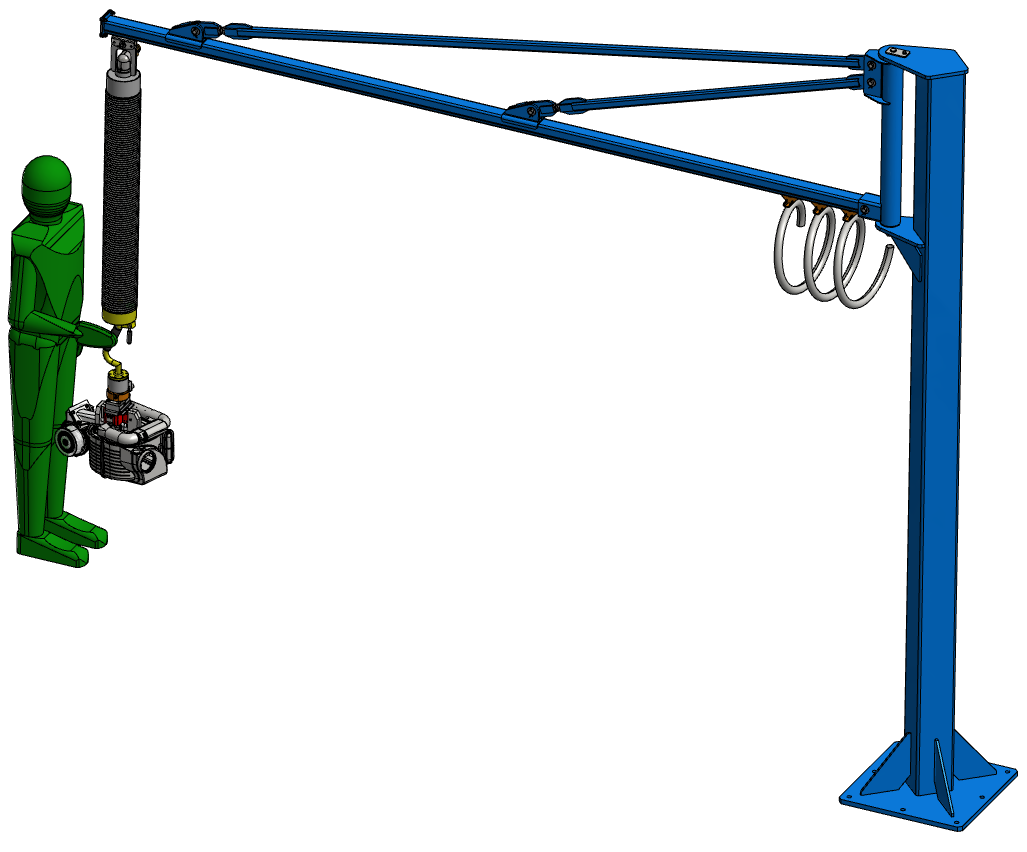

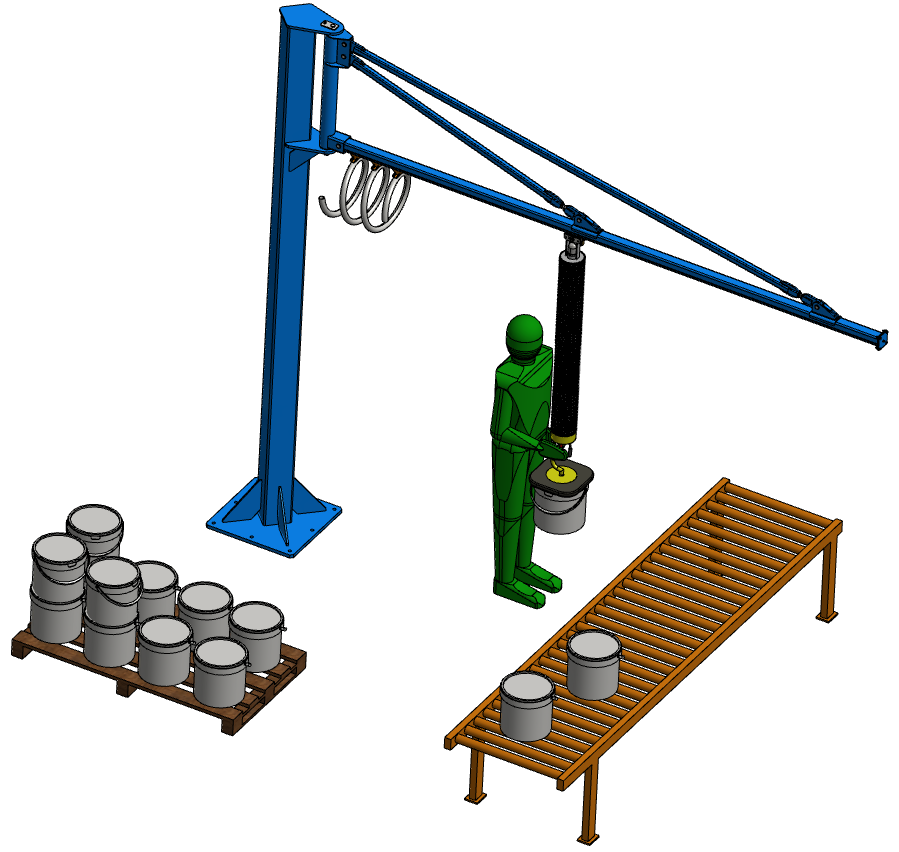

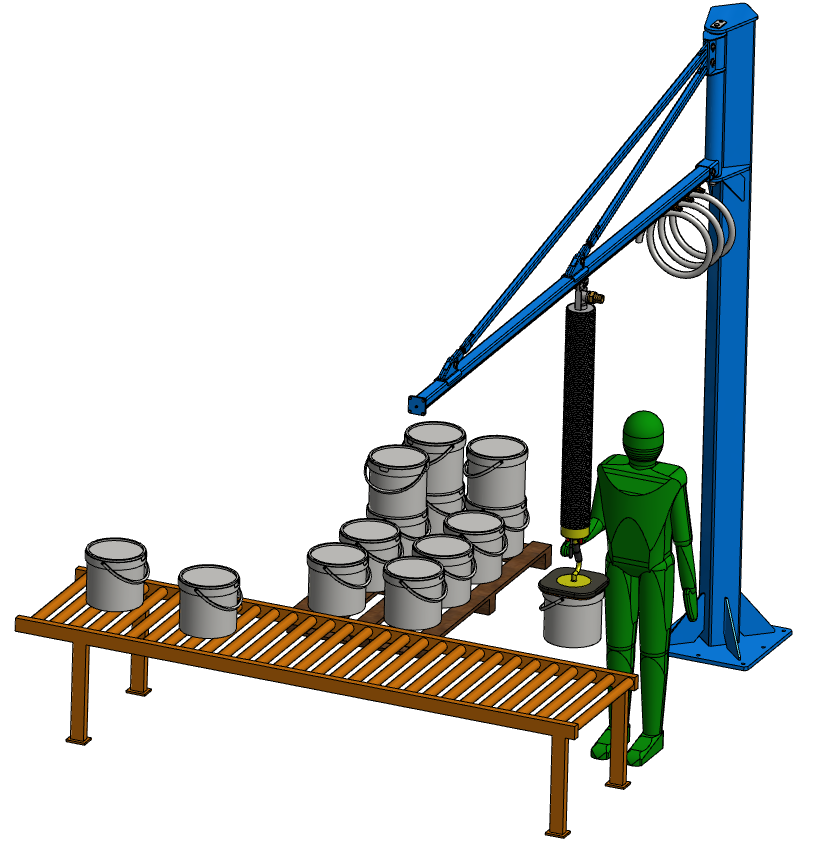

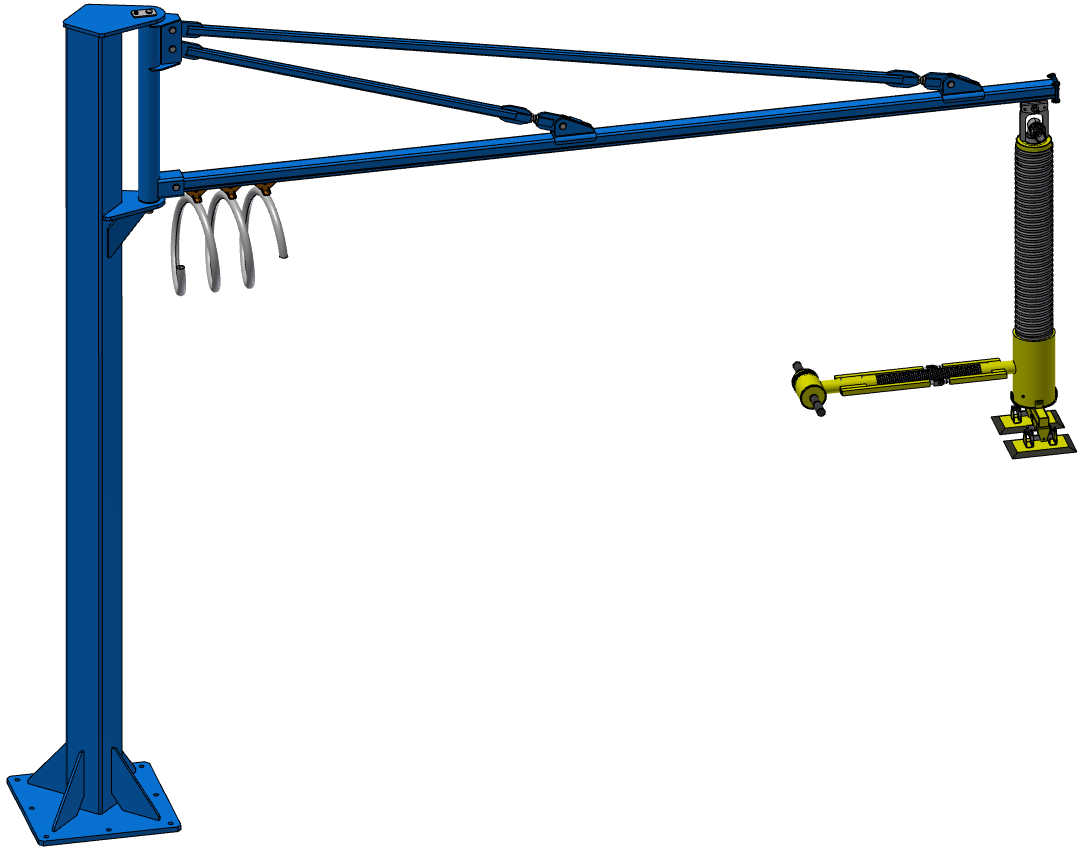

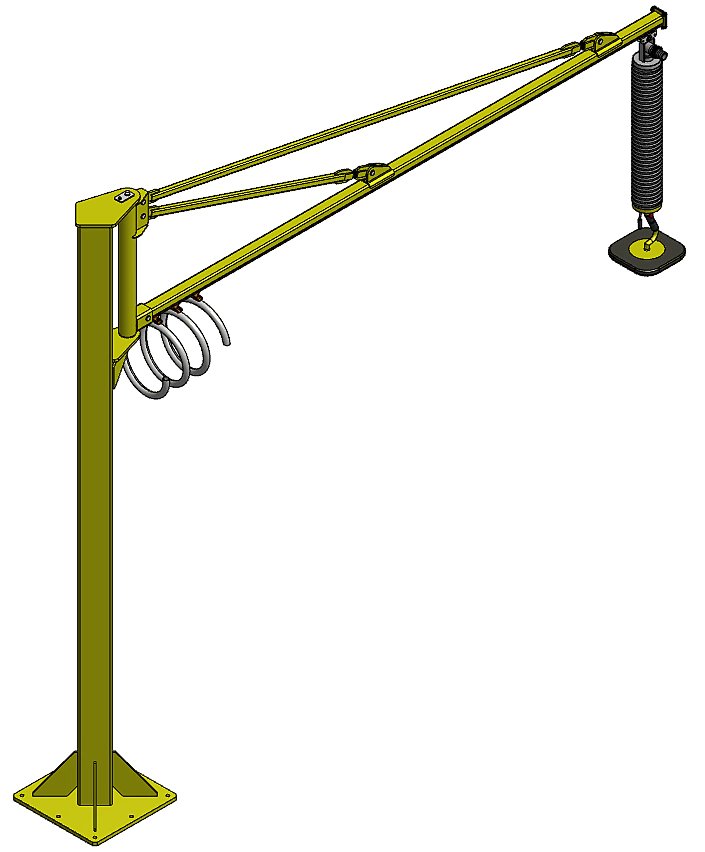

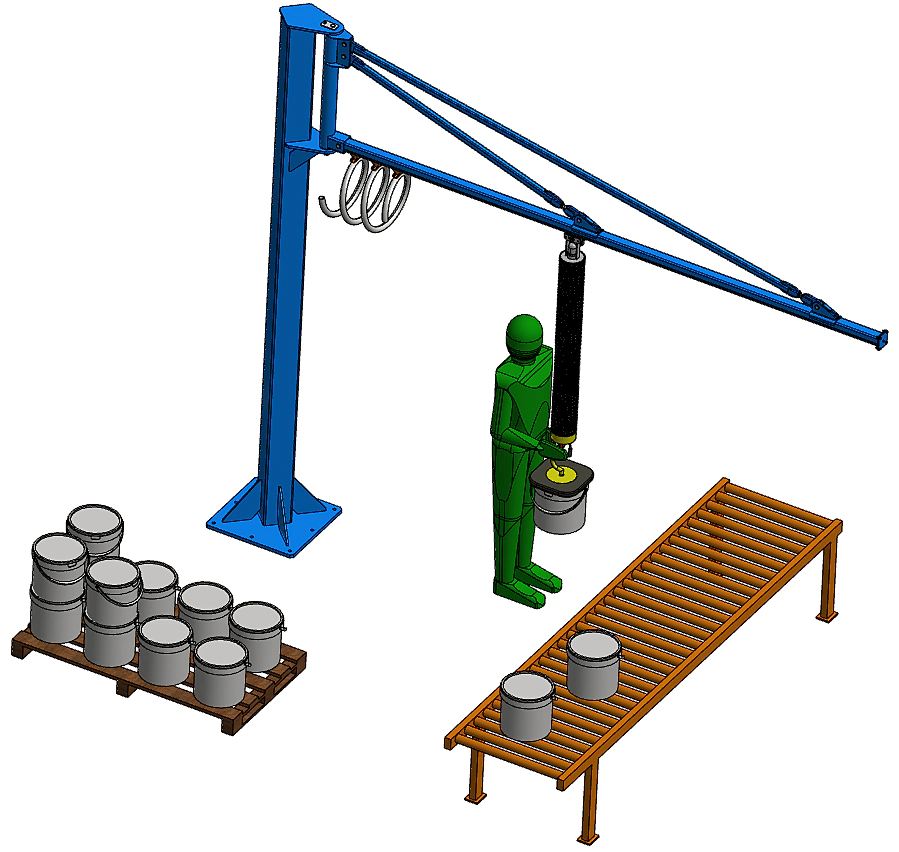

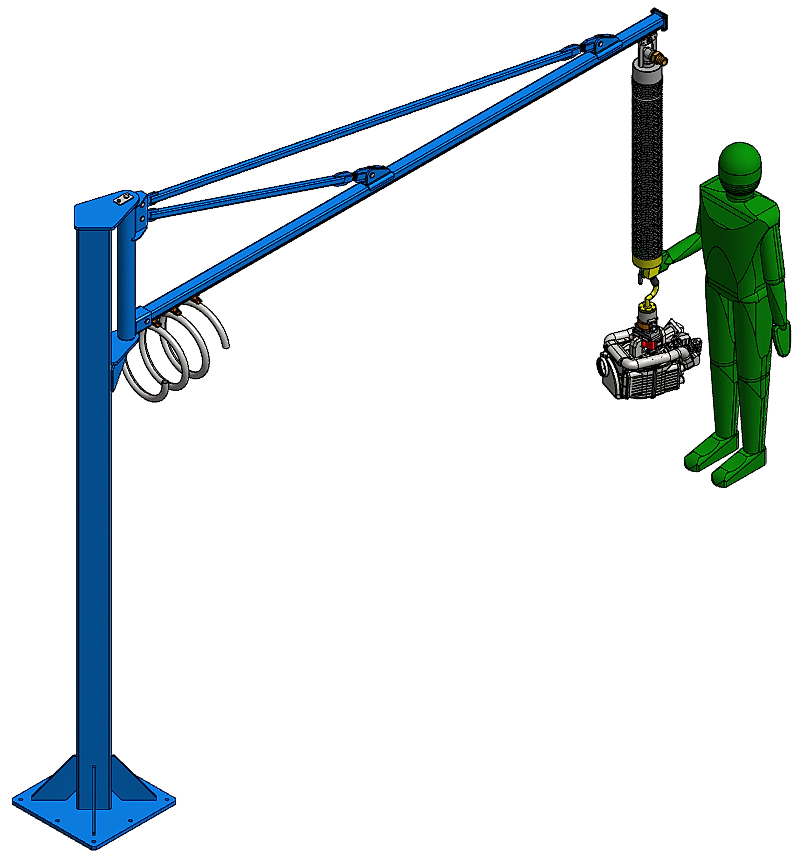

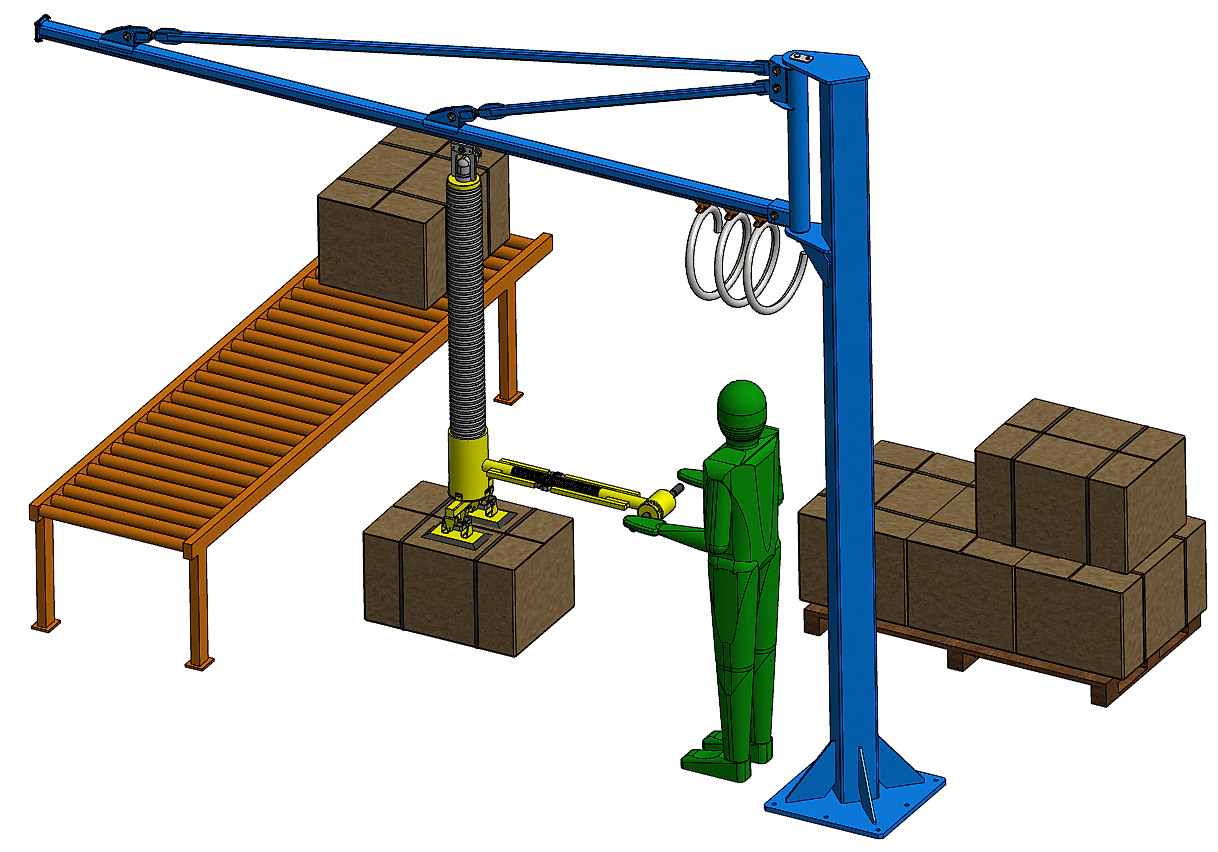

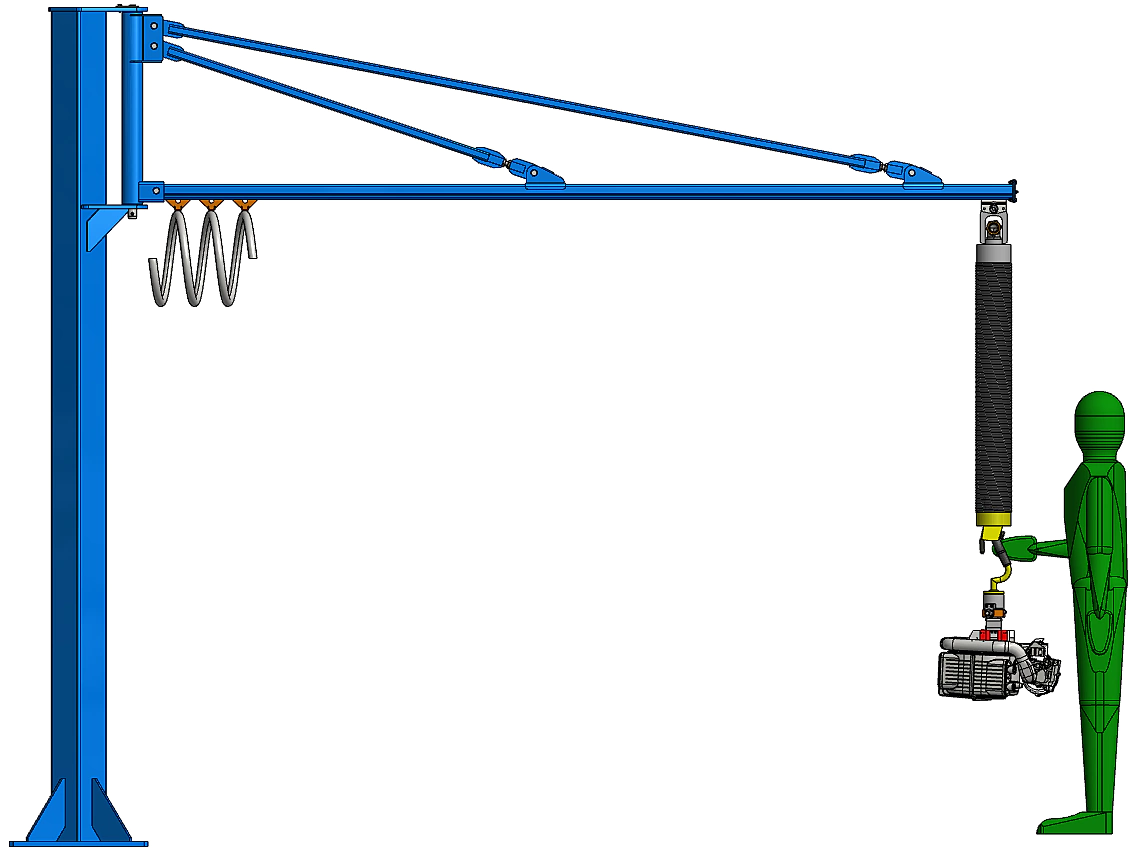

Vákuový hadicový zdvíhač VHZ Basic je univerzálny manipulačný systém so stĺpovou konštrukcio, s ľahkým ručným otáčaním, pojazdom a jednoduchým ovládaním.
Využitie:

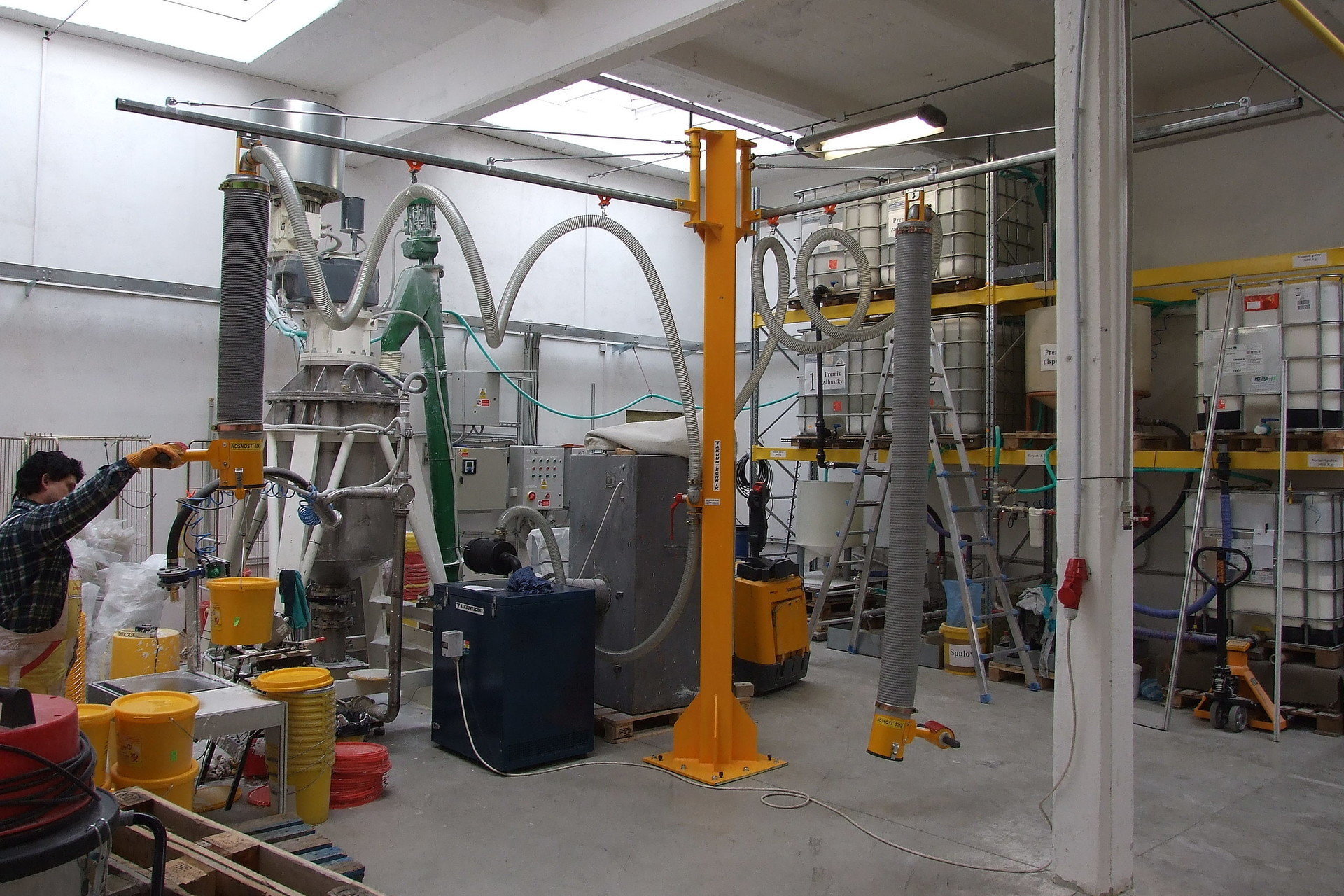

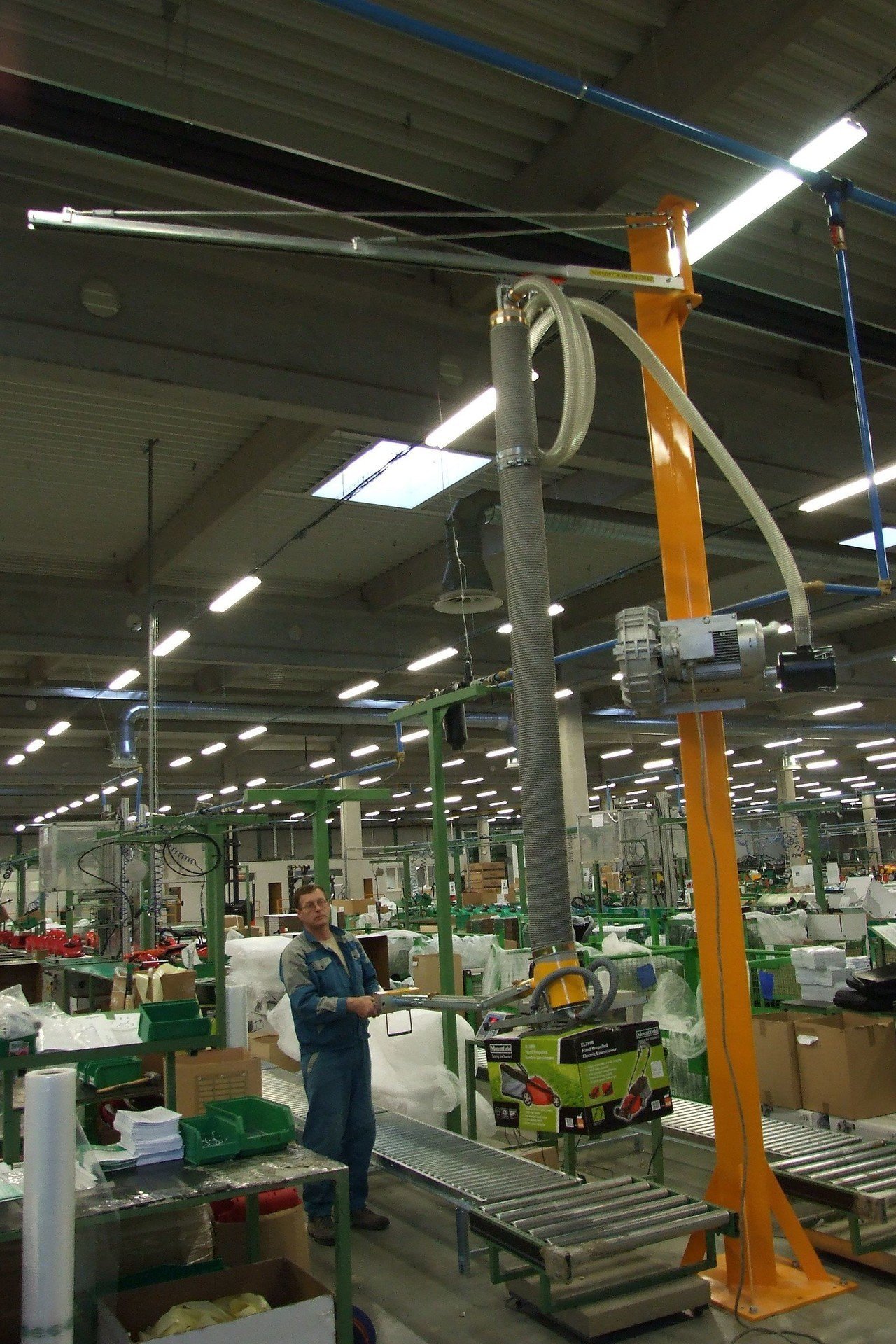

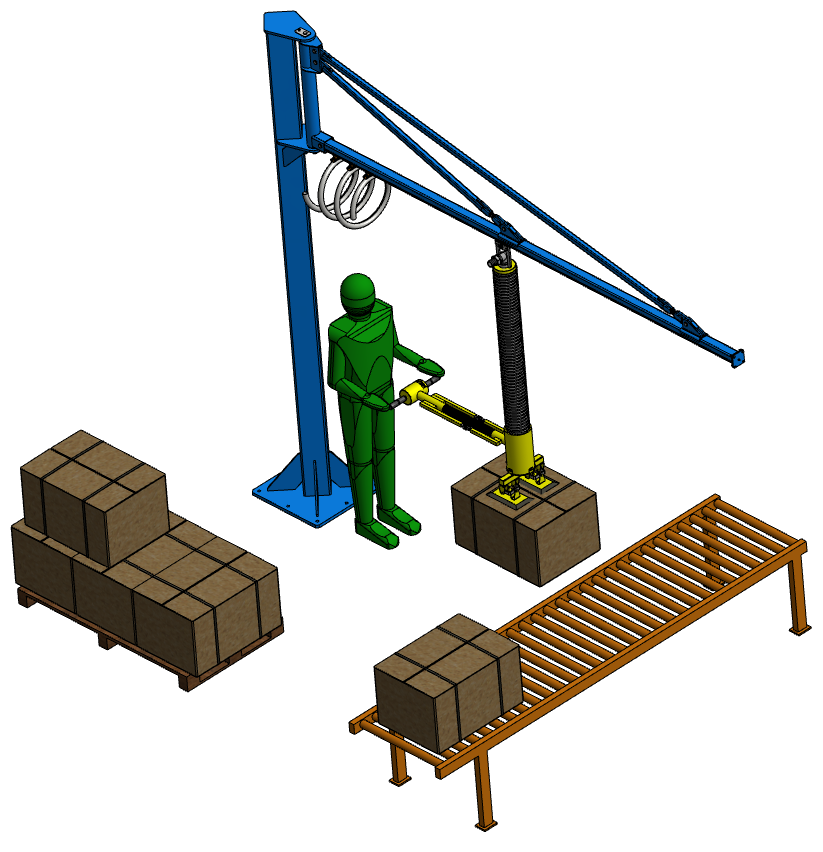

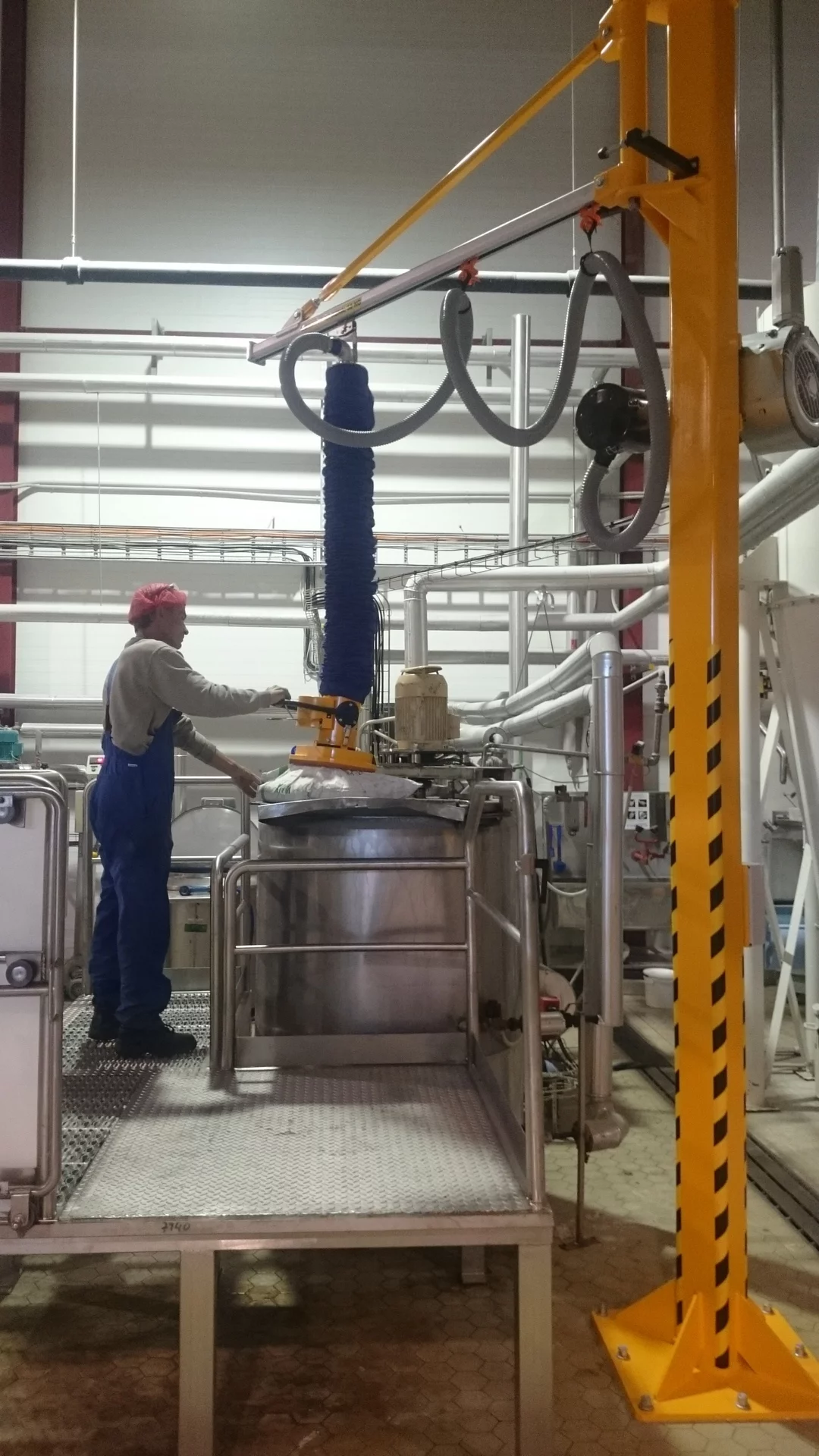

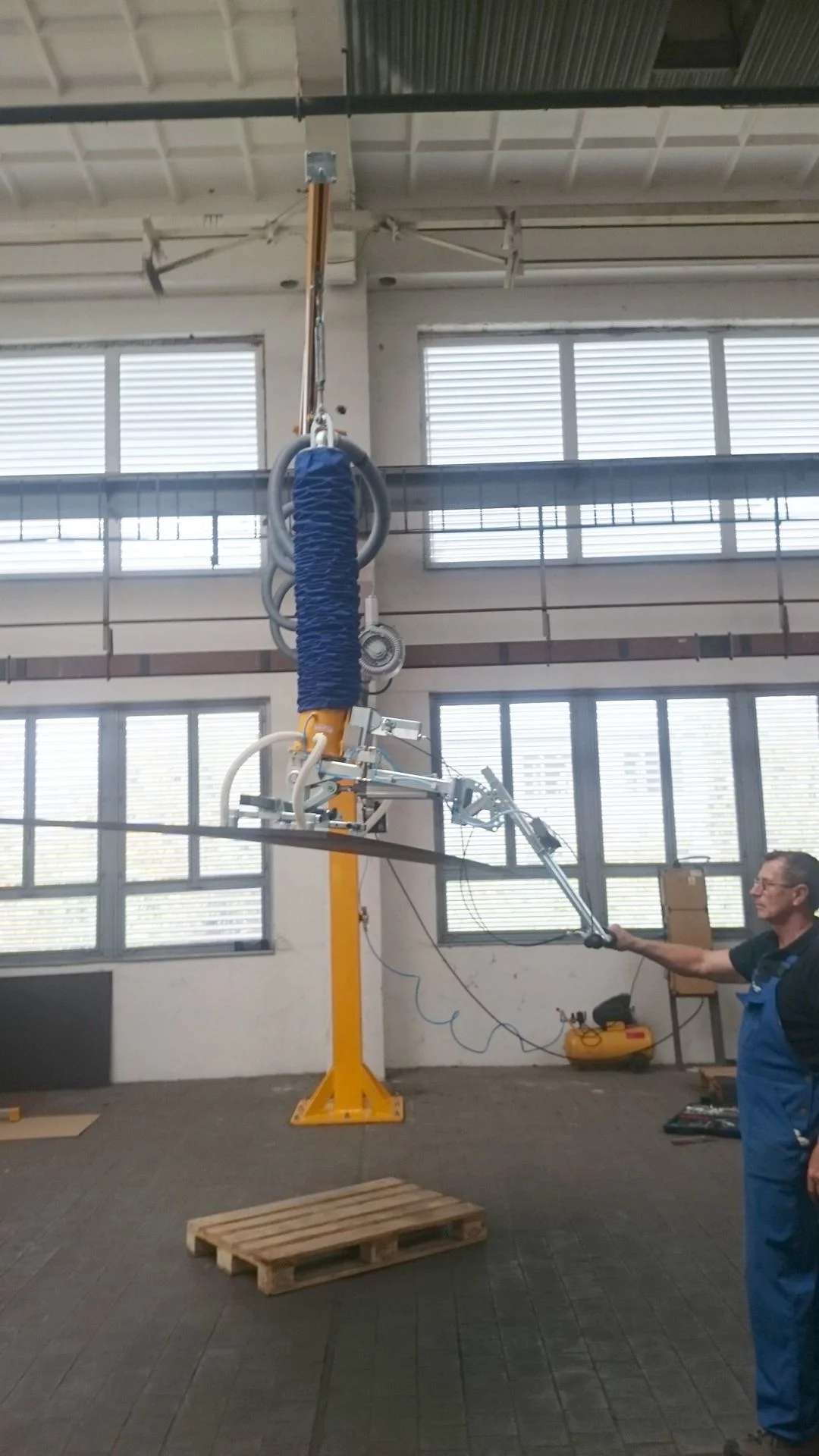

Vákuový hadicový zdvíhač VHZ Basic je univerzálny manipulačný systém s jednoduchým ovládaním, ktorý sa inštaluje do betónovej podlahy v hale užívateľa. Zariadenie umožňuje uchopiť, zdvihnúť a manipulovať malé, či veľkoformátové bremená v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom vákuového hadicového zdvíhača VHZ Basic. Toto zariadenie je možné realizovať v odstupňovaných rozsahoch nosnosti od 30 kg do 150 kg.
Druhy možných manipulovaných bremien:

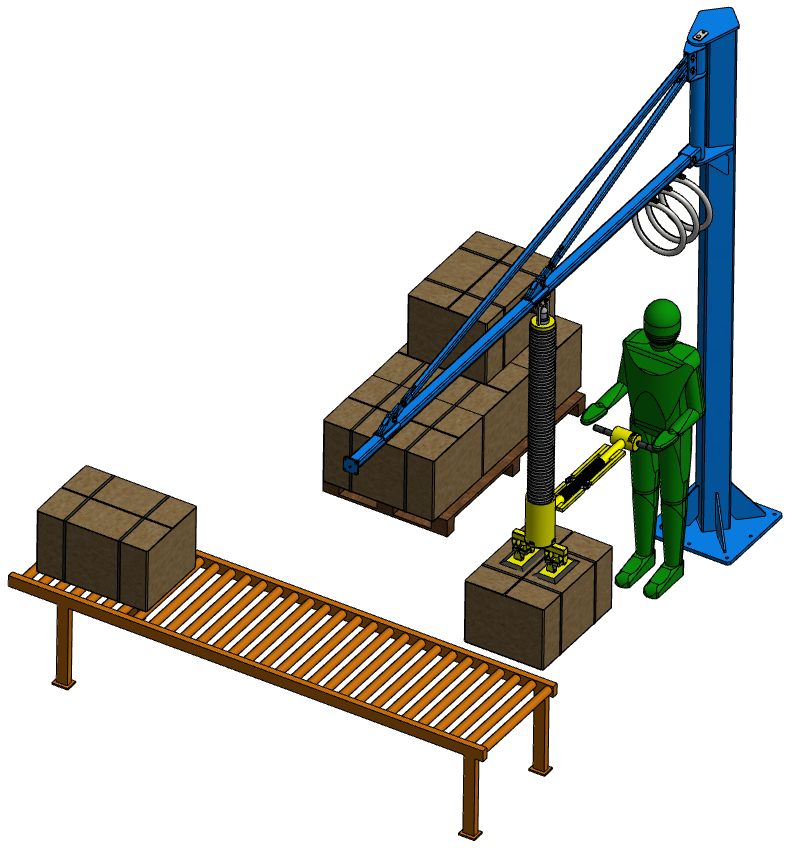

- kartónové krabice

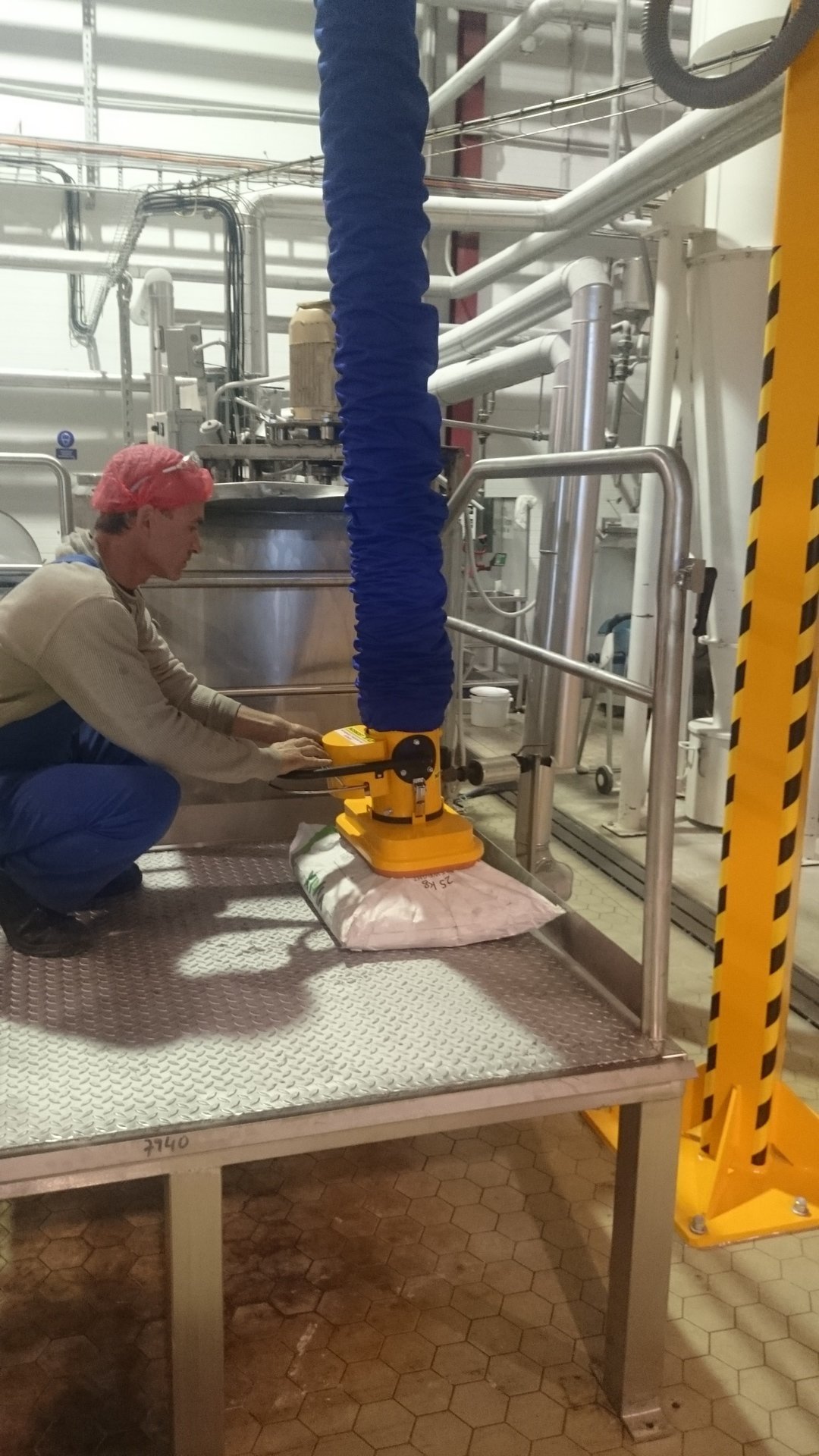

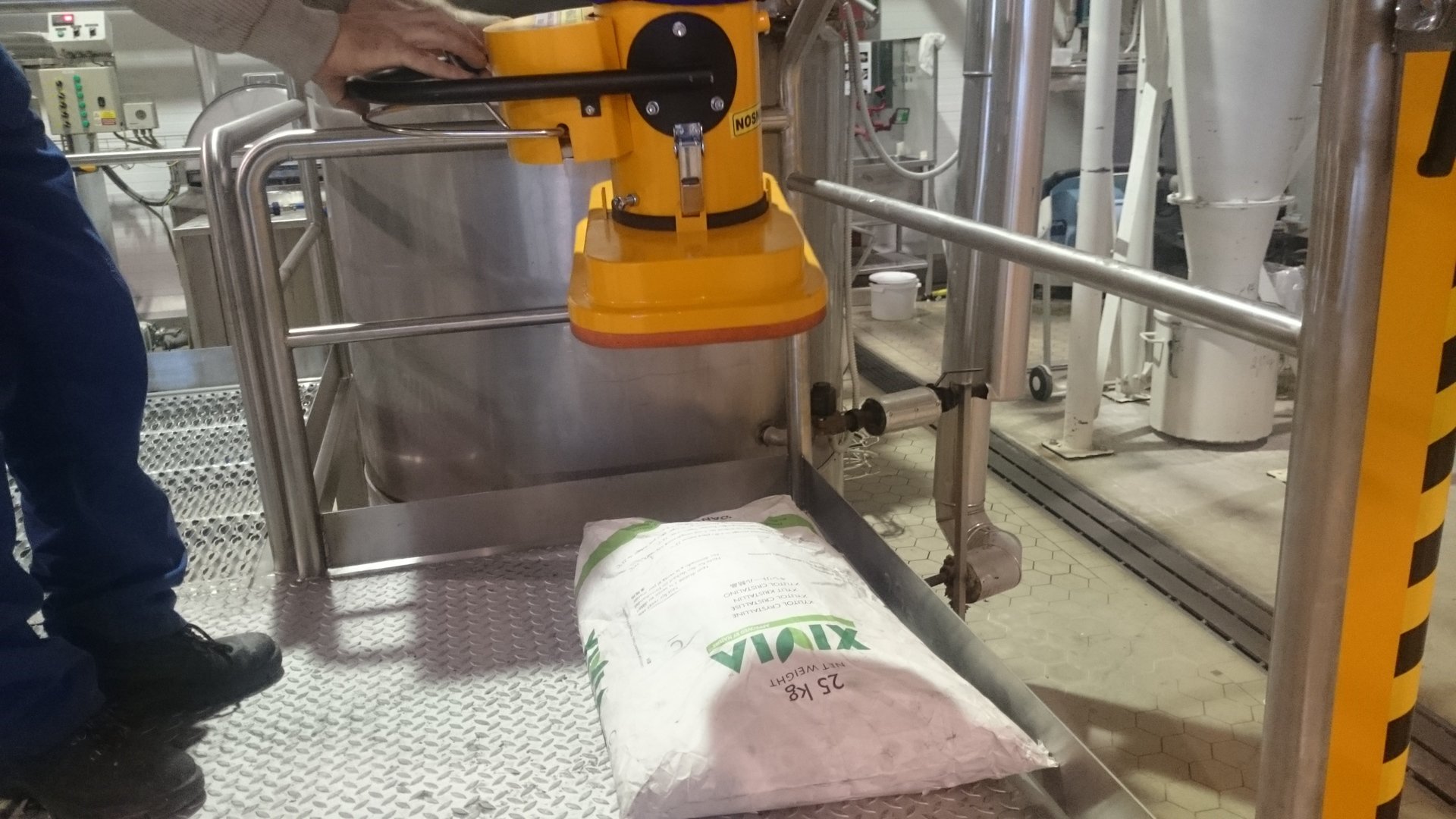

- papierové, či textilné vrecia

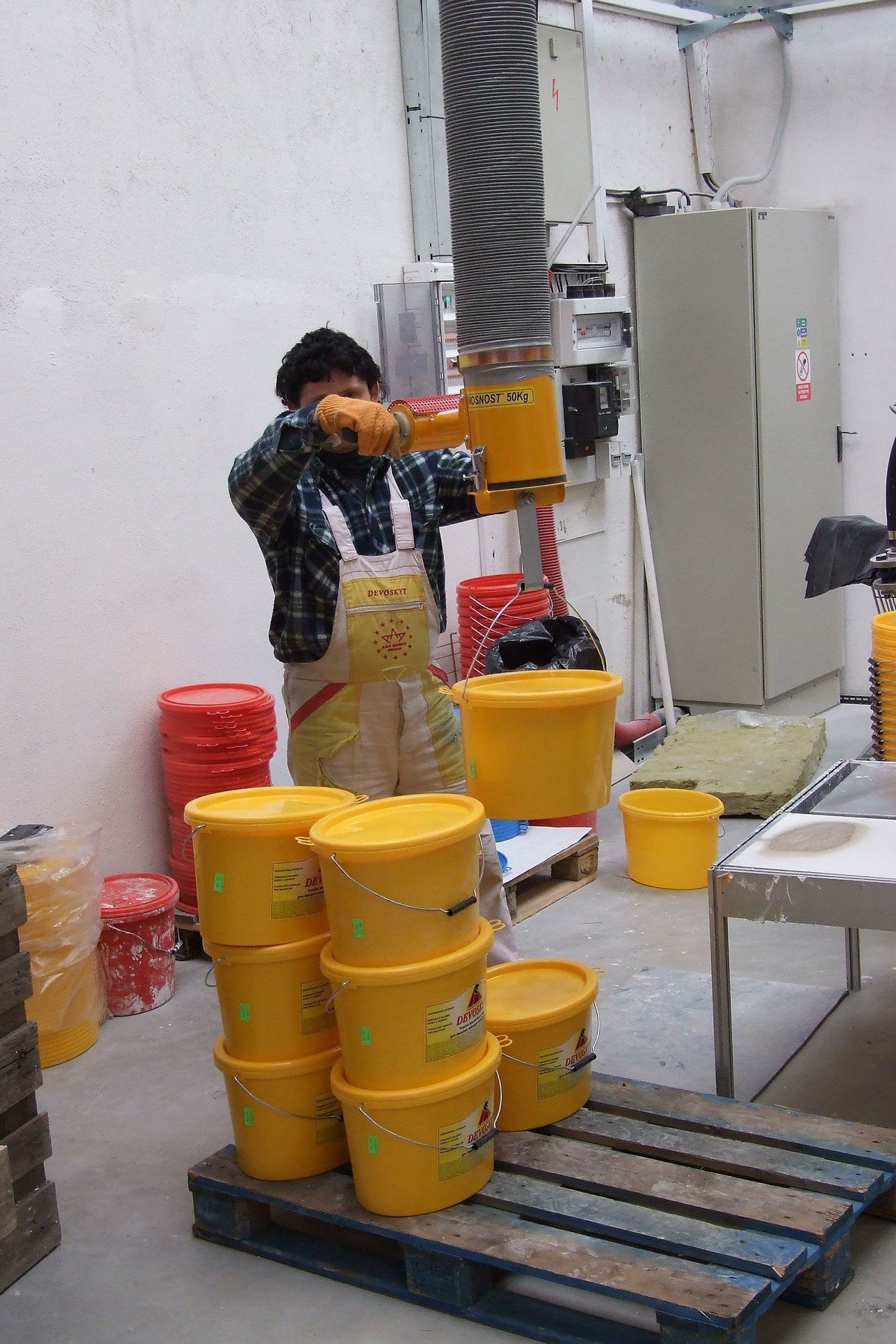

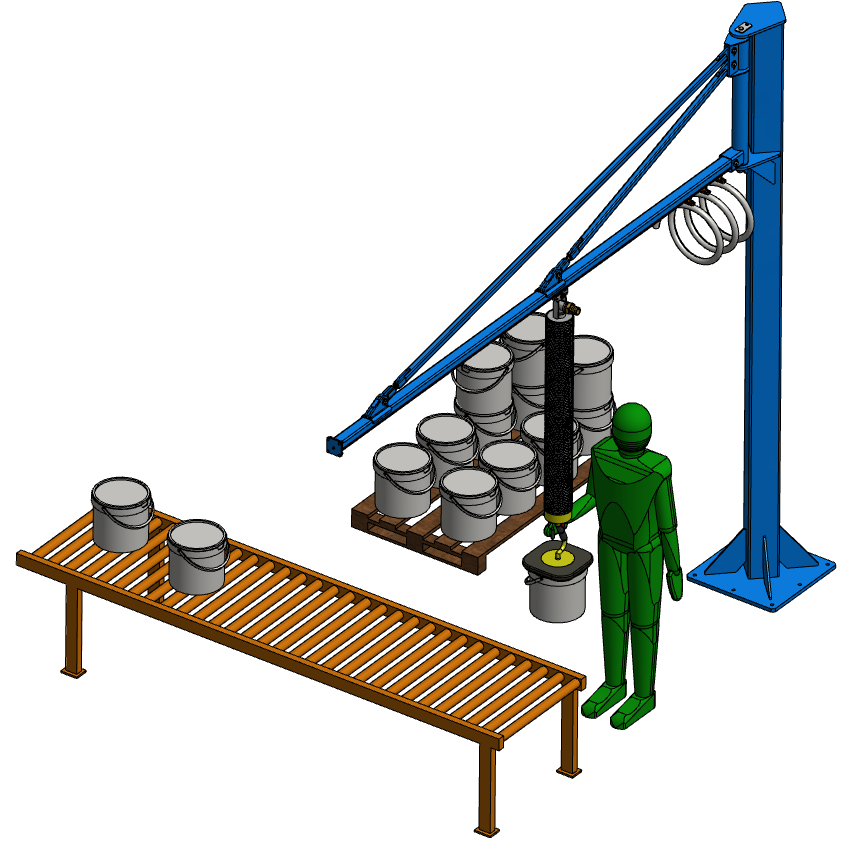

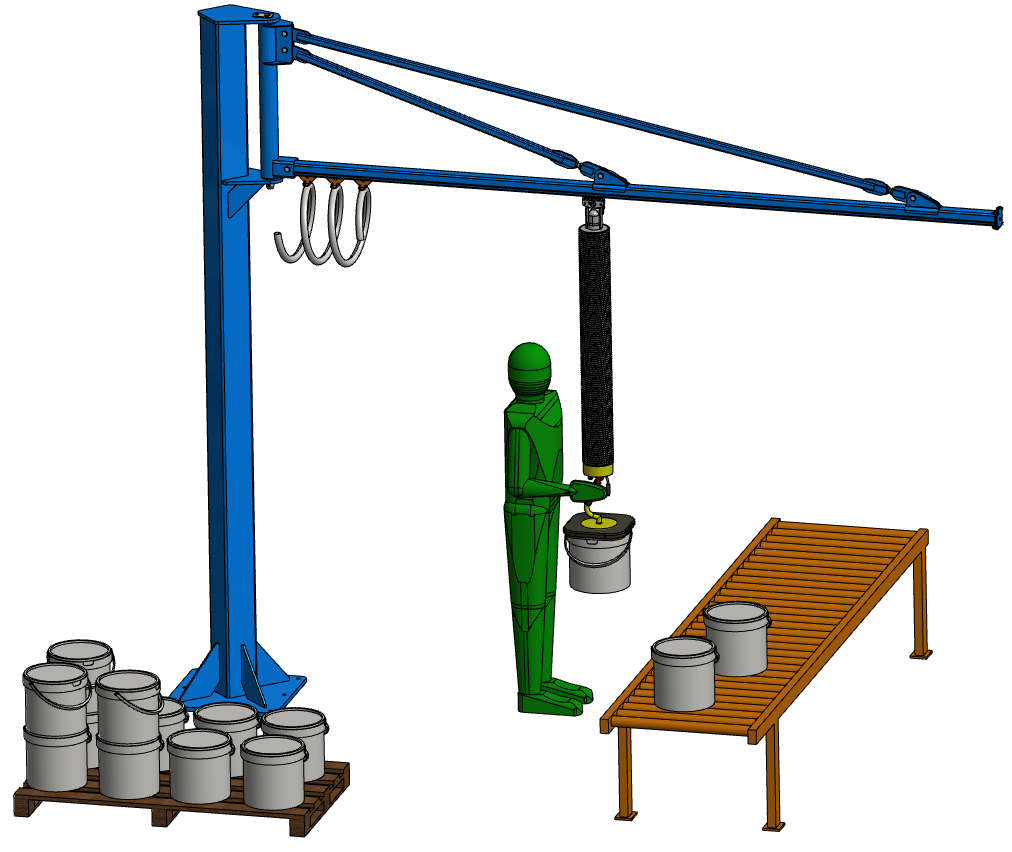

- sudy

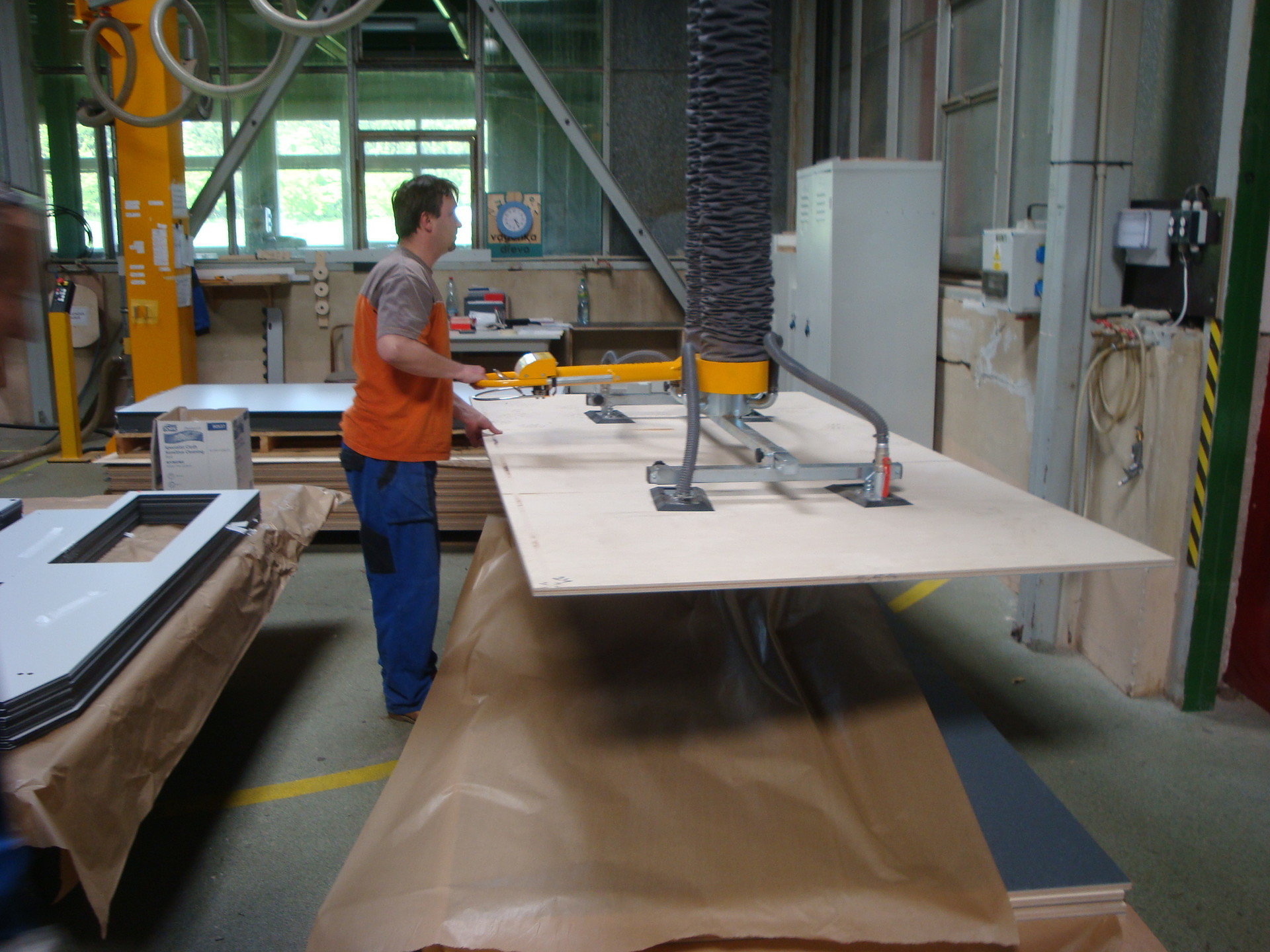

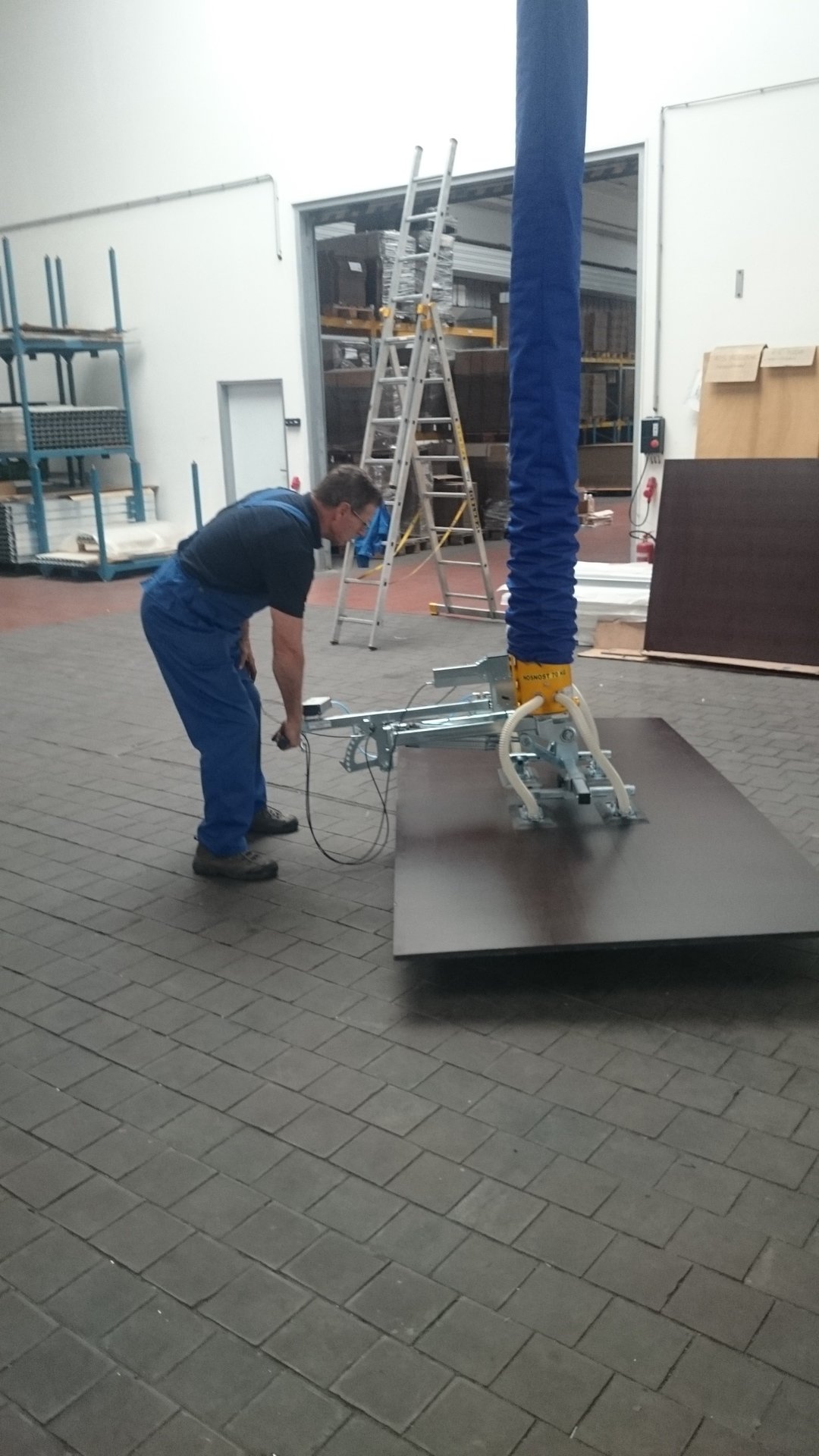

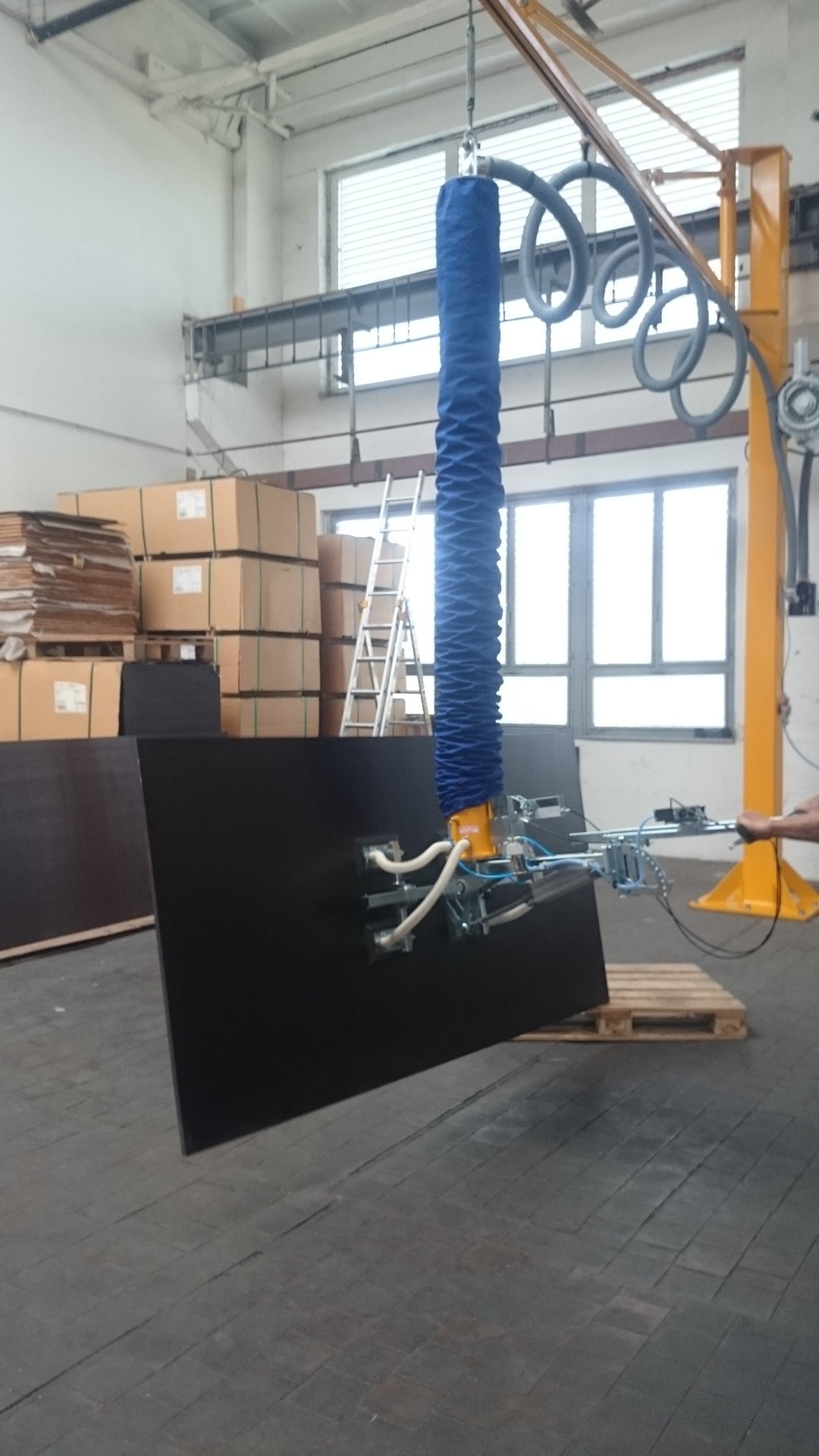

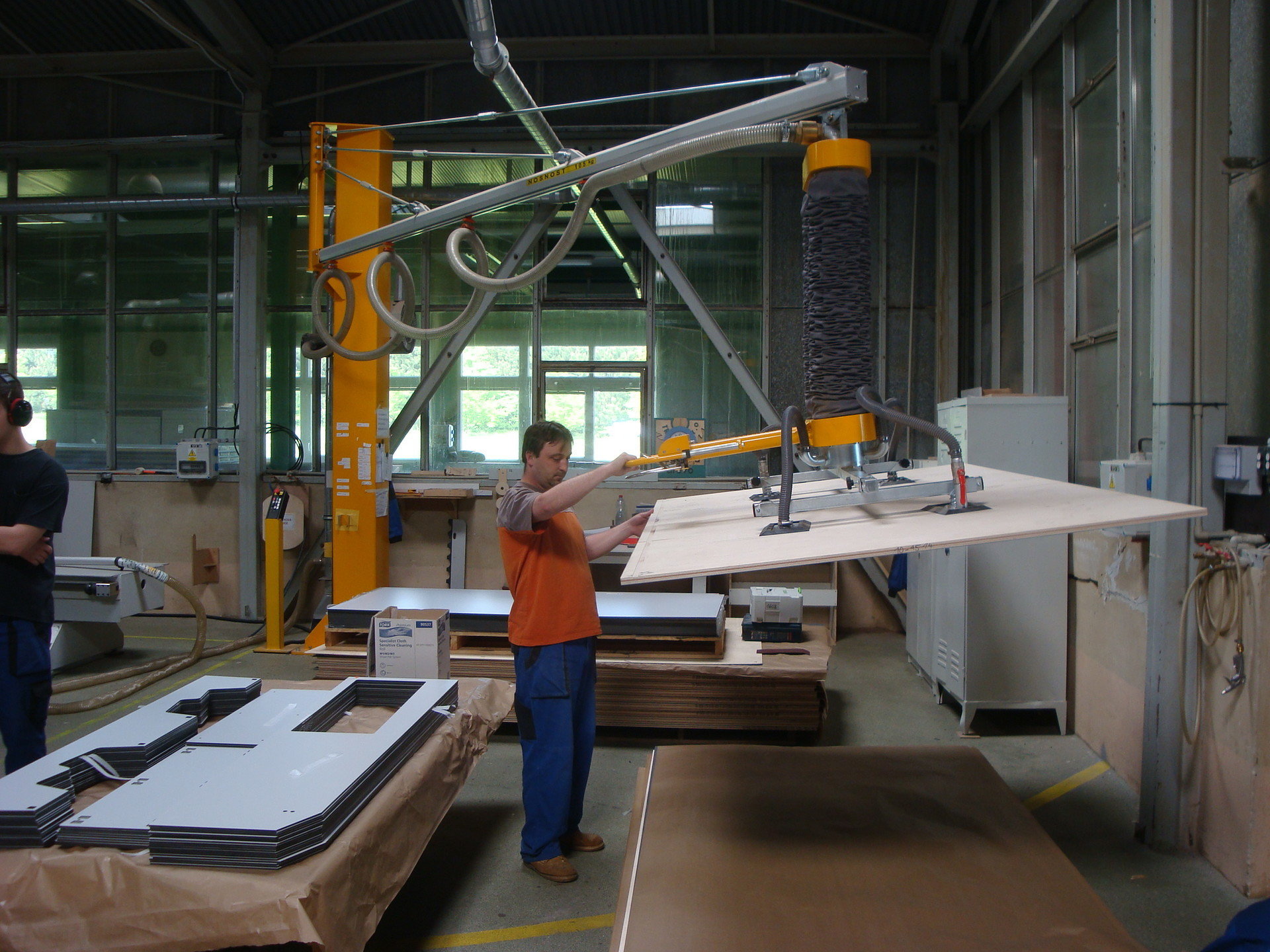

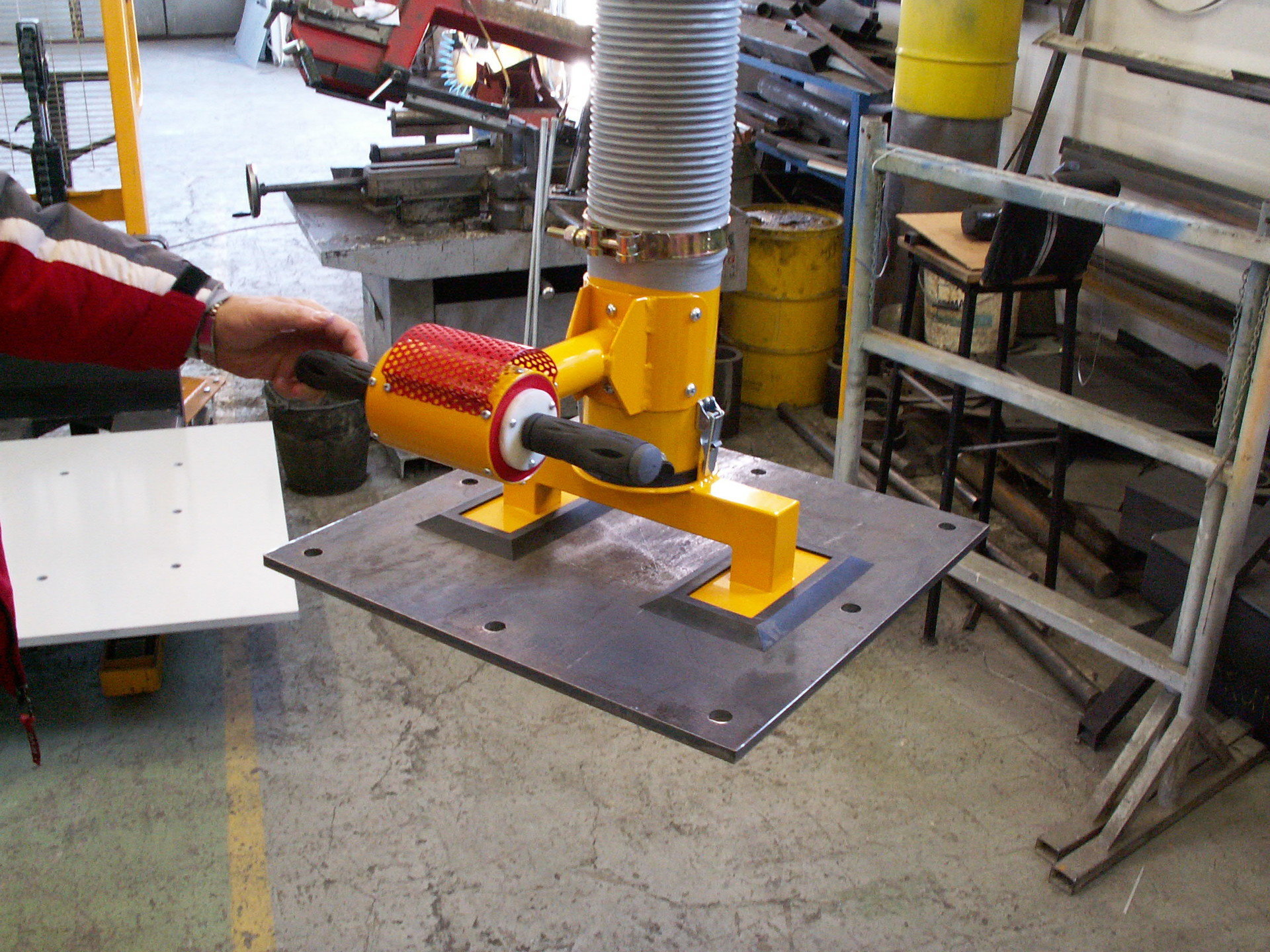

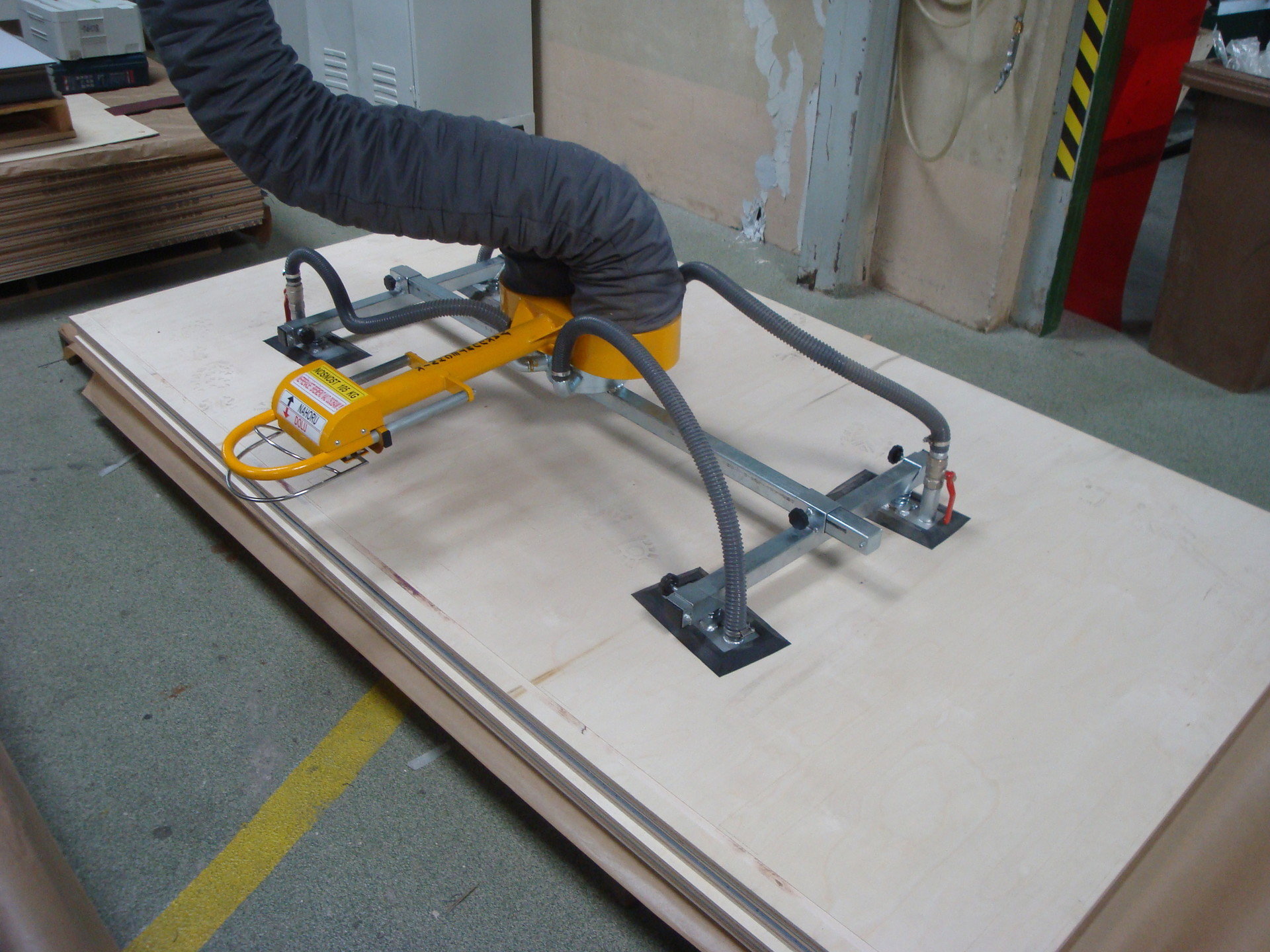

- drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

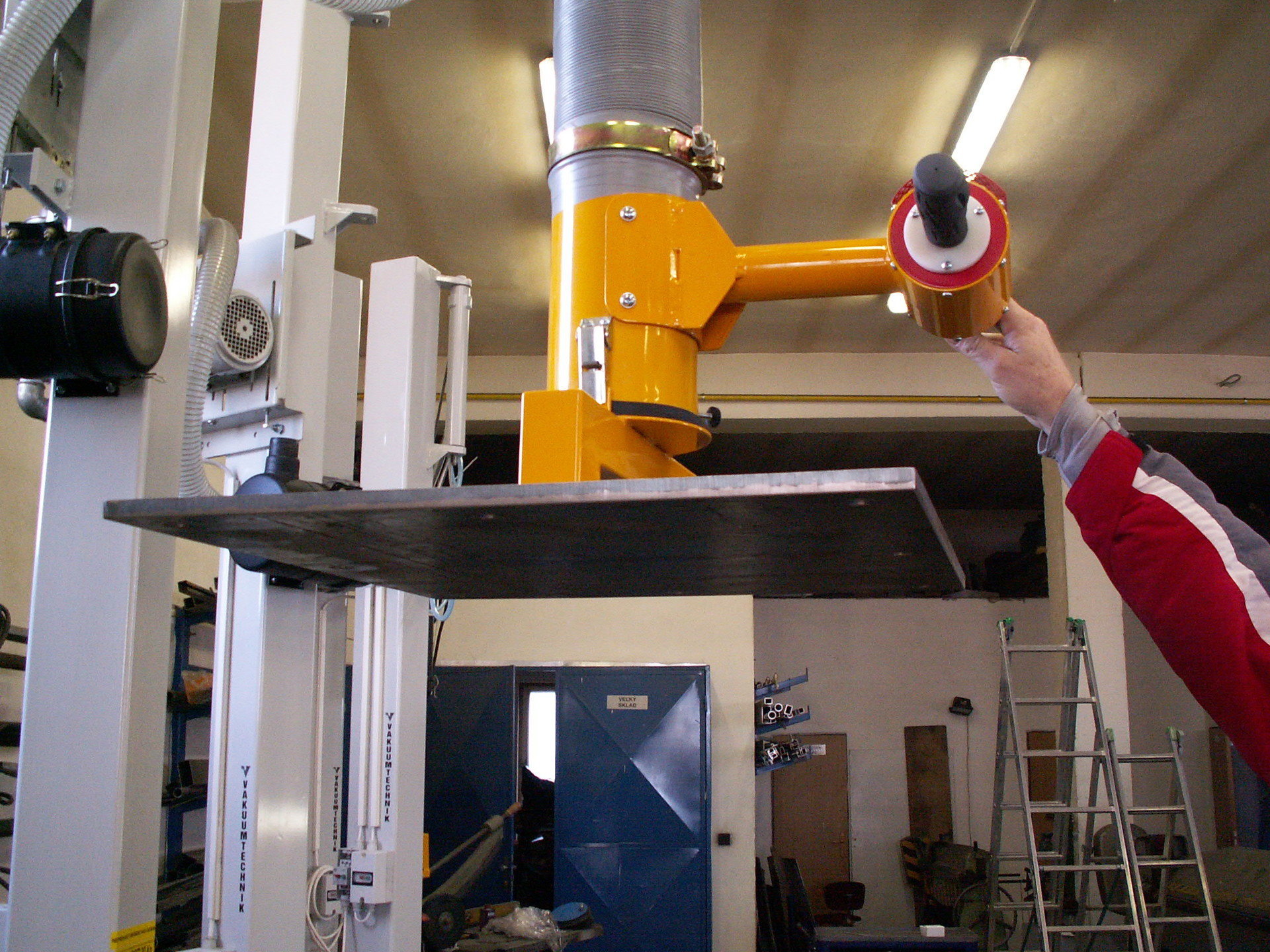

- oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
- plastové tabule a dosky
- kameň s brúseným povrchom
- sklenené tabule a dosky
Benefity:
- Spoľahlivý - zaručuje vysokú spoľahlivosť a minimálnu údržbu
- Bezpečný - v každej situácii zaručene bezpečný

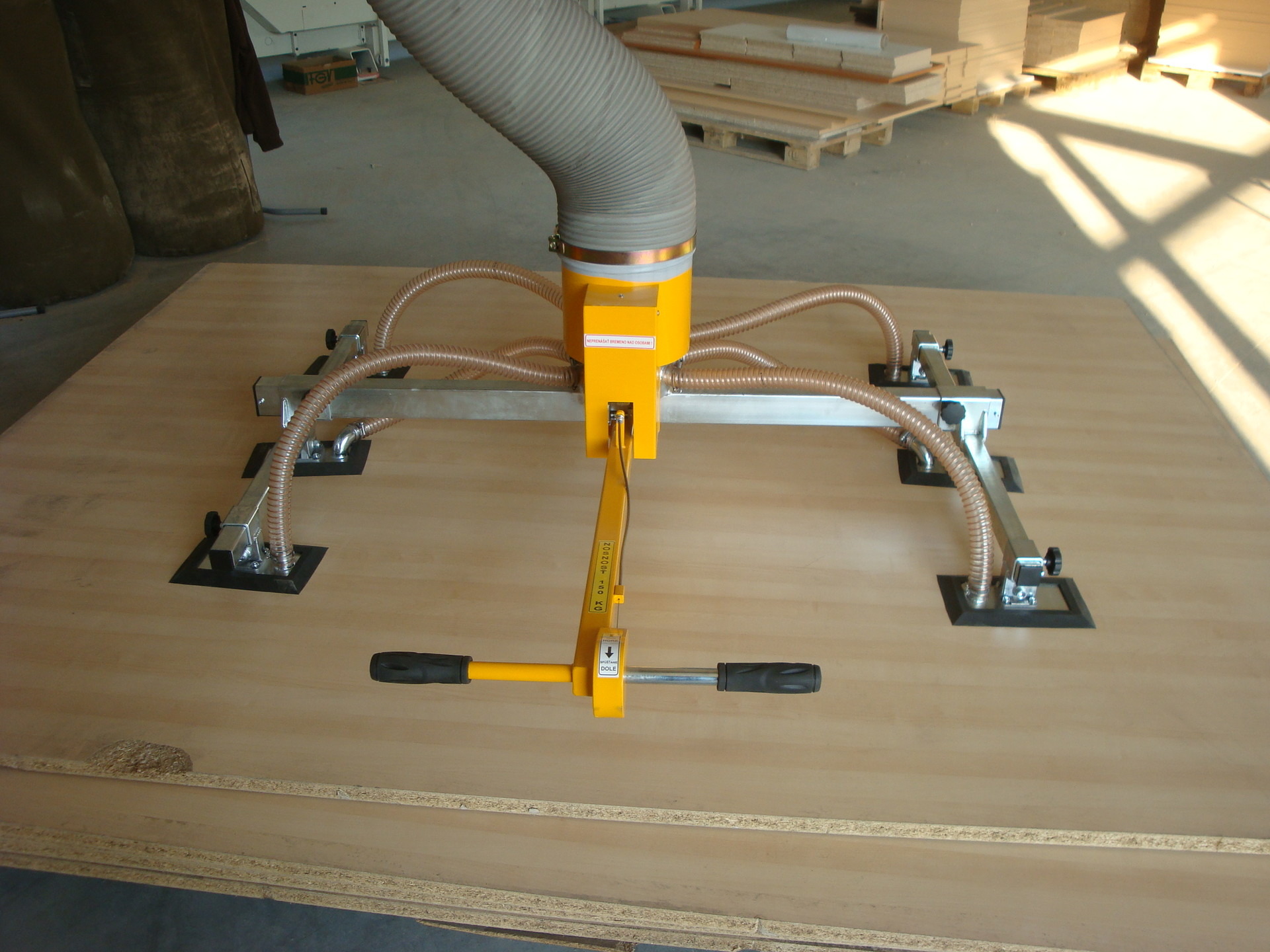

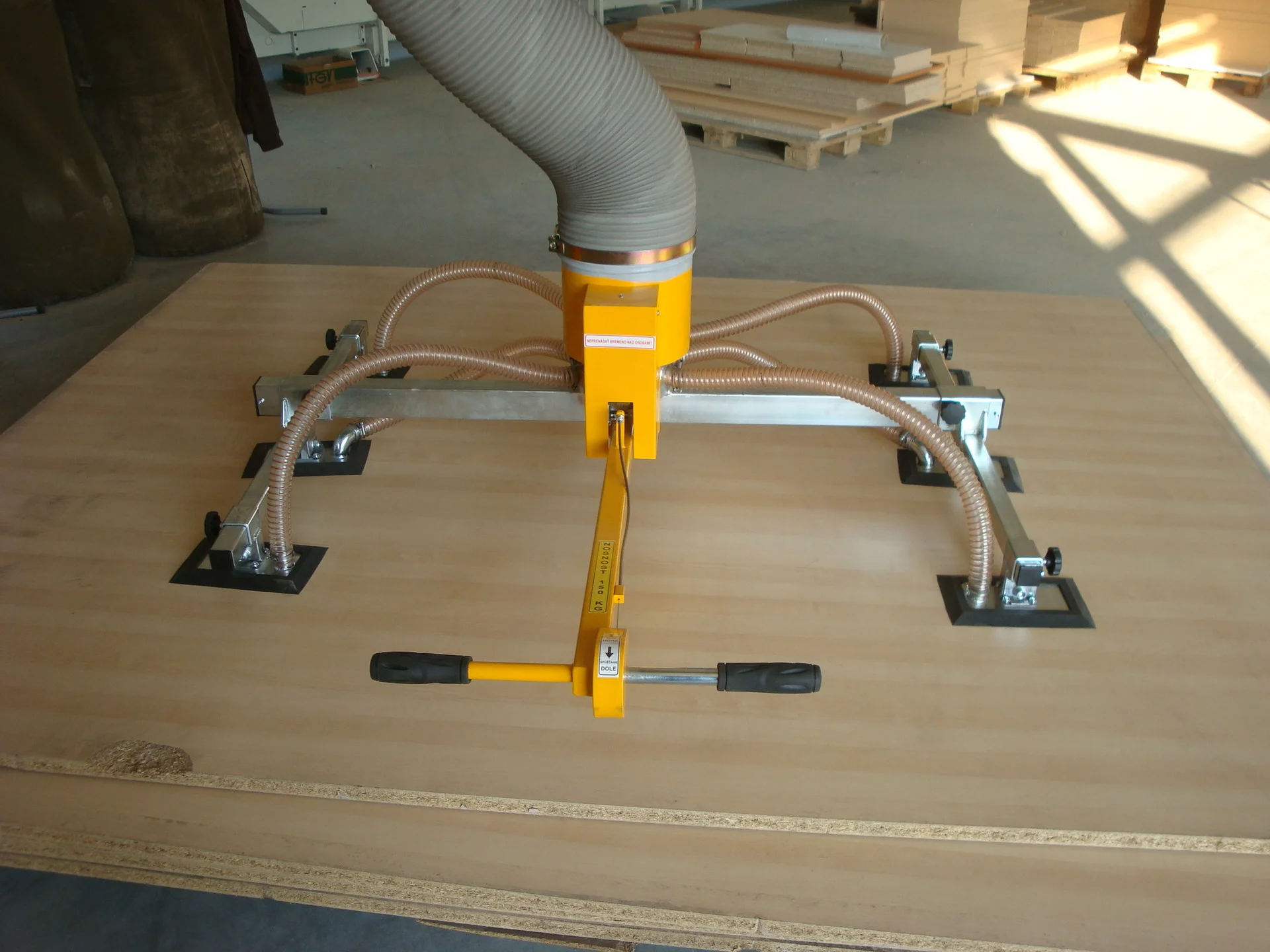

- Variabilný - je možné dodať s rôznymi koncovými vákuovými, či mechanickými nástrojmi na uchopenie bremena
- Účelný – svojou univerzálnosťou a širokou ponukou konštrukčných systémov splní aj najnáročnejšie požiadavky priemyslu
Základné technické údaje:
| Maximálna nosnosť | 30, 50, 75, 100, 150 kg |
| Určený k manipulácií | v horizontálnej polohe |
| Vertikálny pohyb | do 1700 mm |
| Rýchlosť zdvihu | 0-50 m/min |
| Napájanie zariadenia | 3+PE (PEN) 400VAC/50Hz/15VAC |

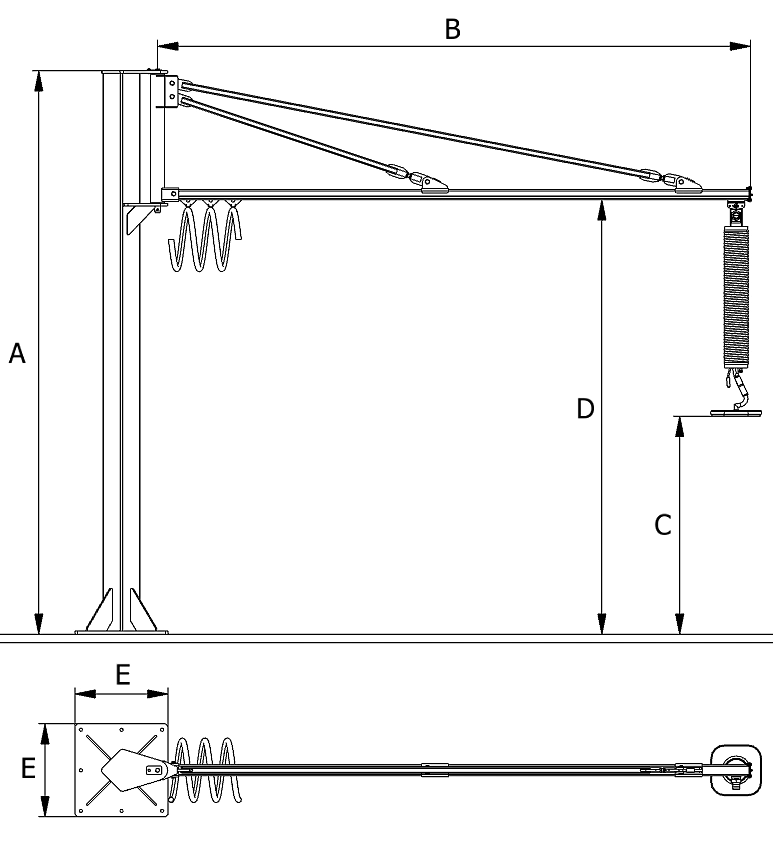

Informačná tabuľka :

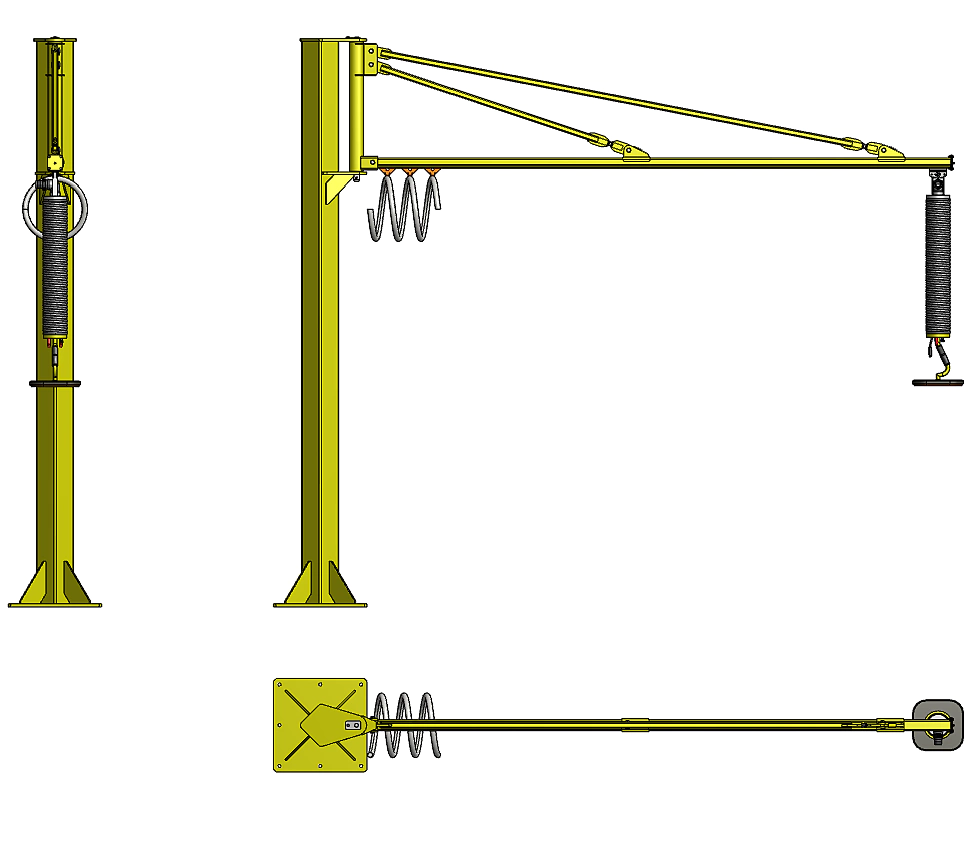

| TYP VHZ | NOSNOSŤ (kg) | Ovládanie | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|---|---|
| VHZ Classic 30 | 30 | Jednoručné/ obojručné | min. 3600 max. 5000 | min. 2000 max. 5000 | 1700 | min. 3000 max. 4000 | 900 |
| VHZ Classic 50 | 50 | Jednoručné/ obojručné | min. 1100 max. 5000 | min. 2000 max. 5000 | 1700 | min. 3000 max. 4000 | 900 |
| VHZ Classic 75 | 75 | Jednoručné/ obojručné | min. 1100 max. 5000 | min. 2000 max. 5000 | 1700 | min. 3000 max. 4000 | 900 |
| VHZ Classic 100 | 100 | Jednoručné/ obojručné | min. 1100 max. 5000 | min. 2000 max. 5000 | 1700 | min. 3000 max. 4000 | 900 |
| VHZ Classic 150 | 150 | Jednoručné/ obojručné | min. 1100 max. 5000 | min. 2000 max. 5000 | 1700 | min. 3000 max. 4000 | 900 |
